•кнопка Materials Library...(Библиотека материалов), пред-

назначенная для перехода в диалоговое окно Materials Library, вызываемое командой Matlib;

•кнопка Select<(Выбор), используемая для определения имени материала, присвоенного объекту;

•кнопки Attach<(Присоединить), Detach<(Отсоединить), ВуАСI...(По АСI) и By Layer...(По слою), с помощью кото-

рых производится присвоение материала объекту, снятие материала с объекта, присвоение материала объектам с заданным цветом и слоем.

Для точной настройки материалов необходимо выбрать кнопку New...(Новый), при нажатии на которую загружается дополнительное диалоговое окно New Standard Material, изображенное на рис.8.15.

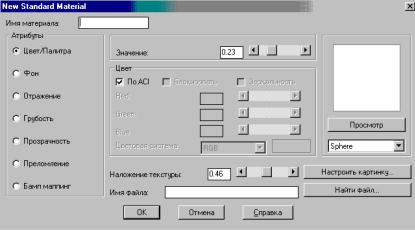

Рис. 8.15. Диалоговое окно настроек материала

100

Основными элементами этого диалогового окна явля-

ются:

•область Material Name: (Имя материала), предназначенная для ввода индивидуального имени материала;

•область Attributes (Атрибуты), где задаются и изменяются следующие характеристики материала:

-Color(Цвет)/Pattern(Палитра) - основной цвет поверхности;

-Ambient(Фон) - цвет рассеянного освещения;

-Reflection (Отражение) - отраженный цвет бликов;

-Roughness (Грубость) - шероховатость поверхности;

-Transparency (Прозрачность) - прозрачность материала;

-Refraction (Преломление) - преломление прозрачного материала;

-Bump Map (Бамп маппинг) - текстура выдавливания;

•область Value: (Значение), где можно изменить значение

любой характеристики;

•область Color (Цвет), применяемая для определения цветовых характеристик, с возможными вариантами By ACI (По

ACI), Lock (Блокировать) и Mirror (Зеркальность), которые позволяют воспользоваться цветом объекта AutoCAD, основным цветом материала и цветом, зеркальным по отношению к основному;

•области Bitmap Blend: (Наложение текстуры) и File Name:

(Имя файла), используемые для того, чтобы определять пропорцию присутствия текстуры в характеристике и имя этой текстуры;

•кнопки Adjust Bitmap...(Настроить картинку) и Find File...

(Найти файл), предназначенные для подгонки текстур и поиска файлов текстур.

После того как материал создан и отредактирован, его следует присвоить поверхностям тех или иных объектов. Для этого вызывают диалоговое окно Materials (Материалы), за-

101

тем в области Materials (Материалы) выбирают сначала нужный материал, а затем, щелкнув по кнопке Attach< (Присоединить), требуемые объекты на чертеже. В ходе процесса сообщается количество объектов, которым уже присвоен данный материал. Эти объекты автоматически выделяются на чертеже для того, чтобы избежать повторного присвоения того же материала.

Вопросы для самопроверки:

1.Какие функции выполняет команда Hide?

2.Какой командой можно одновременно удалить невидимые линии и закрасить монотонным цветом видимые поверхности?

3.Назовите основные этапы тонирования.

4.Какие действия пользователя подразумевает подготовка к тонированию трехмерного объекта?

5.Какие области и опции содержит диалоговое окно Rendering (Рендеринг)?

6.В каких диалоговых окнах можно настроить вывод тонированного изображения?

7.Какие три типа тонирования существуют в AutoCAD?

8.Каковы режимы отображения фона тонированного изображения?

9.Сколько видов источников света имеется в AutoCAD? Как они называются?

10.Назовите три вида теней. В каких диалоговых окнах осуществляется выбор и настройка типа тени?

11.В каком порядке осуществляется создание, редактирование

иприсвоение материала поверхностям объектов?

102

ЗАКЛЮЧЕНИЕ

В данном учебном пособии предоставлен материал в объеме, необходимом для разработки пространственных моделей и на их основе создавать рабочие чертежи. Эти чертежи включают в себя достаточное количество видов и разрезов, получение которых автоматизировано в рассмотренной среде

AutoCAD.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Барчард Бил. Внутренний мир AutoCAD. - Киев: Издатель-

ство "ДиаСофт", 1997. – 672 с.

2.Романычева Э.Т., Трошина Т.Ю. AutoCAD 2000. – Москва: Издательство ДМК, 1999. - 316 с.

3. Балаганскя Е.А., Кузовкин А.В., Яценко С.Н. Основы AutoCAD 2000. – Воронеж: ВГТУ, 2001. – 102 с.

103

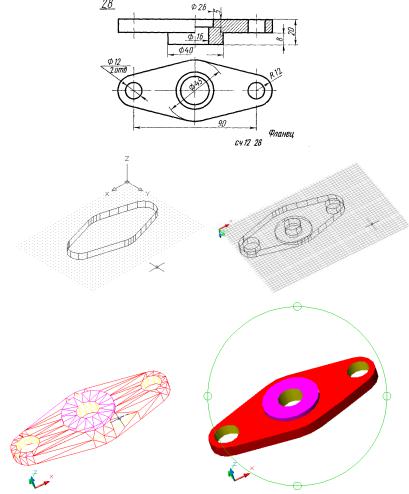

Приложение 1 Этапы проектирования тонированной трехмерной

твердотельной модели детали типа фланец

104

105

Приложение 2

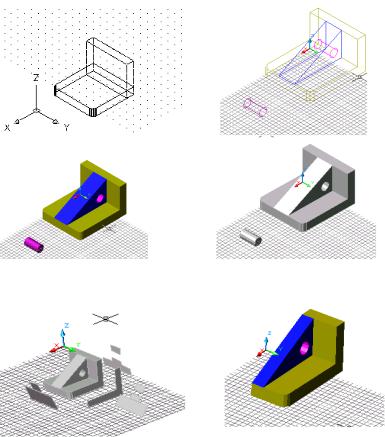

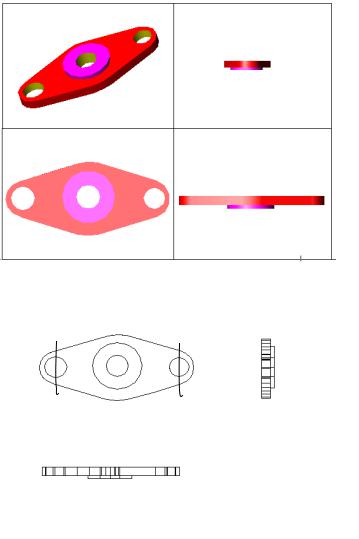

Этапы проектирования тонированной трехмерной твердотельной модели детали типа кронштейн
