Структурные схемы
Структурная схема определяет основные функциональные части изделия, их назначение и взаимосвязи. Графическое построение схемы должно давать наиболее полное представление о последовательности взаимодействия функциональных частей в изделии (рис.9,10).
Структурные схемы разрабатываются при проектировании изделий, до разработки схем других типов и ими пользуются для общего ознакомления с составными частями изделия и изучения общих принципов их работы и взаимосвязей.
Основные функциональные части (элементы, устройства, функциональные группы) на схеме изображаются в виде прямоугольников или условных графических обозначений. В прямоугольники вписывают наименования функциональных частей и при необходимости тип элемента или устройства и обозначение документа, на основании которого они применены.
При большом количестве функциональных частей допускается указывать их сокращенные или условные наименования, которые должны быть пояснены на поле схемы.
|

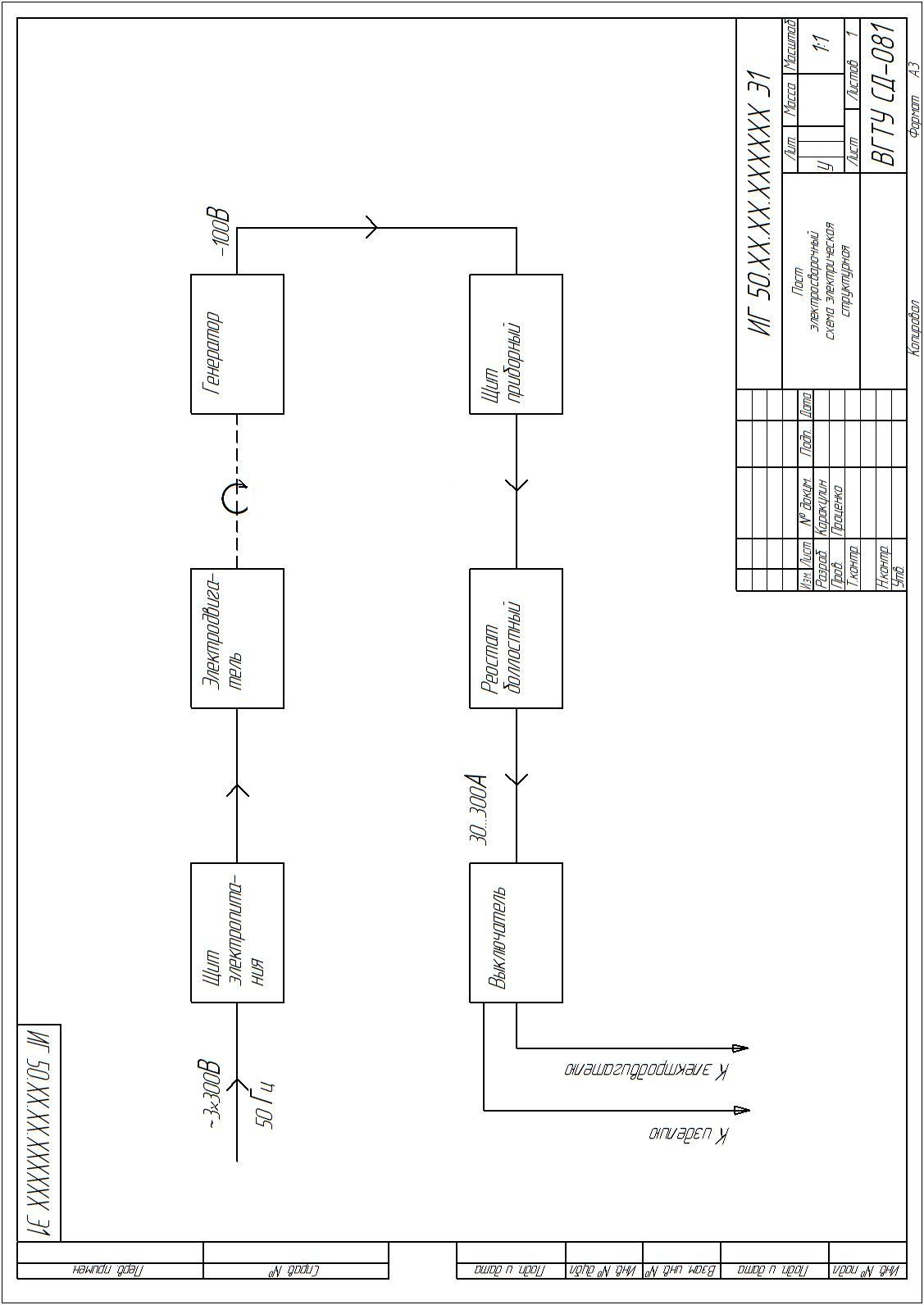

Рис. 9 |
|

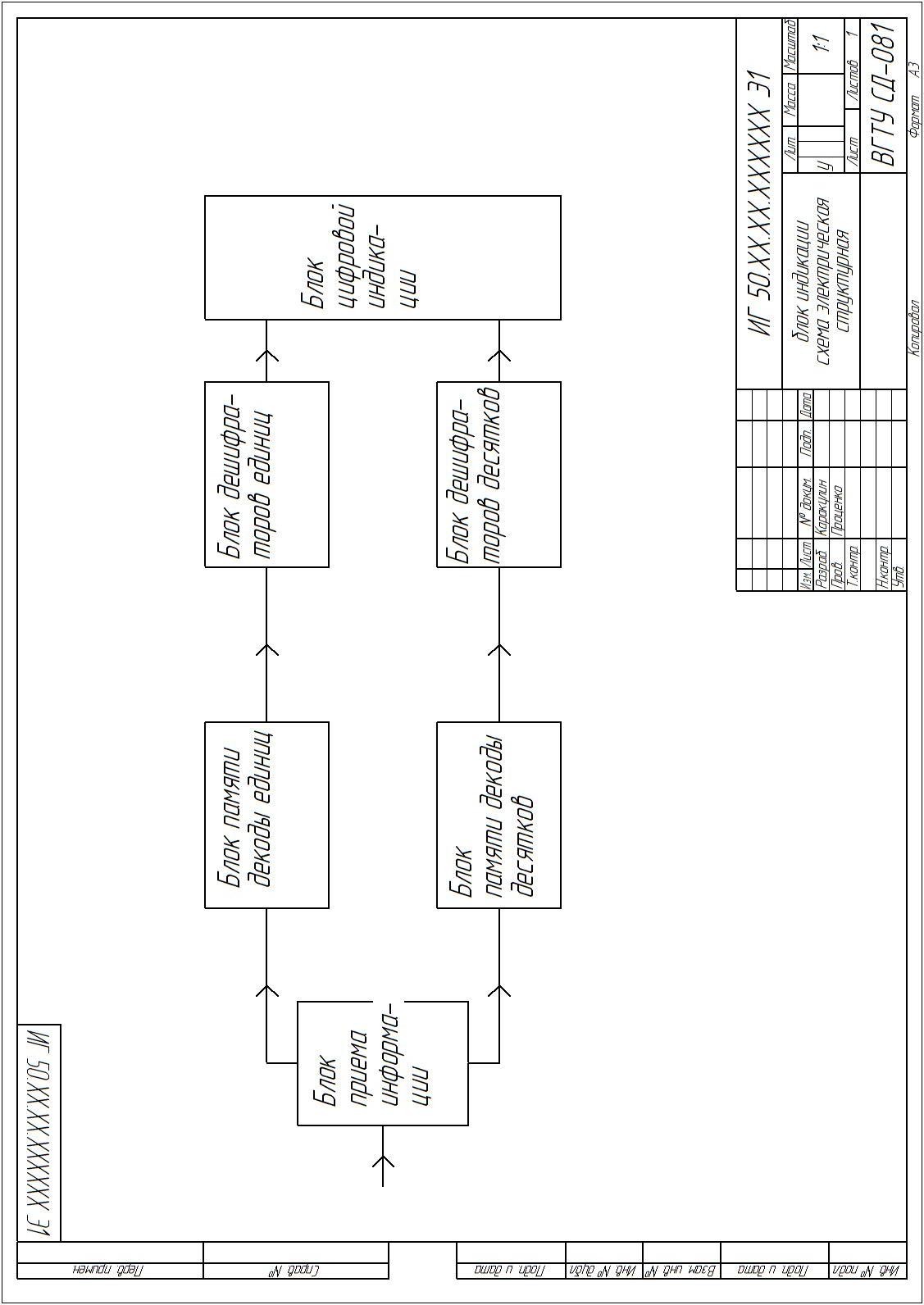

Рис. 10 |
.
Направление хода процесса рекомендуется обозначить стрелками на линиях связи. Форма и размеры стрелок показаны на рис. 11, где:
а) поток электромагнитной энергии, электрический сигнал;
б) поток газа;
в
)
поток жидкости.
а)
б)
в)
|
Рис. 11 |
Функциональные схемы
Функциональные схемы разъясняют процессы, протекающие в изделиях или в отдельных их функциональных частях. Графическое построение схемы должно давать наиболее наглядное представление о последовательности этих процессов.
Функциональными схемами пользуются при изучении принципов работы изделия, а также при наладке, контроле и ремонте изделия.
На схеме изображают функциональные части (элементы, устройства, функциональные групп), а также связи между ними. Для изображения функциональных частей применяют стандартные условные графические обозначения. Допускается отдельные части изображать в виде прямоугольников.
Для каждой функциональной части, изображенной на схеме в виде условного графического обозначения, должно быть указано обозначение, присвоенное ей на принципиальной схеме. Обозначения указывают на схеме рядом с условными графическими обозначениями.
Если функциональная часть изображена в виде прямоугольника, то дополнительно указывается:
наименование функциональной группы;
наименование и тип устройства и (или) обозначение документа, на основании которого это устройство применено.
Наименования, типы и обозначения рекомендуется вписывать в прямоугольники.
На функциональных схемах изделий цифровой вычислительной техники изображают функциональные группы и устройства, имеющие определенное функциональное назначение, например, дешифраторы, триггеры, регистры, счетчики и т.д. При необходимости более детального изображения функциональной структуры изделия допускается помещать на схеме двоичные логические элементы, например, элементы "НЕ", "И" и др.
