2. Методика эксперимента
Для получения тканей из углеродных нитей может быть использован лабораторный технологический комплекс получения прекурсоров рапирного типа DORNIER GTV8/SD, схема которого показана на рис. 4.

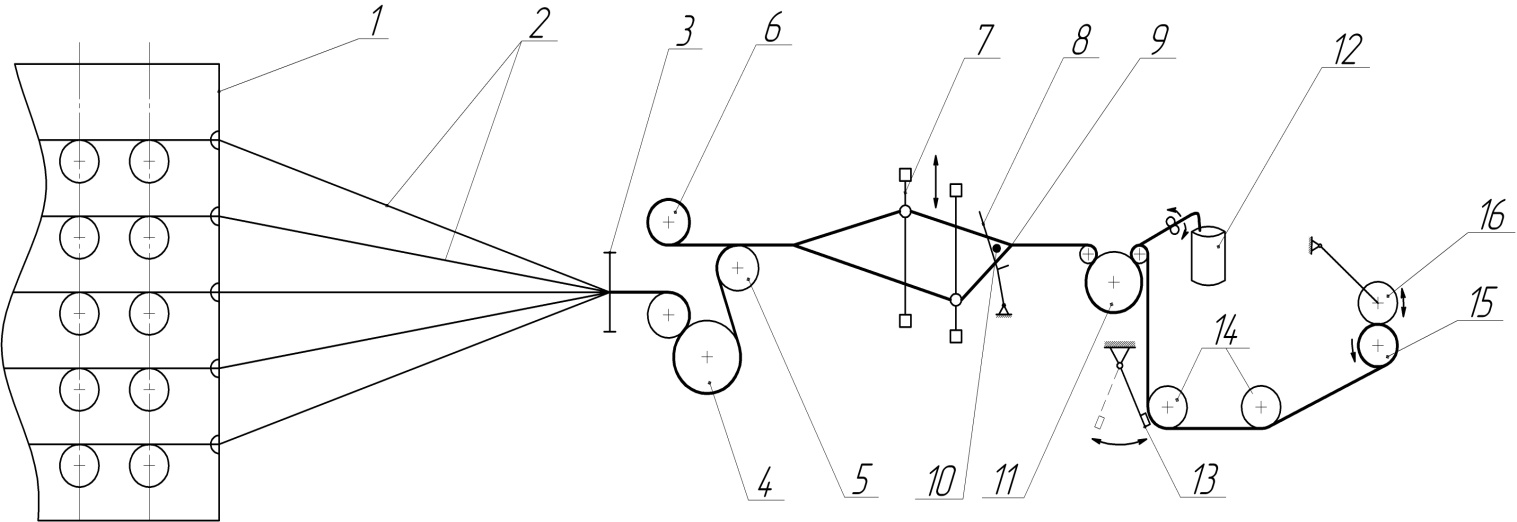

Рис. 4. Схема лабораторного технологического комплекса
получения прекурсоров рапирного типа DORNIER GTV8/SD
1 – шпулярник; 2 – нити основы; 3 – концентрирующее бердо; 4 – натяжной барабан товарного регулятора; 5 – направляющий валик (скало); 6 – навой с нитями; 7 – ремизные рамы; 8 – бердо; 9 – ножницы; 10 – механизм прокладывания утка (рапира); 11 – вальян; 12 – емкость для нитей ложной кромки; 13 – инфракрасная лампа; 14 – валы для отвода наработанной ткани; 15 – товарный валик; 16 – прижимной вал
Углеродные нити (нити основы) 2, сматываемые с бобин на шпулярнике 1, проходят через концентрирующее бердо 3, огибают натяжной барабан товарного регулятора 4, скало 5 и принимают горизонтальное положение. Далее они проходят через глазки галев ремизок 7, перемещающих углеродные нити в вертикальном направлении для образования зева. В зев рапирой 10 вводится углеродная нить (уточная нить), которая прибивается к опушке ткани бердом 8, совершающим возвратно-поступательное движение. У опушки углеродной ткани нити основы, переплетаясь с нитью утка, образовывают углеродную ткань, которая огибает грудницу, вальян 11, направляющие валики 14 и наматывается на товарный вал 15. Для более плотного наматывания ткани на товарный вал в лабораторном комплексе получения прекурсоров применяется прижимной вал 16.
3. Порядок выполнения работы
Задание. Получение ткани полотняного переплетения на основе углеродных нитей
1. Отпустить углеродные нити со шпулярника и навоя с ленонитями и нитями ложной кромки в рабочую зону лабораторного технологического комплекса получения прекурсоров и создать необходимое натяжение нитей.
2. Разделить углеродные нити в вертикальной плоскости на две части – зевообразование.
3. Проложить в образованный зев углеродную нить.
4. Прибить проложенную в зев углеродную нить к опушке ткани и сформировать новый элемент углеродной ткани.
5. Отвести наработанный элемент ткани из рабочей зоны лабораторного технологического комплекса получения прекурсоров.
6. Намотать рулон углеродной ткани.
7. Отобрать пробы углеродной ткани для испытаний.
8. Ткань маркировать, упаковать и оставить на хранение.
4. ОТЧЕТ О РАБОТЕ
Отчет о работе должен содержать:
1. Схему лабораторного технологического комплекса получения прекурсоров рапирного типа DORNIER GTV8/SD.
2. Краткое описание получения углеродной ткани полотняного переплетения с помощью лабораторного технологического комплекса получения прекурсоров рапирного типа DORNIER GTV8/SD.
3. Образец углеродной ткани полотняного переплетения.
4. Вывод.
5. Контрольные вопросы
1. В каких случаях применяют тканые структуры в изделиях из ПКМ?
2. Какие структуры называются ткаными? Какие разновидности тканых структур вы знаете?
3. Схемы переплетения тканых структур.
4. Как вырабатываются тканые структуры на лабораторном технологическом комплексе получения прекурсоров рапирного типа DORNIER GTV8/SD?
