4.3. Тепловой баланс помещения
Система отопления должна компенсировать потери теплоты для обеспечения нормируемой температуры воздуха в помещениях, при этом учитываются:
а) потери теплоты через ограждающие конструкции;
б) расход теплоты на нагревание наружного воздуха, поступающего в помещение;
в) тепловой поток, регулярно поступающий от электрических приборов, освещения, трубопроводов, людей и других источников.
Таким образом, расчетная мощность системы отопления Qот, Вт, рассчитывается на основе теплового баланса помещения по формулам:
– для комнат жилых зданий
Qот = Qогр + Qв – Qбыт , (4.2)
– для помещений лестничных клеток
Qот = Qогр + Qи , (4.3)
– для кухонь жилых зданий
Qот = Qогр + Qи – Qбыт , (4.4)
где Qогр – основные и добавочные потери теплоты через ограждающие конструкции, Вт;
Qв – расход теплоты на нагревание поступающего в помещение наружного воздуха, исходя из норм вентиляции, Вт;
Qи – расход теплоты на нагревание поступающего в помещение наружного воздуха, инфильтрующегося через неплотности наружных ограждений, Вт;
Qбыт – бытовые тепловыделения, Вт.
4.4. Потери теплоты через наружные ограждения

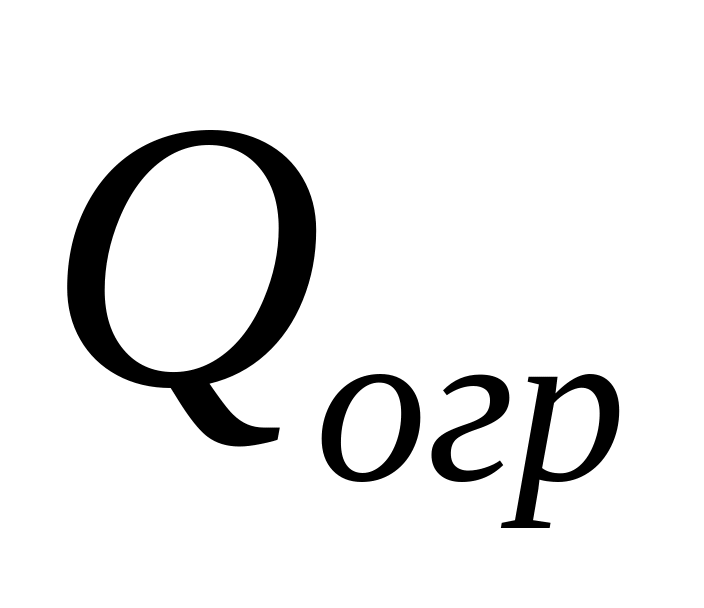

Основные и добавочные потери теплоты через ограждающие конструкции Qогр, Вт, определяются отдельно для каждого элемента теплозащитной оболочки здания по формуле (с округлением до 10 Вт):
= А К( tв – tн) nt (1 + ), (4.5)
где А – расчетная площадь ограждающей конструкции, м2;
К – коэффициент теплопередачи, Вт/(м2 С) (см. п.4.1);
tв, tн – то же, что в формуле (2.3);
nt – коэффициент, рассчитываемый по формуле (2.2);
– добавочные потери теплоты в долях от основных потерь, определяемые в соответствии с [6].
Для жилых зданий учитываются добавочные теплопотери на ориентацию наружных ограждений по сторонам света (табл. 4.1), а также для наружных дверей лестничных клеток в размере =0,34Н (где Н – высота здания, м).
Т а б л и ц а 4.1
Значения коэффициента учета добавочных теплопотерь
Ориентация наружного ограждения |
Значение |
|
Ориентация наружного ограждения |
Значение |
С |
0,1 |
З |
0,05 |
|
СВ |
0,1 |
ЮВ |
0,05 |
|
В |
0,1 |
Ю |
0 |
|
СЗ |
0,1 |
ЮЗ |
0 |
Потери теплоты через внутренние ограждающие конструкции помещений допускается не учитывать, если разность температур воздуха в этих помещениях равна 3С и менее.
Расчет потерь теплоты через наружные ограждения сводим в таблицу [прил. Д, графы 7-11].
4.5. Расход теплоты на нагрев наружного воздуха, поступающего в помещение
В жилых зданиях проектируется естественная вытяжная вентиляция, при которой наружный воздух поступает в помещения через неплотности в наружных ограждениях (в основном окнах) либо через специальные регулируемые устройства. Система отопления должна обеспечить нагрев поступающего наружного воздуха до расчетной температуры.
Количество приточного воздуха Lвент, м3/ч, поступающего в помещения жилых зданий, принимается равным [4]:
а) для жилых зданий с расчетной заселенностью квартир менее 20 м2 общей площади на человека — 3 Aж (Aж – площадь жилых помещений) ;
б) для других жилых зданий – 0,35·hэт·Аж (hэт – высота этажа от пола до потолка), но не менее 30 т; где т – расчетное число жителей в здании.
Расход теплоты Qв, Вт, на нагревание поступающего в помещение воздуха, исходя из нормы вентиляции, определяется по формуле
Qв = 0,28 Lвент В с (tв – tн), (4.6)
где Lвент – расход приточного воздуха, м3/ч;
с – удельная теплоемкость воздуха, равная 1 кДж/(кгС);
tв, tн – то же, что в формуле (2.3);
в – плотность воздуха в помещении, кг/м3, определяемая по формуле

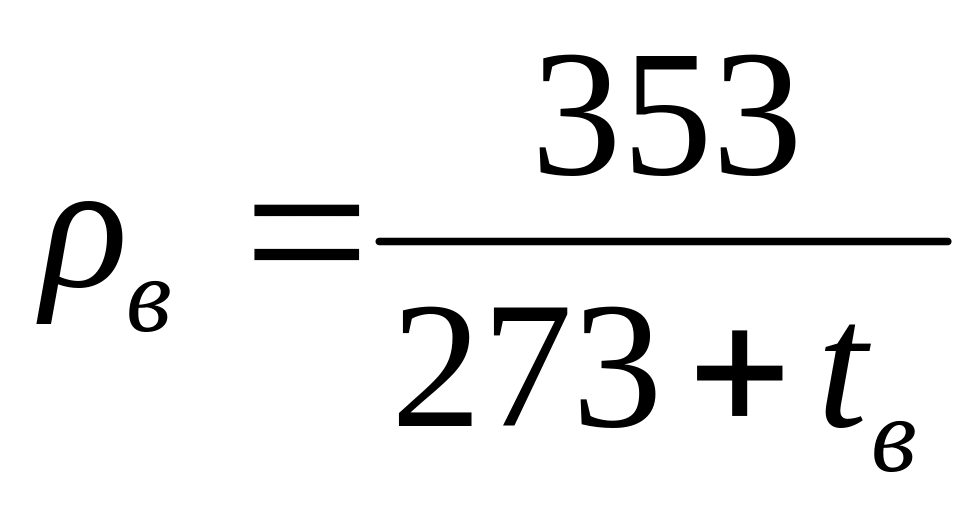

. (4.7)
Расход теплоты Qи, Вт, на нагревание инфильтрующегося воздуха определяют по формуле
Qи = 0,28 Gин с (tв – tн) , (4.8)
где Gин – расход воздуха, инфильтрующегося в помещение, кг/ч;
с, tв и tн – то же, что в формуле (4.6).
Расход инфильтрующегося воздуха Gин , кг/ч, определяется по формуле

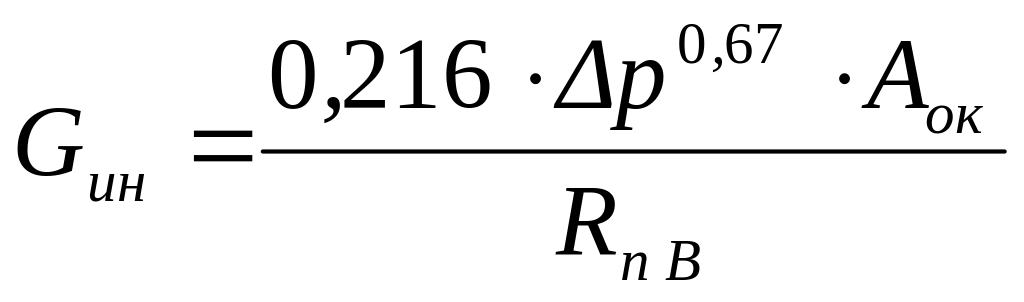

, (4.9)
где Rnв – сопротивление воздухопроницанию оконных конструкций, (м2 ч Па)/кг. Для современных окон Rnв= 0,4-0,75 (м2 ч Па) /кг;
p – расчетная разность давления на внутренней и наружной поверхности ограждения, Па, определяемая по формуле
р=(H -h)(н-в)+0,5 2н (cн - сп) kv, (4.10)
где H – высота здания от уровня земли до верха вентиляционной шахты,м;
h – высота от уровня земли до верха окон, м;
– скорость ветра за январь, м/с;
сн , сп – аэродинамические коэффициенты для наветренной и подветренной поверхностей, сн=0,8, сп= - 0,6;
kv – коэффициент учета изменения скоростного давления, для городской застройки при высоте здания 15 м kv=0,5;
в, н – удельный вес внутреннего и наружного воздуха, Н/м3, определяется в зависимости от соответствующей расчетной температуры воздуха по формуле

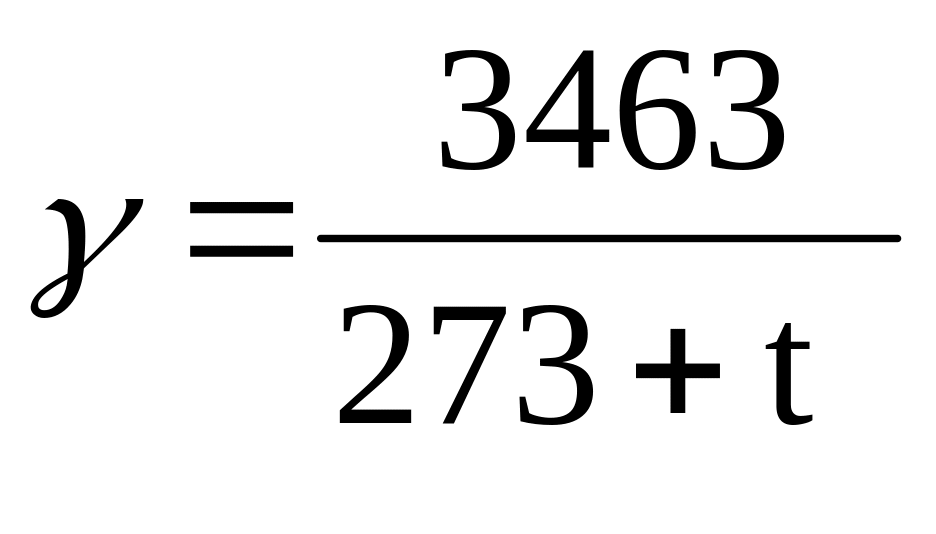

, (4.11)
н – плотность наружного воздуха, кг/м3, определяется по формуле

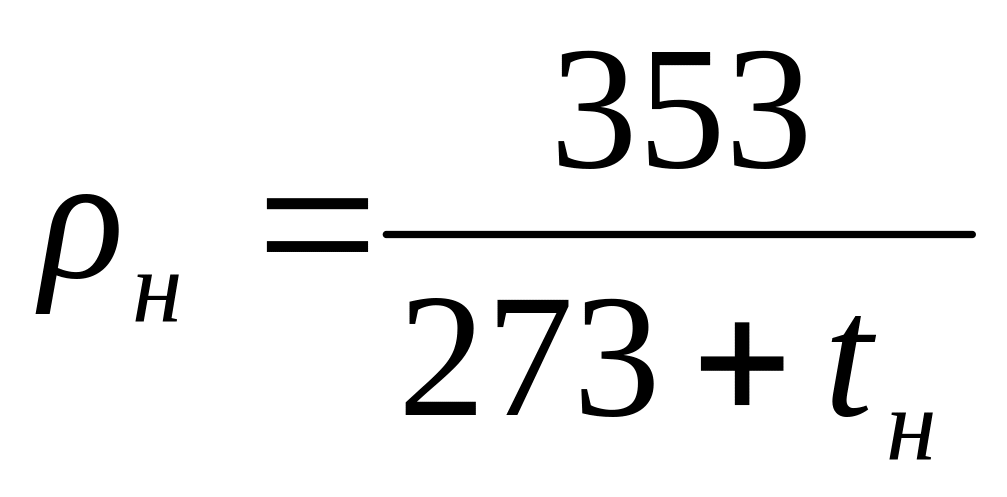

. (4.12)
Расчет сводим в табл. 4.2
Т а б л и ц а 4.2.
