4.3. Обработка сигнала

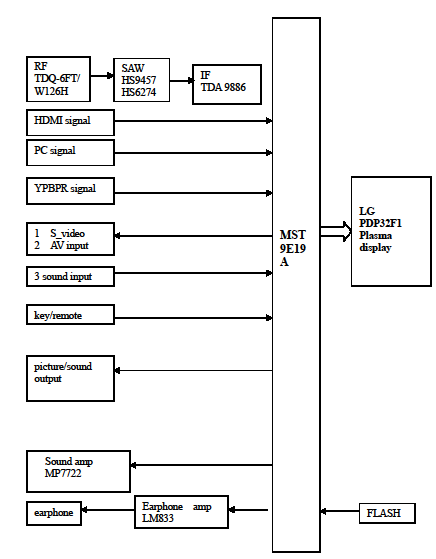

Блок обработки сигнала является частью основной платы. Основной чип видеодекодера - MST9E19A производства Mstar (рис.7).
Рис. 7. Обработка сигналов
5. Сервисное экранное меню
5.1. Способы входа в сервисное меню
С заводского пульта дистанционного управления
1) Нажмите кнопку "M" и войдите в заводской режим.
2) Нажмите кнопку «Меню» и войдите в заводское экранное меню.
3) Нажмите кнопки "CH +" / "CH-" для выбора функции меню, нажмите кнопки "VOL +" / "VOL-" и войдите в выбранную функцию меню. Нажмите кнопки "VOL +" / "VOL-" для регулировки параметров в меню.
4) Нажмите кнопку "M" для выхода из заводского режима и выхода из меню.
С пульта пользователя
1) Включите питание телевизора.
2) Нажмите кнопку «Меню» и вызовите меню пользователя.
3) Выберите «Звук» -> «Баланс».
4) Установите значение баланса "0", введите 0 -> 5 -> 3 -> 2 последовательно.
5) Появится заводское меню.
6) Нажмите кнопку режима ожидания и отключите от ТВ сети, это выключит и перезагрузит телевизор, который сможет выйти из заводского экранного меню.
5.2. Заводское экранное меню
Сервисное меню включает в себя закладки заводское меню и дизайн меню.
5.2.1 Заводское меню
Закладки заводского меню приведены ниже на рис. 8.
а) б)
в) г)
д) е)
ж) з)
Рис. 8. Закладки заводского меню
5.2.2 Дизайн меню
Закладки дизайн меню приведены ниже на рис. 9.
а) б)
в) г)
Рис. 9. Дизайн меню
ПРИМЕЧАНИЕ: Не рекомендуется изменять заводские настройки, потому что они являются оптимальными. Пожалуйста, не говорите другим пользователям свой пароль.
6. ОБНОВЛЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
6.1. Подключение оборудования

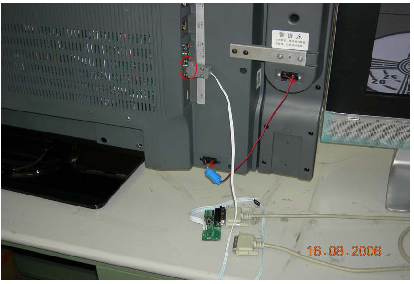

Вы можете обновить программное обеспечение через специальный инструмент. Подключите плату отладчика к телевизору через интерфейс VGA, а другой стороной в параллельный порт компьютера, так же, как показано на рис. 10, 11.
Программное обеспечение можно обновить из под Windows XP SP2 с помощью утилиты от Мstar ISP-TOOL 4.0.9, которая поможет прошить «*.bin» файл в память устройства.
Рис. 10
Рис. 11
7. Поиск и устранение неисправностей
7.6. Решения проблем
1) Регулировка резкости позволяет улучшить четкость изображения.
2) Регулировка яркости может улучшить изображение, оно может отображать что-то на черном фоне.
3) Если VGA или YPBPR цвет не является естественными, вы можете оптимизировать настройки VGA.
4) PDP является частью большой системы. Если выключить питание, часть компонентов будет разряжаться в течении длительного времени. Если отключить и сразу включить питание телевизора, работа может стать неустойчивой. Тогда плазменный телевизор будет отображать неправильную картинку.
5) TV, AV и S.video режимы имеют одни и те же настройки баланса белого. VGA имеет отдельную настройку баланса белого. Для HDTV входа можно так же установить отдельную настройку баланса белого.
6) Режим отображения изображения на экране имеет четыре варианта настроек таких как - стандартный, яркий, мягкий и пользовательский. Если вы меняете заводские настройки, режимы тоже поменяют данные.
7) Если телевизор не работает нормально, необходимо изучить возможные причины (табл. 5).
Таблица 5
№ |
Проблемы |
Решение |
1 |
Телевизор включен, светодиод красный, нет изображения на экране |
Замените главную плату или обновите программное обеспечение. |
2 |
Телевизор включен, светодиод синий, но нет изображения и / или звука |
Надо заменить основную плату |
3 |
В телевизионном режиме нет настройки на выбраный канал |
Надо заменить основную плату |
4 |
Нет телетекста |
Надо заменить основную плату |
5 |
Нет звука |
Надо заменить основную плату |
6 |
Нельзя обновить программное обеспечение |
Надо заменить основную плату |
7 |
Нет реакции с ПК |
Надо изменить настройки основной платы |
8) Цвет изображения не корректен в режиме SCART1 RGB, но в SCART1 CVBS все работает нормально. Вы должны проверить величину сигнала, если она мала, пожалуйста, проверьте цепь передачи сигнала.
9) Если изображение не корректно отображается в режимах 16:9 или 4:3, пожалуйста, проверьте формат экрана, находится ли он в "нормальном" режиме.
Лабораторное задание и методические указания по его выполнению
4.1. Изучить назначение и расположение органов управления и индикации режимов телевизора.
4.2. Изучить назначение и расположение органов управления на ПДУ.
4.3. Произвести настройку телевизора на заданный (преподавателем) ТВ канал.
4.4. Произвести оптимизацию изображения и звукового сопровождения путем ручной регулировки и с помощью ПДУ.
4.5. Выполнить настройку на телетекст и осуществить просмотр информации.
4.6. Войти в сервисное меню и осуществить оптимизацию настроек изображения и звука.
4.7. Получить у преподавателя схему электрическую принципиальную телевизора.
4.8. Открыв заднюю стенку телевизора и используя настоящие методические указания и схему электрическую принципиальную, изучить размещение всех органов управления, всех модулей, субмодулей, функциональных узлов и элементов в телевизоре, особенности их крепления.
4.9. Рассмотреть и изучить элементную и конструктивную базы, применяемые материалы, разъёмные и кабельные соединения, обратив внимание на их особенности.
4.10. Рассмотреть и оценить с точки зрения художественно – конструкторских показателей (оригинальность, эстетические и эргономические показатели) внешний вид телевизора, удобство пользования органами управления, меры обеспечения электробезопасности телезрителя и обслуживающего персонала.
4.11. Обратите внимание на конструкторские особенности, используемые для улучшения ремонтопригодности.
4.12. Обратите внимание на меры, принятые для обеспечения нормального теплового режима телевизора, подтверждая некоторые из них расчётами.
4.13. Обратите внимание на конструкторские особенности, используемые для обеспечения защиты от паразитных излучений, наводок и взаимосвязей.
4.14. Найдите в телевизоре конструктивные и схемные способы защиты от перегрузок.
4.15. Обратите внимание на особенности конструкций отдельных модулей, узлов и элементов: модуля питания, устройства выбора программ, экрана, высоковольтных устройств, а также высокочастотных блоков.
Контрольные вопросы
6.1. Рассказать и показать в телевизоре расположение органов управления, модулей, субмодулей, функциональных узлов и элементов.
6.2. Рассказать об элементной базе и материалах, применяемых в телевизоре.
6.3. Какие основные конструктивные элементы используются в телевизоре?
6.4. Рассказать об особенностях внешнего вида телевизора. Оценить его с точки зрения художественно – конструкторских показателей.
6.5. Рассказать о мерах, принятых в телевизоре по обеспечению ремонтопригодности.
6.6. Перечислить знания и навыки, приобретённые при выполнении лабораторной работы.
6.7. Рассказать о назначении чипа MST9E19A.
6.8. По каким внешним признакам можно оценить причины неисправной работы телевизора.
6.9. Назовите основные функциональные узлы телевизора.
6.10. Рассказать каким образом осуществляется обновление программного обеспечения.
6.11. Перечислите порядок действий пользователя для входа в сервисное меню
6.12. Укажите возможные причины следующей неисправности: "Остаточное изображение на экране".
