2.5. Органы управления телевизором «Рубин»

Внешний вид передней панели телевизора «Рубин» и его органы управления представлены на рис. 2. Их обозначения на рис. 2 определяются в следующей последовательности:

1 - кнопка выключения телевизора в "дежурный" режим;

2 - индикатор "дежурного" режима;

3 - окно приемника дистанционного управления;

4 - кнопки управления параметрами звука и изображения;

(^) увеличение, (v) уменьшение;

5 - кнопки выбора программ по "кольцу";

6 - кнопка точной настройки на программу;

7 - кнопка включения автоматического поиска станции;

8 - кнопка запоминания настройки и регулировок;

9 - кнопка выбора вида регулировок;

10 - антенное гнездо;

11 - разъем подключения внешних устройств (SCART).

Рис. 2. Органы управления телевизора

2.6. Пульт дистанционного управления

Стандартный пульт дистанционного управления (ПДУ) телевизором «Рубин» представлены на рис. 3. Расположение и назначение кнопок на ПДУ приведено ниже.

Включение в 1...9, 0. Установка запомненных значений громкости,

Прямой выбор программ яркости, насыщенности,

контраст­ности, четкости

Включение видеорежима

Выбор одно / двузначного

номера программы Включение телевизионного режима

Выбор вида регулировки

Управление таймером

Переключение программ Увеличение/уменьшение громкоcти яркости,

по ''кольцу'' насыщен­ности, контрастности, четкости

Выключение в Включение/выключение звука

"дежурный режим"

Рис. 3. Пульт дистанционного управления телевизором «Рубин»

Настройка телевизора на программы

Включите телевизор, выполняя действия, описанные в разделе "ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА".

Нажмите кнопку включения автоматического поиска "SEARCH" на телевизоре. При этом на экране Вы увидите надпись, показывающую диапазон волн, в котором осуществляется поиск станции и шкалу настройки (рис. 4). При поиске переход с одного диапазона волн на другой происходит автоматически, т.е. при достижении, например, конца диапазона MB-1 поиск продолжается в диапазоне МВ-3 и т.д.

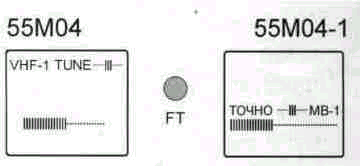

Для ускоренного переключения диапазонов, кнопку "SEARCH" необходимо удержать в нажатом состоянии около 3-х секунд, после чего начнут переключаться диапазоны. При включении нужного диапазона кнопку отпустите, после чего начнется автоматический поиск в этом диапазоне (рис. 5). Соот­ветствие диапазонов волн номерам принимаемых каналов для частотных сеток стандартов B/G и D/K приведено в таблице. При обнаружении сигнала станции настройка останавливается. Однако, в случае неблагоприятных условий приема (при плохом сигнале), может потребоваться ручная остановка и подстройка на сигнал станции. Для возврата на пропущенную станцию необ­ходимо нажать и удерживать кнопку "FT" на передней панели телевизора, пока телевизор не настроится на нужную станцию, после чего кнопку отпустить. Дополнительная шкала на экране показывает процесс точной настройки (рис. 6).

Рис. 4

Pис. 6

Pис. 5
