Описание лабораторного стенда
Стенд состоит из электродвигателя, на роторе которого закреплён эксцентрик, вызывающий возникновение возмущающей силы.
Регулирование скорости вращения ротора производится переключением ручки из положения 1 до 12, которая расположена на блоке питания. Скорость вращения ротора имеет дискретные значения.
Меняя положение переключателя из положения 1, 2… и т. д. производим регулирование скорости вращения ротора. Число оборотов находим по тахометру, которым определяем частоту возмущающей силы.
Физические параметры вибрации (виброскорость и виброускорение) измеряют при помощи виброметра ВВМ-201 (1).
Съём информации о вибрации осуществляется пьезоэлектрическим преобразователем ДН-3-М1 (2), который закрепляется на корпусе электродвигателя. Принцип работы преобразователя основан на возникновении э.д.с. в кристалле под действием инерционных сил, которые возникают при колебательном перемещении в процессе вибрации.
Преобразователь ДН-3-М1 закрепляют на источнике вибрации, который представляет собой электродвигатель (3) с регулируемым числом оборотов.
Частоту вращения ротора двигателя измеряют при помощи тахометра (4). Изменение числа оборотов ротора двигателя производят при помощи источника питания (5) вращением ручки (6). Двигатель располагают на заменяемых виброизоляторах (7).
Назначение виброметра и порядок измерения вибрации
Виброметр ВВМ-201 позволяет снимать следующие характеристики.
Полосы частот измерения: виброускорения от 2 до 4000 Гц; виброскорости от 2 до 2800 Гц.
Диапазон измерений: виброускорения от 0,1 до 1000 м/с2; виброскорости от 0,5 до 1000 мм/с.
Примечание: среднеквадратическое значение виброускорения не более 1000 м/с2 при измерении виброскорости.

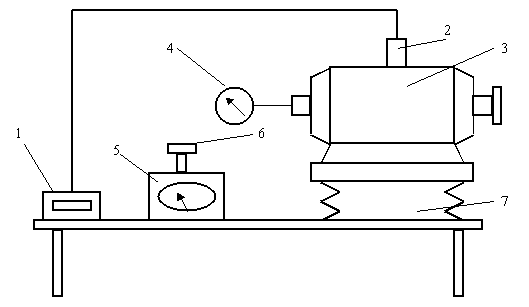

Рис. 2. Общий вид лабораторного стенда
Принцип работы виброметра
Открыть крышку, закрывающую переднюю панель прибора. Проверить механическую исправность его органов управления и разъёмов.
И
звлечь
из отсека, расположенного в верхней
части прибора, вибропреобразователь,
кабель и подсоединить кабель с гнездом
« ».
Соединить блок питания с гнездом и вставить штепсель в розетку. Включить виброметр нажатием кнопки -| |- и убедиться по цифровому индикатору о наличии напряжения. Показания цифрового индикатора должны соответствовать напряжению питания, которое должно быть не меньше 07.60 В. Если показания меньше 07.60 В, то необходимо сообщить преподавателю.
Кнопку РЕЖИМ a/V установить в положение “a” (отжать).
Кнопку τ,S 1/10 установить в положение “1” (отжать).
Кнопками ДИАПАЗОН< > установить диапазон измерения 10, что соответствует положению точки во втором разряде индикатора.
Измерение виброускорения
Установить вибропреобразователь на исследуемый объект.
Манипулируя кнопками ДИАПАЗОН < >, установить требуемый диапазон измерения и произвести расчёт по индикатору с учётом положения светящейся точки.
При индикации одновременно четырёх точек или высвечивании единиц в первом и старшем разряде и отсутствии индикации в остальных трёх разрядах необходимо перейти на менее чувствительный предел измерения.
На виброметре имеется четыре предела измерения: 1000; 100; 10; 1. При включенном питании включается наибольший предел измерения 1000, что индицируется точкой в крайнем правом разряде индикатора.
Для перехода на другие пределы необходимо нажать левую кнопку ДИАПАЗОН «< >» и задержать её на 1 – 2 сек. В зависимости от времени задержки автоматически происходит переход к более точным пределам.
