Исходные данные

Предпоследняя цифра шифра	Источник света	Размер помещения АВН, м	Высота рабочей поверхности, м	Последняя цифра шифра	Коэффициенты отражения		Размер предмета различения а, мм
					потолка , %	стен ,%
1	2	3	4	5	6	7	8
0	лампы накаливания	48184,8	1	0	70	50	до 5
1
		35124,8	1	1	70	50	свыше 5
2
		40105,4	1	2	70	50	до1
3
		2296	1	3	70	50	свыше 1
4
		30105,4	1	4	50	30	до 0,5
5	люминесцентные лампы	45164,2	0,8	5	30	10	свыше 0,5
6
		502010,8	0,8	6	50	30	до1
7
		57198,4	0,8	7	30	10	свыше 0,5
8
		2693	0,8	8	70	50	до 0,5
9
		602010,8	0,8	9	70	50	свыше 1

УКАЗАНИЯ К РЕШЕНИЮ ЗАДАЧИ

Схема расположения светильника над освещаемой поверхностью приведена на рис. 1

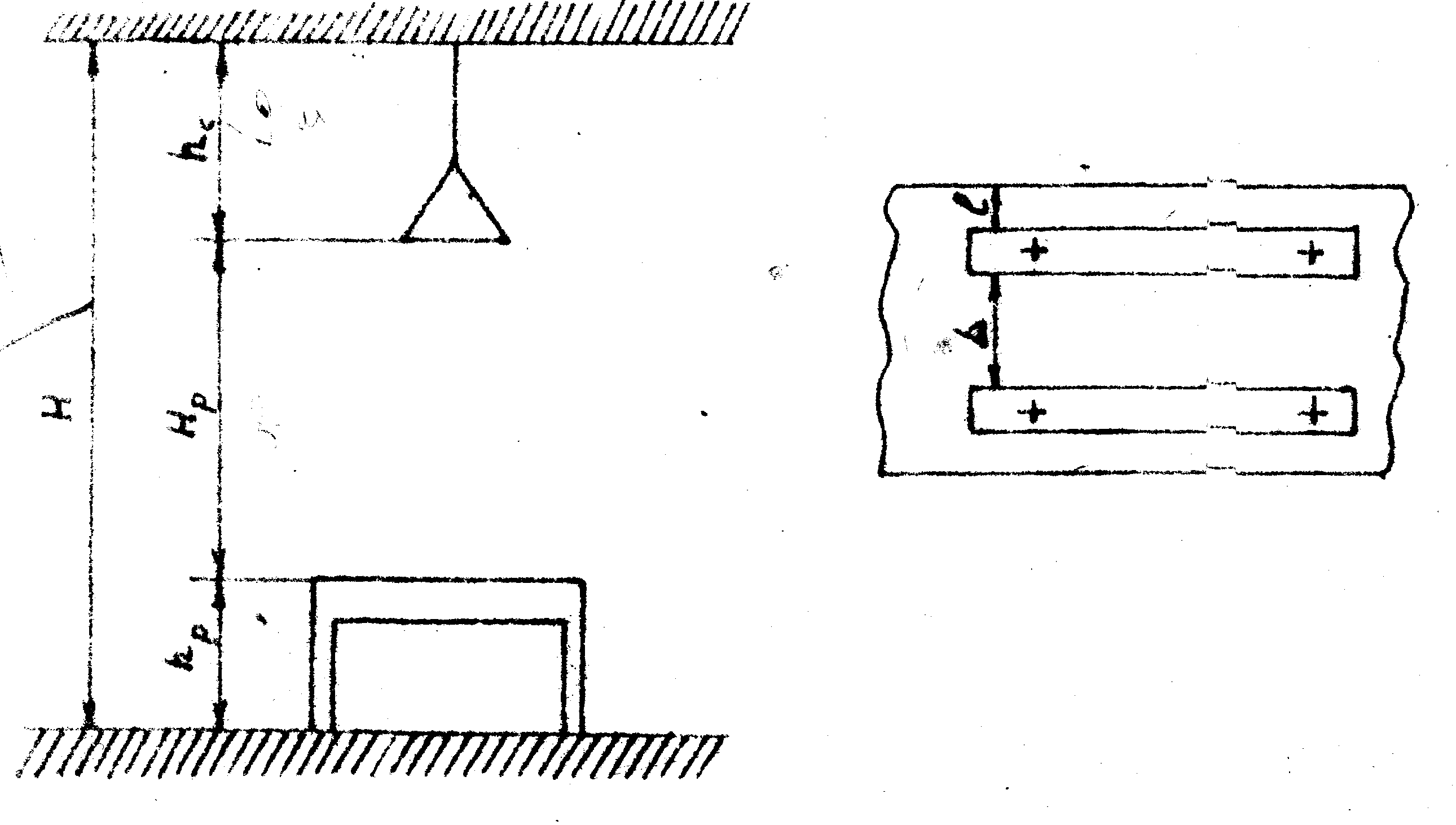

Рис. 1. Расположение светильника над освещаемой поверхностью: - высота цеха, м: - расстояние от потолка до светильника, м; - высота подвеса светильника над рабочей поверхностью, м; - высота рабочей поверхности над полом, - расстояние от стены до центра светильника, м; - расстояние между центрами (рядами) светильников, м.

I. Принять расстояние между центрами светильников (для ламп накаливания), между рядами (для люминесцентных ламп) , м.

(1)

II. Определить расстояние от крайних светильников до стены ,м:

(2)

III. Определить высоту подвеса светильника , м:

,

где .

IV. Расчет для ламп накаливания.

1. Найти необходимое количество светильников

,

где - площадь цеха, м².

2. Начертить схему расположения светильников по проведенным расчетам.

3. Определить показатель помещения :

, ()

где - длина цеха, м; - ширина цеха, м.

4. С учетом , , найти коэффициент использования светового потока , % (табл. П5).

5. Определить световой поток светильника , лм:

,

где - нормированная освещенность, лк (выбирается в соответствии с разрядом зрительных работ по табл.6 приложения); - коэффициент запаса компенсирующий снижение освещенности в процессе эксплуатации установки в связи со старением и загрязнением светильников, стен, потолка ( ); - коэффициент, учитывающий неравномерность освещенности ( ).

6. По найденному световому потоку (табл. П7) выбрать лампу для светильника, имеющую световой поток, наиболее близкий к расчетному.

V. Расчет для люминесцентных ламп.

1. Определить показатель помещения по формуле ().

2. С учетом , , найти коэффициент использования светового потока , % (табл. П5). Выбрать тип лампы для светильника и ее световой поток , лм (табл. П8).

3. Найти необходимое количество светильников , шт:

,

где - коэффициент запаса, компенсирующий снижение освещенности в процессе эксплуатации установки в связи со старением ламп, загpязнением светильников, стен, потолка ( ); - число ламп в светильнике (2 или 4).

4. Начертить схему расположений светильников с учетом проведенных расчетов.

Задача № 3

Рассчитать заземляющее устройство для защиты групп электродвигателей серии 4А напряжением U=380В в трехфазной сети с изолированной нейтралью.

Исходные данные приведены в табл. 4.

Т а б л и ц а 4

Исходные данные

Последняя цифра шифра	Грунт	Мощность трансформатора, кВт	Длина полосы, м	Диаметр трубы d, м	Климати- ческая зона
1	2	3	4	5	6
0	Глина	40	50	0.025	1
1	Глина	100	10	0.045	2
2	Глина	250	50	0.06	3
3	Суглинок	25	10	0.035	4
4	Суглинок	160	50	0.05	3
5	Суглинок	400	10	0.025	2
6	Песок	63	50	0.08	1
7	Песок	250	10	0.065	4
8	Песок	630	50	0.05	2
9	Супесок	100	10	0.06	1

УКАЗАНИЯ К РЕШЕНИЮ ЗАДАЧИ

1 . Принять схему заземления электродвигателя, как показано на рис. 2.

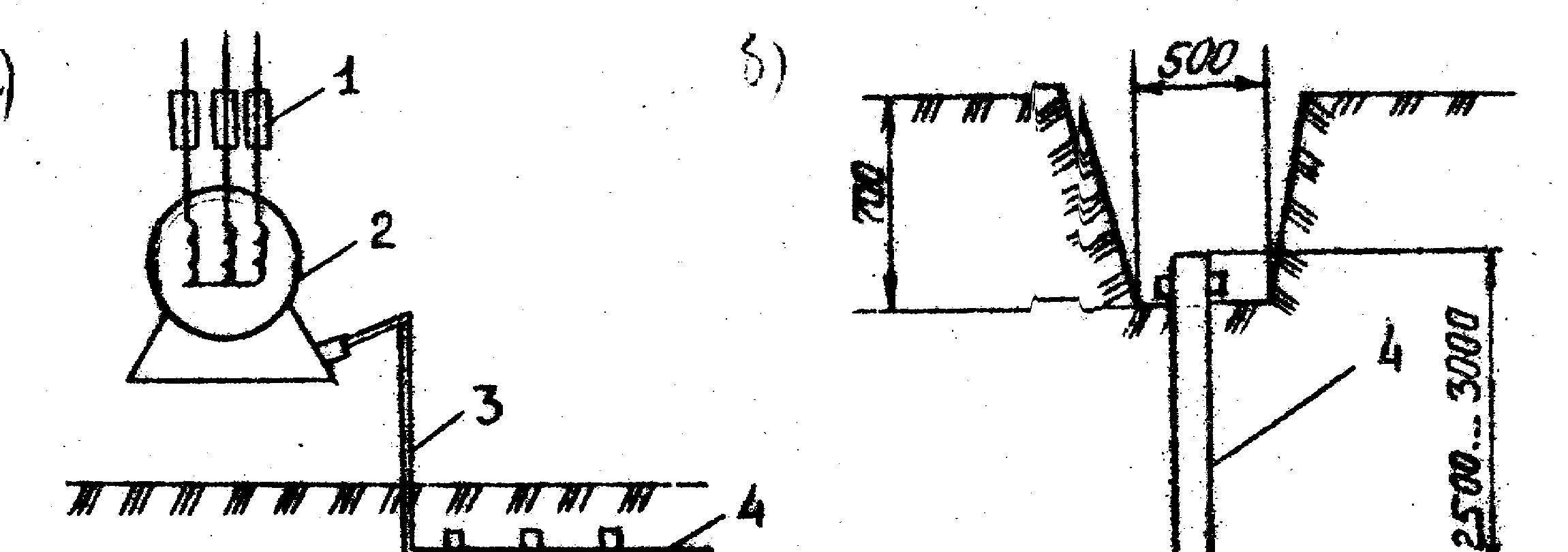

Рис. 2. Устройство заземлителя: а- схема заземляющей сети; б - расположение одиночного заземлителя; 1 -плавкие вставки; 2- электродвигатель; 3 - соединителъная полоса; 4 - трубчатый заземлитель

2. Определить сопротивление одиночного вертикального заземлителя, , Ом:

,

где - расчетное удельное сопротивление грунта, Омм:

, - удельное сопротивление грунта, Омм (табл. П9); - коэффициент сезонности, учитывающий возможность повышения сопротивления грунта в течение года, (табл. П10); - длина стержневого заземлителя, м, - расстояние от середины заземлителя до поверхности грунта, м.

3. Определить сопротивление стальной полосы , соединяющей стержневые заземлители, Ом:

где - расчетное удельное сопротивление грунта, - длина полосы, м; ( - ширинa полосы равная 0,08 м), - расстояние от полосы до поверхности земли, м.

4. Определить расчетное удельное сопротивление грунта при использовании соединительной полосы, расположенной в виде горизонтального электрода длиной , Омм:

где - коэффициент сезонности, учитывающий возможности повышения сопротивления грунта в течение года, для горизонтальный электродов (табл. П11).

5. Определить ориентировочное число заземлителей , шт.:

где - допустимое по нормам сопротивление заземляющего устройства, Ом, Ом; - коэффициент использования вертикальных заземлителей (для ориентировочного расчета nв принимаем равным 1).

6. Принять расположение вертикальных заземлителей по контуру с расстоянием между смежными заземлителями, равным . Найти действительное значение коэффициента использования и исходя из принятой схемы размещения вертикальных заземлителей (табл. П12, П13).

7. Определить необходимое число вертикальных заземлителей ,

8. Вычислить общее расчетное сопротивление заземляющего устройства с учетом сопротивления соединительной полосы, Ом:

9. Правильно рассчитанное заземляющее устройство должно отвечать условию:

Если , то необходимо увеличить число вертикальных заземлителей (электродов).

3 А Д А Ч А № 4

Рассчитать систему защиты от токов короткого замыкания следующих данных: мощность питающего трансформатора , схема соединения обмоток трансформатора «звезда», электродвигатель серии 4А; напряжение =380 В.

Исходные данные приведены в табл. 5.

Т а б л и ц а 5

Исходные данные

Предпоследняя цифра шифра	Мощность питающего трансформатора , кВт	Тип электродвигателя	Длина фазного провода , м	Длина нулевого провода , м	Размер сечения нулевого провода, мм	Диаметр сечения фазного провода , мм
0	250	4A90L2	20	10	204	5
1	40	4A80B2	60	30	204	5
2	630	4A132M2	100	50	304	6
3	1000	4A200M2	150	75	404	8
4	400	4A112M2	180	90	204	5
5	25	4A80A2	40	20	204	5
6	63	4A1002	50	25	204	5
7	160	4A100L2	120	60	204	5
8	1600	4A220L2	90	45	404	8
9	100	4A100L2	160	80	204	5
