4.3. Кинематический элемент

Для создания кинематического элемента вызовите команду Кинематическая операция .

Команда доступна, если в модели есть один эскиз. Выделение эскиза перед вызовом команды необязательно.

Для того, чтобы построение кинематического элемента было возможно, необходимо наличие траектории. Траекторией может служить любая пространственная или плоская кривая — спираль, сплайн, контур в эскизе — или несколько стыкующихся кривых.

Задайте параметры элемента при помощи специальных полей и переключателей на Панели свойств.

Нажмите кнопку Создать объект , чтобы зафиксировать основание — кинематический элемент.

Созданный кинематический элемент появится в окне детали, а соответствующая ему пиктограмма — в Дереве построения.

При выполнении кинематической операции используется эскиз, в котором изображено сечение кинематического элемента, и объект (или группа объектов), задающий траекторию движения сечения. Траекторией может служить любая пространственная или плоская кривая — ребро, спираль, сплайн, контур в эскизе — или несколько стыкующихся кривых. Если кривые расположены в разных плоскостях, траектория будет не плоской, а объемной.

Указание сечения элемента и траектории его движения

Чтобы задать сечение кинематического элемента, активизируйте переключатель Сечение и укажите нужный эскиз в Дереве построения или в окне модели.

Чтобы задать траекторию движения сечения, активизируйте переключатель Траектория и укажите нужный объект (например, эскиз). Если траектория состоит из нескольких последовательно соединенных контуров в разных эскизах, их нужно указывать в порядке соединения.

Тип движения сечения

При перемещении эскиза вдоль траектории его ориентация может меняться или оставаться постоянной. Чтобы задать требуемый тип движения сечения, активизируйте соответствующий переключатель в группе Движение сечения (табл. 4).

Таблица 4

	Переключатель в группе Движение сечения	Особенности формирования элемента	Способ образования элемента
	Сохранять угол наклона*	Сечение перемещается так, чтобы в любой точке траектории угол между плоскостью сечения и траекторией был постоянным и равным углу между плоскостью эскиза-сечения и траекторией в начальной точке траектории

Продолжение табл.4

	Параллельно самому себе**	Сечение перемещается так, что в любой точке траектории его плоскость параллельна плоскости эскиза, содержащего сечение
	Ортогонально траектории*	Сечение перемещается так, чтобы в любой точке траектории плоскость сечения была перпендикулярна траектории

* Если плоскость эскиза сечения перпендикулярна траектории в ее начальной точке, то варианты Сохранять угол наклона и Ортогонально траектории дают одинаковый результат построения.

** Нельзя производить движение сечения Параллельно самому себе, если любой участок траектории или касательная к траектории в любой точке параллельны плоскости эскиза сечения.

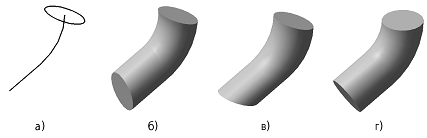

На рис. 17 показано образование кинематического элемента при различной ориентации сечения относительно траектории (начальное положение эскиза и траектории во всех случаях одинаковое, результаты построения — разные).

Рис. 17. Кинематический элемент:

17 а) эскизы сечения и траектории,

17 б) перемещение сечения с сохранением угла наклона,

17 в) перемещение сечения параллельно самому себе,

17 г) перемещение сечения ортогонально траектории
