ВВЕДЕНИЕ

Системы автоматизированного проектирования (САПР) являются векторными графическими редакторами, предназначенными для создания чертежей.

Использование САПР позволяет создавать чертежи с абсолютной точностью и обеспечивает возможность реализации сквозной технологии проектирования и изготовления деталей. На основе компьютерных чертежей генерируются управляющие программы для станков с числовым программным управлением (ЧПУ) и изготавливаются высокоточные детали.

КОМПАС-3D позволяет создавать чертежи любого уровня сложности с полной поддержкой российских стандартов.

В настоящих методических указаниях изложены основы работы с программой КОМПАС: основы объемного моделирования.

Подбор материала и структура его изложения соответствует требованиям ГОС специальности 201000 "Биотехнические системы и технологии"

1. ОБЩИЕ ПРИНЦИПЫ МОДЕЛИРОВАНИЯ

Построение твердотельной модели заключается в последовательном выполнении операций объединения, вычитания и пересечения над простыми объемными элементами (призмами, цилиндрами, пирамидами, конусами и т.д.). Многократно выполняя эти простые операции над различными объемными элементами, можно построить самую сложную модель.

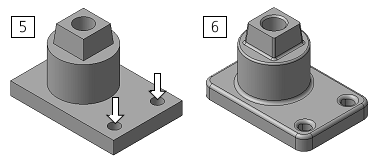

На рис. 1 приведен пример построения сложной модели.

Рис. 1

При построении модели были последовательно выполнены следующие этапы:

1. Создание призмы.

2. Добавление цилиндра.

3. Добавление усеченной пирамиды.

4. Вычитание цилиндра.

5. Вычитание двух цилиндров.

6. Добавление фасок и скруглений.

2. Эскизы и операции

Для создания объемных элементов используется перемещение плоских фигур в пространстве. Плоская фигура, в результате перемещения которой образуется объемное тело, называется эскизом, а само перемещение — операцией.
