2. … Профильно-проецирующей

3. … прямой общего положения

4. … фронтальной прямой уровня

5. … горизонтально-проецирующей

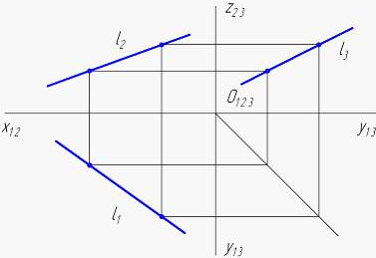

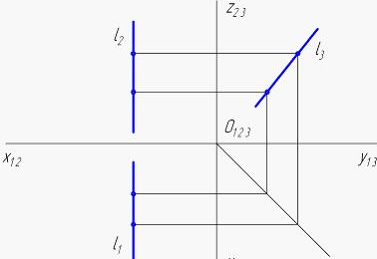

Вариант 3 Задан рисунок

1. 2. 3. 4

Возможные вопросы по рисунку	Ответы
Прямая общего положения изображена на рисунке…	2
Фронтально-проецирующая прямая изображена на рисунке…	1
Прямая горизонтального уровня изображена на рисунке…	4
Прямая фронтального уровня изображена на рисунке…	3

Вариант 4

Отрезок прямой АВ, если А(10,10,30) и В(10,10,50), расположен в пространстве…

1.перпендикулярно профильной плоскости проекций

2. перпендикулярно горизонтальной плоскости проекций

3. параллельно биссекторной плоскости

4. параллельно фронтальной плоскости проекций

Вариант 5

Прямая линия, заданная на чертеже отрезком АВ: А(30, 50, 40), В(70, 50, 40), по отношению к плоскостям проекции называется …

1. профильно проецирующей

2. профильной уровня

3. фронтально проецирующей

4. горизонтальной уровня

5. фронтальной уровня

Вариант 6

Профильный след прямой – это точка её пересечения с .?. плоскостью проекций.

1… профильной …

2… горизонтальной …

3… фронтальной …

4… дополнительной …

5… картинной …

Вариант 7

Задан рисунок

1. 2. 3. 4. 5.

Возможные вопросы по рисунку	Правильные ответы
Прямая общего положения изображена на рисунке…	1
Фронтально - проецирующая прямая изображена на рисунке…	2
Прямая, параллельная горизонтальной плоскости проекций, показана на рисунке …	4
Прямая, параллельная фронтальной плоскости проекций, показана на рисунке …	5
Прямая, параллельная профильной плоскости проекций, показана на рисунке ...	3

Вариант 8

З адан рисунок (комбинация четырех из восьми предложенных):

1. 2. 3. 4.

5. 6. 7. 8.

Возможные вопросы по рисунку	Правильные ответы
Чертежи прямых линий представлены на рисунках...	1,4,7,8
Чертеж плоскости показан на рисунке	2,3,5,6,
Чертеж фронтально-проецирующей плоскости показан на рисунке …	3
Чертеж горизонтально-проецирующей плоскости показан на рисунке …	2,6
Чертеж плоскости общего положения показан на рисунке	5
Чертеж проецирующей плоскости показан на рисунке …	2,3,6
Фронтально-проецирующая прямая изображена на рисунке…	4
Горизонтально-проецирующая прямая изображена на рисунке…	7
Прямая общего положения изображена на рисунке…	8, 1

Вариант 9

Существует … способов задания плоскости на комплексном чертеже.

1. три

2. четыре

3. один

4. пять (три точки, не лежащие на одной прямо;, точка, не лежащая на прямой и пряма;, две пересекающиеся прямы;, две параллельные прямые; плоская фигура)

5. два

Вариант 10

Плоскость на чертеже можно задать...

1. проекциями скрещивающихся прямых

2. проекциями пересекающихся прямых

3. проекциями треугольника

4. проекциями параллельных прямых

Вариант 11

Минимальное количество геометрических фигур для задания плоскости: …

Плоскость однозначно задают …

1. две пересекающиеся прямые

2. пять прямых

3.5 точек

4. три точки не лежащие на одной прямой

5. одна прямая

6.4 точки

Вариант 12

Верным является утверждение, что две прямые задают плоскость … 1. если параллельны

2. всегда

3. если скрещиваются

4. если пересекаются

Вариант 13

Плоскость на чертеже не задают…

1. точка и прямая

2. три точки

3. две пересекающиеся прямые

4. две параллельные прямые

5. две скрещивающиеся прямые

Вариант 14

Геометрические фигуры частного положения расположены относительно плоскостей проекций …

1. …под одинаковыми углами наклона

2. …перпендикулярно или параллельно

3. …не перпендикулярно или не параллельно

4. под разными углами наклона

Вариант 15

Плоскость, заданная двумя параллельными прямыми, изображена на рисунке …

1 2 3 4

Правильный ответ 4

Вариант 16

П лоскость треугольника (АВС), у которой одна из проекций имеет натуральную величину, изображена на рисунке …

1 2 3 4

Правильный ответ 3

Вариант 17

К ак расположены плоскости, показанные на чертежах …

1 2 3 4 5

Варианты ответов: 1.π₁

2.π₁

3.π₂

4.π₂

5.π₃

Правильные ответы: 1-1, 2-3, 3-4, 4-2, 5-5

Вариант 18

Выберите чертежи, на которых заданы соответствующие прямые частного положения.

1 2

3 4

1. горизонталь

2. фронталь

3. профильная прямая уровня

Правильные ответы: 1-1, 2-4, 3-3

Задание 4

Тема задания: Чертеж многогранника. Чертеж поверхности вращения.

Вариант 1

Задан рисунок:

1. 2. 3. 4. 5.

Возможные вопросы по рисунку	Правильные ответы
Многогранники изображены на рисунках …	3,4
Поверхность вращения изображена …	1,2,5
Цилиндр изображен …	2
Конус изображен …	1
Призма изображена …	3
Пирамида изображена …	4
Сфера изображена …	5

Вариант 2

Видимость ребер призмы верно изображена на рисунке...

1. 2 . 3. 4.

Правильный ответ 4.

Вариант 3

Видимость ребер пирамиды верно изображена на рисунке...

1. 2. 3. 4.

Правильный ответ 2.

Вариант 4

К выпуклым многогранным поверхностям относится …

1. …гексаэдр

2. …эллипсоид

3. …октаэдр

4. …тетраэдр

Вариант 5

К выпуклым многогранным поверхностям не относится:

1. …гексаэдр

2. …эллипсоид

3. …октаэдр

4. …тетраэдр

В ариант 6

На рисунке дан чертеж …

1. пирамиды

2. плоскости

3. призмы

4. цилиндра

Вариант 7

И зображенная поверхность образована вращением ….

1. касательной кривой

2. плоской кривой

3. пространственной кривой второго порядка

4. пространственной кривой

Вариант 8

Задан рисунок

	Возможные вопросы по рисунку		Ответы
Главный меридиан поверхности вращения – это линия…		t
Горло поверхности вращения – это линия…		c
Экватор поверхности вращения – это линия…		d
Параллель поверхности вращения – это линия.		b
Меридиан поверхности вращения – это линия		a
Ось вращения поверхности вращения – это линия…		i

Вариант 9

Линия, вращением которой вокруг оси образуется поверхность вращения, называется …

1. образующей	2. меридианом
3. направляющей	4. экватором

Вариант 10

К поверхностям вращения относятся:

1. цилиндроид
