ДЕ 6 Конструкторская документация и оформление чертежей по ЕСКД

Задание 1 (ДЕ 6)

Тема задания: Виды изделий и конструкторских документов.

Вариант 1

Деталью называют…изделие, изготовленное из однородного материала без применения сборочных операций

Вариант 2

Чертежом детали называют …документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

Вариант 3

Спецификация – это…документ, определяющий состав сборочной единицы, комплекса или комплекта

Вариант 4

Спецификация не составляется к чертежу …

1. сборочной единицы

2. детали

3. комплекта

4. комплекса

Вариант 5

Спецификация составляется к чертежу …

1. сборочной единицы

2. детали

3. комплекта

4. комплекса

Вариант 6

Сборочный чертеж – это конструкторский документ, …

содержащий изображение сборочный единицы и другие данные для её сборки (изготовления) и контроля

Вариант 7

Чертеж общего вида – это конструкторский документ, …

… определяющий конструкцию изделия, взаимодействие его основных составных частей и поясняющий принцип работы изделия

Вариант 8

Схема – это конструкторский документ, … на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

Вариант 9

Монтажный чертеж – это конструкторский документ, …

… содержащий упрощенное изображение изделия и необходимые данные для его установки

Вариант 10

Габаритный чертеж – это конструкторский документ,

…содержащий упрощенное изображение изделия с габаритными, установочными и присоединительными размерами

Вариант 11

Два или более изделий, не соединенные на предприятии-изготовителе сборочными операциями, но предназначенные для выполнения взаимосвязанных эксплуатационных функций, называются … комплексом.

Вариант 12

Два или более изделий, не соединенные на предприятии-изготовителе сборочными операциями, и представляющие набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, называются … комплектом.

Вариант 13

Изделие, составные части которого подлежат соединению между собой на предприятии сборочными операциями, называется…сборочной единицей.

Вариант 14

Пояснительная записка - это текстовый конструкторский документ, …содержащий описание устройства и принципа действия разрабатываемого изделия.

Вариант 15

Схема - это документ, …

1) содержащий упрощенное, контурное изображение изделия, а также данные, необходимые для его установки

2) определяющий конструкцию изделия, взаимоотношение его составных частей и поясняющий принцип работы изделия

3) определяющий геометрическую форму изделия и координаты расположения составных частей

4) содержащий изображение изделия и другие данные, необходимые для его изготовления и контроля

Вариант 15

К неспецифицированным изделиям относят …

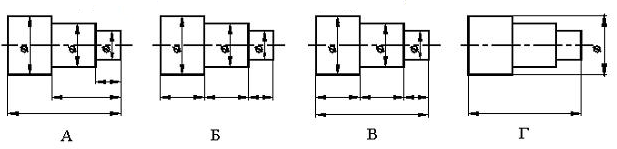

1)… сборочные единицы
