2.1. Теоретические сведения
Анализ электрического состояния любой сложной цепи постоянного тока можно провести, применяя законы Кирхгофа. Согласно второму закону Кирхгофа алгебраическая сумма ЭДС в любом замкнутом контуре равна алгебраической сумме падений напряжений на сопротивлениях, входящих в контур, включая падения напряжения на внутренних сопротивлениях источников ЭДС.
ΣЕ = Σ RI
При этом положительными следует считать напряжения, токи и ЭДС, направления которых совпадают с произвольно выбранным направлением обхода контура.
Составление уравнений по второму закону Кирхгофа наглядно иллюстрирует потенциальная диаграмма контура, которая графически изображает распределение потенциалов и падений напряжений на участках электрической цепи. При построении потенциальной диаграммы откладываются в масштабе по оси абсцисс – сопротивления в порядке их следования в цепи, по оси ординат – значения потенциалов в соответствующих точках цепи.
При построении потенциальной диаграммы следует руководствоваться следующими правилами:
На пассивном участке цепи, например резисторе, потенциал уменьшается на величину падения напряжения RI, если направление обхода контура совпадает с направлением тока ветви и наоборот, т.к. ток всегда направлен от большего потенциала к меньшему.
Потенциал плюса источника ЭДС больше потенциала минуса на величину U = Е + Uо, φ+ = Е + Uо + φ-,
если источник работает в режиме потребителя, и на величину , , если источник работает в режиме генератора.
где Uо = Rо I – падение напряжения на внутреннем сопротивлении источника ЭДС.
Внутреннее сопротивление источников определяется следующим образом Rо = (режим генератора) и Rо = (режим потребителя).
Для схемы рис. 2.1 построена потенциальная диаграмма рис. 2.2 и приведен пример расчета потенциалов точек цепи.
Под потенциалом точки электрической цепи понимают напряжение между этой точкой и землей, потенциал которой принимают равным нулю ( =0).
Потенциал меньше на величину падения напряжения в резисторе с сопротивлением R1
.
Источник Е1 работает в режиме потребителя (направление действия ЭДС противоположно направлению тока), поэтому
.
Источник ЭДС Е2 работает в режиме генератора (направление действия ЭДС совпадает с направлением тока), поэтому
.
Потенциал точки А равен нулю.
Потенциальная диаграмма наглядно иллюстрирует закон Кирхгофа, т.к. алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на сопротивлениях в замкнутом контуре.
Рис. 2.1

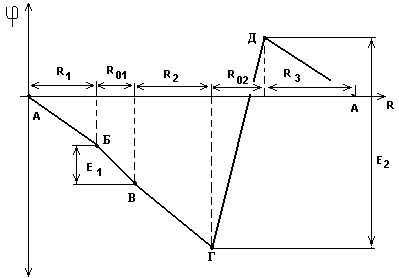

Рис. 2.2
2.2 Электрическая схема опыта
Рис. 2.3
2.3 Электрооборудование и приборы
Источники электр. энергии постоянного тока – 2 шт. – 4,5 В;
V – на предел 20 В*;
А – на предел 200 мА*;
Магазин сопротивлений – 3 шт.;
Ключи - 1 шт.
* - в качестве V , А взять мультиметры.
2.4 Задание и порядок выполнения работы
Собрать электрическую цепь (рис. 2.2).
Установить на мультиметрах необходимый предел измерения.
Установить на магазине сопротивлений заданные преподавателем значения сопротивлений R1, R2, R3.
Предъявить собранную схему для проверки преподавателю.
Разомкнуть ключ S1 (режим холостого хода) и измерить ЭДС источников Е1 и Е2.
Замкнуть ключ S1 и в рабочем режиме измерить I, все напряжения и потенциалы точек А, Б, В, Г, относительно точки Д и показания записать в табл. 2.1.
Вычислить значения сопротивлений, произвести расчет потенциалов для потенциальной диаграммы.
Построить в масштабе по данным табл. 2.1 и 2.2 потенциальные диаграммы (измеренную и вычисленную), пояснить, почему они отличаются.
Таблица 2.1
Измерить |
||||||||||||
Е1 |
Е2 |
I |
U1 |
U2 |
UR1 |
UR2 |
UR3 |
φД |
φА |
φБ |
φВ |
φГ |
В |
В |
А |
В |
В |
В |
В |
В |
В |
В |
В |
В |
В |
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2.2
Вычислить |
|||||||||||
R01 |
R02 |
R1 |
R2 |
R3 |
ΣE |
I |
φД |
φА |
φБ |
φВ |
φГ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
