3.2. Технологичность гильзы цилиндра
Рассмотрим отработку на технологичность заготовки и конструкции гильзы цилиндра (рис. 2) поршневого звездообразного авиационного двигателя, изготовленной из легированной стали 38Х2МЮА, которая относится к группе хромоалюминиевых сталей с молибденом. Заготовка, изготавливаемая объемной комбинированной горячей штамповкой, - технологична. Масса заготовки масса детали Тип производства серийный.

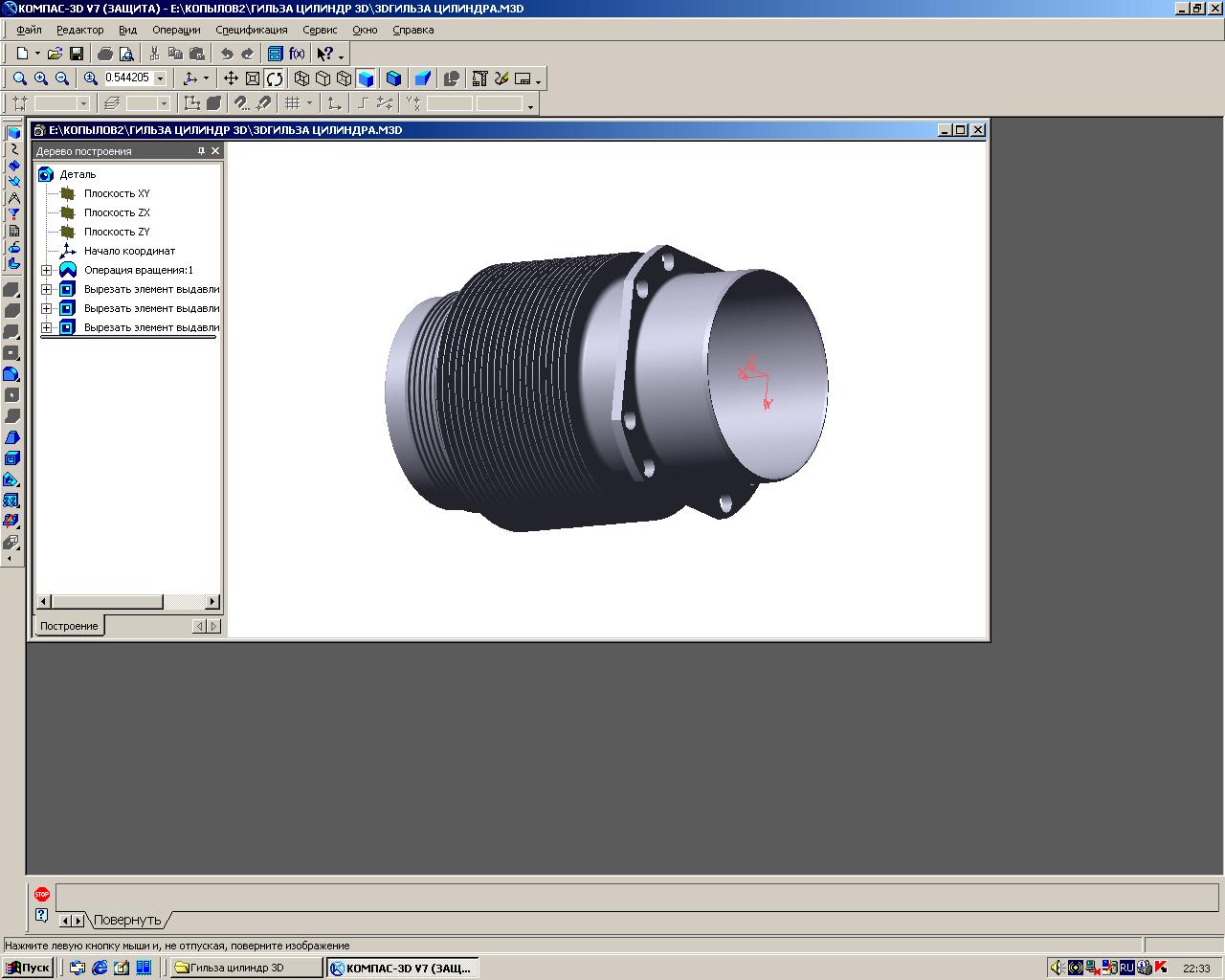

Рис. 2. Общий вид гильзы цилиндра поршневого звездообразного авиационного двигателя
Качественная оценка. Доступность поверхностей – плохая: труднодоступными являются межреберные пространства шириной 3,45 мм глубиной 29 мм; удобство базирования - хорошее; удобство закрепления плохое в связи с тонкими стенками; унификация поверхностей и использование типовой технологии - плохая, из-за многочисленных ребер охлаждения; жесткость гильзы – низкая. Нетехнологична обработка охлаждающих ребер, отверстия Ø Ra0,25 мкм, азотирование; наружного Ø при малой толщине стенки 2,1 мм.
Численная оценка технологичности по частным показателям. Коэффициент использования металла низкий
Обрабатываемость материала - низкая: коэффициент обрабатываемости – меньше нормативного.
Унификация поверхностей детали – низкая из-за многочисленных ребер охлаждения: коэффициент унификации
=126-92/126=0,2742<<1.
Коэффициент шероховатости
Где средняя величина среднеарифметического отклонения профиля неровностей
Коэффициент точности обработки
Где
Весовые коэффициенты частных показателей технологичности определим из условия приоритетности точности и износостойкости отверстия Ø Ra0,25 мкм являются основными требованиями. Тогда Интегральный показатель технологичности
Заключение. Конструкция гильзы нетехнологична по интегральному показателю по частным показателям использования металла унификации поверхностей обработки охлаждающих ребер, Ø при Ra0,25 мкм и его азотировании на глубину 0,35-0,55 мм, при малой толщине стенки 2,1 мм.
3.3. Технологичность фланцевой крышки
Отработаем на технологичность фланцевую крышку (рис. 3), изготовленной из стали 30Х13Л, заготовка литье в песчано-глинистые формы. Заготовка – технологична. Масса заготовки детали Тип производства – серийный. Коэффициент использования материала
Обрабатываемость материала хорошая . Унификация поверхностей низкая: 98-60/98=0,39 (отверстия Ø1,5 в 4-х труднодоступных выточках). Коэффициент шероховатости средняя
величина среднеарифметического отклонения
Коэффициент точности обработки
где средняя величина квалитета точности

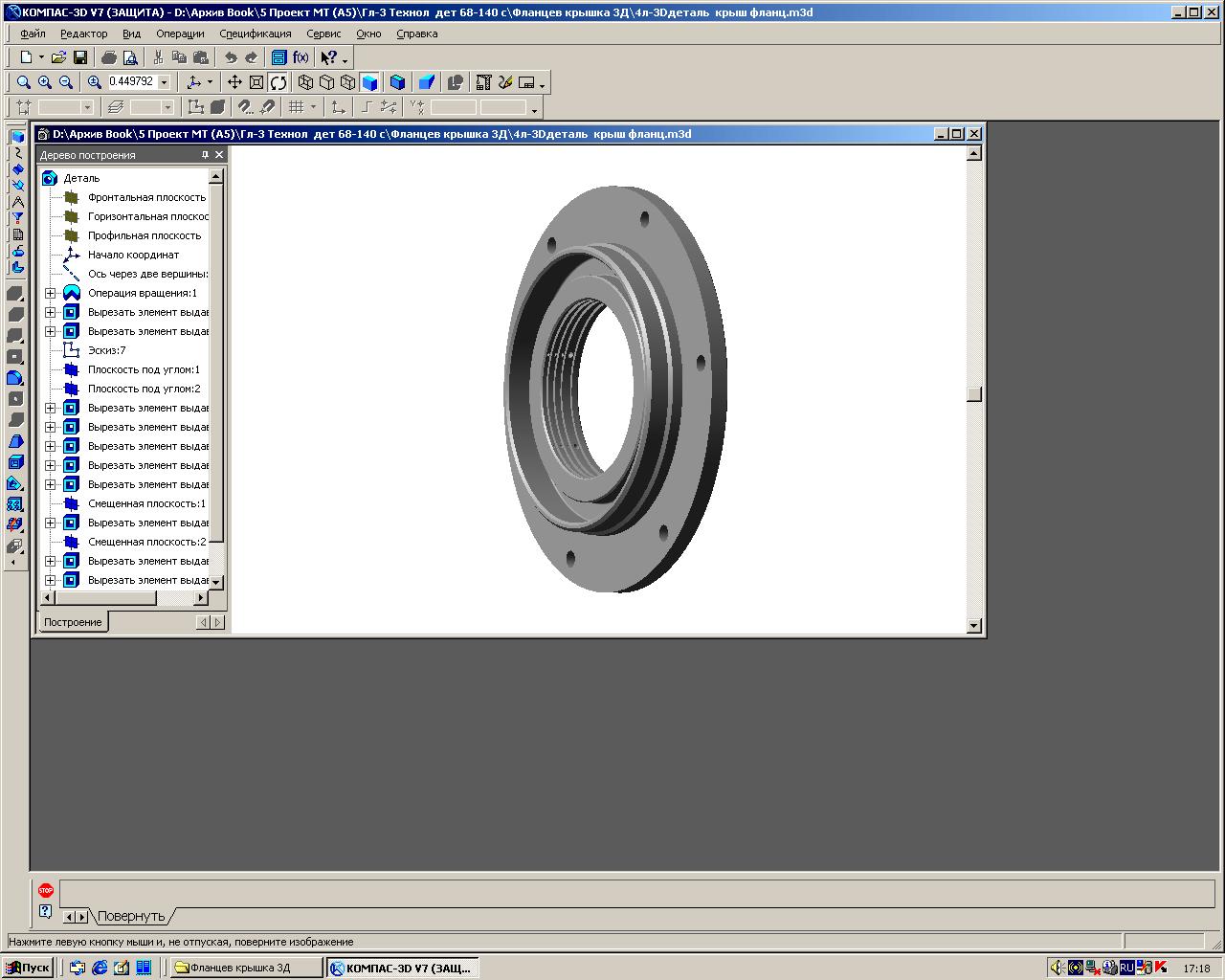

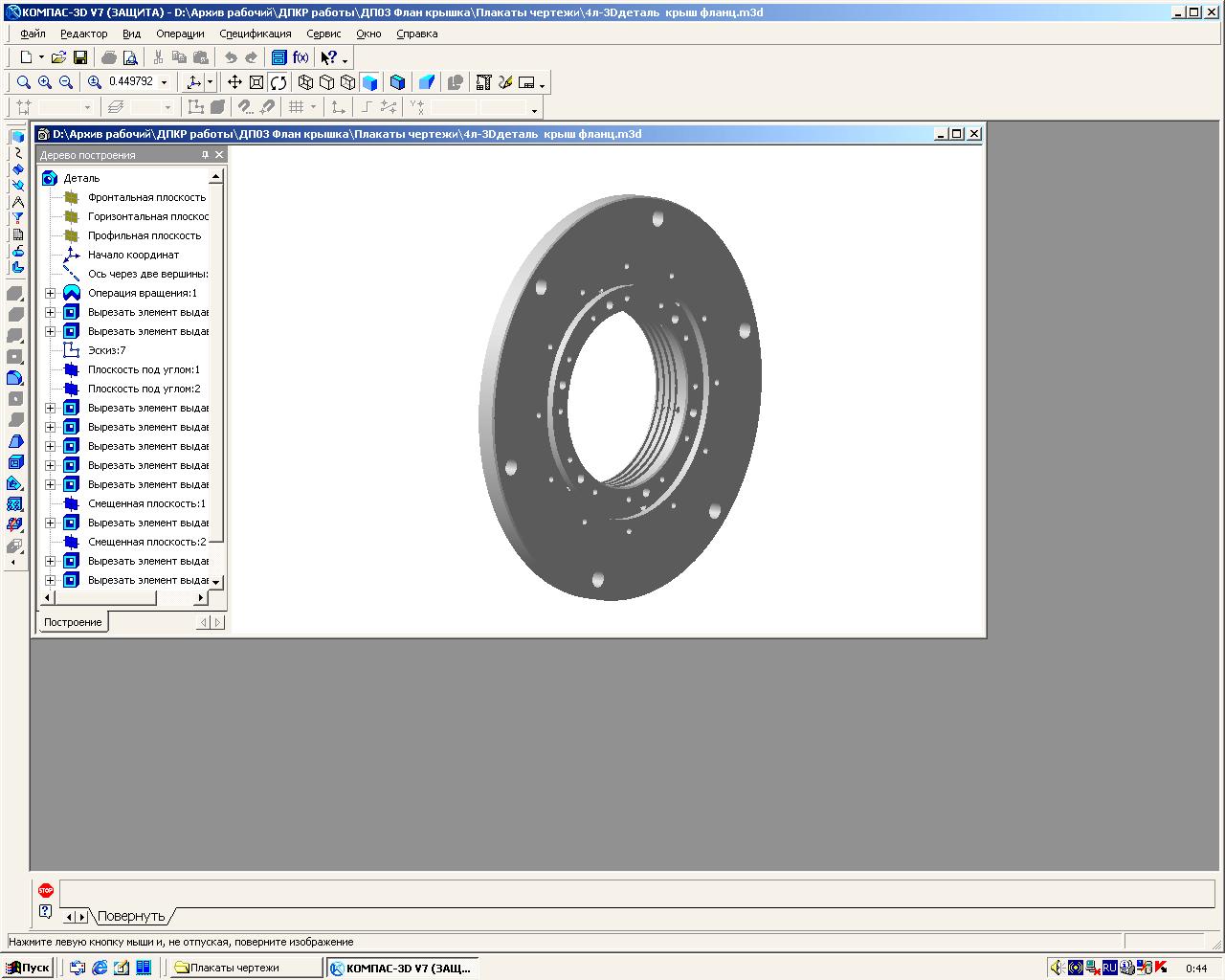

Рис. 3. Общий вид фланцевой крышки
Весовые коэффициенты частных показателей технологичности:
Интегральный показатель технологичности
Заключение: конструкция крышки технологична по интегральному показателю нетехнологична по частному показателю унификации отверстий
Библиографический список
1. Ананьин В.С. Технологичность конструкций деталей. М. Машиностроение. 1989. 496 с.
2. Справочник технолога-машиностроителя / Под ред. А.Г.Косиловой, Р.К.Мещерякова. В 2-х т. М., 1985. T.1. 655 с.
3. Анурьев В.И. Справочник конструктора-машинострои-теля. В 3-х т., Т. 1. М., I960, 537 с.
4. Ковшов А.Н. Технология машиностроения. М.; Машиностроение, 1987, 319 с.
5. Маталин А.А. Технология машиностроения. Л.: Машиностроение, 1985, 496 с.
