4. Задания на курсовой проект

1 Группа заданий

1.Рассчитать и сконструировать круглую протяжку, обрабатывающую цилиндрическое отверстие диаметром D и длиной l . Диаметр отверстия до протягивания D0 . Параметр шероховатости после протягивания Ra = 2 мкм. Варианты задания даны в табл.1.1.

2. Рассчитать и сконструировать насадной зенкер с напаянными пластинами из твердого сплава для обработки сквозного отверстия диаметром D. Варианты задания в табл. 1.2.

2 Группа заданий

I. Рассчитать и сконструировать червячную шлицевую фрезу для фрезерования шлицевого вала с прямоточным профилем с размерами da (наружный диаметр), df (внутренний диаметр), b (ширина шлица). Материал вала - сталь 45, в = 750 МПа. Варианты задания в табл. 2.1.

2. Рассчитать и сконструировать круглый фасонный резец для получения детали, представленной на рис. 2.1. Указанные на рисунке размеры умножить на коэффициент К = 1,0...1,5. Значение коэффициента задается преподавателем.

3 Группа заданий

1. Рассчитать и сконструировать протяжку для наружного протягивания поверхности заготовки, представленной на рис. 3.1. Припуск h заштрихован. Длина протягиваемой поверхности l. Выполнить сборочный чертеж протяжки и рабочий чертеж одной секции. Варианты задания в табл. 3.1.

2. Рассчитать и сконструировать червячную шлицевую фрезу для фрезерования шлицевого вала с прямоточным профилем с размерами da (наружный диаметр), df (внутренний диаметр), b (ширина шлица). Материал вала - сталь 45, в = 750 МПа. Варианты задания в табл. 2.1.

4 Группа заданий

1. Рассчитать и сконструировать круглый фасонный резец для получения детали, представленной на рис. 2.1. Указанные на рисунке размеры умножить на коэффициент К = 1,0...1,5. Значение коэффициента задается преподавателем.

2. Рассчитать и сконструировать сборную насадную развертку для обработки сквозного отверстия с диаметром D в заготовке из стали 40 ХН с в = 1050 MПa. Варианты задания в табл. 4.1.

5 Группа заданий

1. Рассчитать и сконструировать комплект ручных метчиков (ГОСТ 3266-81) для нарезания метрической резьбы по (ГОСТ 24705-81) в заготовке из стали 45. Варианты задания даны в табл. 5.1

2. Рассчитать и сконструировать протяжку для наружного протягивания поверхности заготовки, представленной на рис. 3.1. Припуск h заштрихован. Длина протягиваемой поверхности l. Выполнить сборочный чертеж протяжки и рабочий чертеж одной секции. Варианты задания в табл. 3.1.

Таблица1.1 – Исходные данные для проектирования протяжки

Исходные

данные

Номер варианта

1

2

3

4

5

6

7

8

9

10

D, мм

30Н8

27Н9

25Н9

16Н8

20Н7

32Н7

50Н8

45Н8

55Н8

65Н9

D0, мм

28,9

25,9

23,9

15,4

19,1

30,8

48,8

43,7

53,6

63,6

L0, мм

40

45

50

30

35

60

80

70

90

100

Материал

заготовки

Сталь

У10А

220НВ

Чугун

СЧ15

170НВ

Сталь

40ХН

300НВ

Сталь

20ХГ

170НВ

Сталь

20Х13

126НВ

Чугун

СЧ35

210НВ

Сталь

40ХС

225НВ

Чугун

СЧ20

170НВ

Сталь

45

210НВ

Чугун

СЧ30

190НВ

Таблица 1.2 – Исходные данные для проектирования насадного зенкера

Исходные

данные

Номер варианта

1

2

3

4

5

6

7

8

9

10

D0, мм

32

45

38

50

63

36

40

56

60

67

Материал

заготовки

Чугун СЧ35

210НВ

Сталь 20Х13

126НВ

Точность

обрабатываемого

отверстия

Под отверстие с полем допуска Н11

Под чистовое развертывание

Под отверстие с полем допуска Н11

Под чистовое развертывание

Таблица2.1 – Исходные данные для проектирования червячной шлицевой фрезы

Исходные

данные

Номер варианта

1

2

3

4

5

6

7

8

9

10

daxdfxb

по указанию преподавателя

30х26х6

36х32х8

46х42х8

50х46х8

58х52х8

68х62х8

78х72х10

88х82х10

108х102х10

20х16х6

25х21х6

32х26х8

42х36х8

54х46х8

60х52х8

65х56х8

72х62х8

82х72х10

92х82х10

102х92х10

125х112х10

26х21х10

32х26х10

40х32х10

56х46х10

65х52х16

72х62х16

92х82х20

102х92х20

115х102х20

Число шлицев

12

14

14

10

12

12

12

10

12

12

Центрирование шлицевого вала

По наружному диаметру

По внутреннему диаметру

Примечание: поле допуска по ширине шлица – f9; внутреннему диаметру - e9; наружному диаметру – не лимитируется.

Таблица 3.1 – Исходные данные для проектирования протяжки для наружного протягивания

Исходные данные

Номер варианта

1

2

3

4

5

6

7

8

9

10

l0, мм

40

150

120

75

60

150

60

50

30

30

h, мм

1,0

1,2

по чертежу

1,0

1,0

1,3

1,0

1,2

1,0

Материал заготовки

Сталь 50, в = 850 МПа

Чугун СЧ20, 200НВ

Сталь 65Г, в = 750 МПа

Сталь 40Х, 230НВ

Сталь 45, в = 600 МПа

Сталь 45, в = 600 МПа

Сталь 40ХН, 210НВ

Сталь 50Х, в = 900 МПа

Сталь 40Х, 230НВ

Чугун СЧ30, 180НВ

Примечание: l = kl0, где k = 1,0…1,5 по указанию преподавателя

Таблица 4.1 – Исходные данные для проектирования сборной насадной развертки

Исходные данные

Номер варианта

1

2

3

4

5

6

7

8

9

10

D0, мм

32Н7

40Н7

46Н8

50Н7

54Н7

60Н8

68Н9

72Н9

78Н11

82Н11

Таблица 5.1 – Исходные данные для проектирования комплекта ручных метчиков

Исходные данные

Номер варианта

1

2

3

4

5

6

7

8

9

10

Резьба (по указанию преподавателя)

50

48

45

42

40

39

36

33

30

32

28

26

25

22

20

18

16

14

15

12

11

10

9

8

4,5

6

5

5,5

4

3

Поле допуска нарезаемой резьбы

6H

6G

7H

7G

6H

7H

7G

7H

6G

6H

Шаг резьбы (по указанию преподавателя)

2

3

4

1.5

2

3

1

1.5

2

1.5

2

1.5

1

1.5

1

0.75

1

1.5

1

1.5

1

0.5

1

0.5

0.75

0.5

0.75

0.5

0.5

0.5

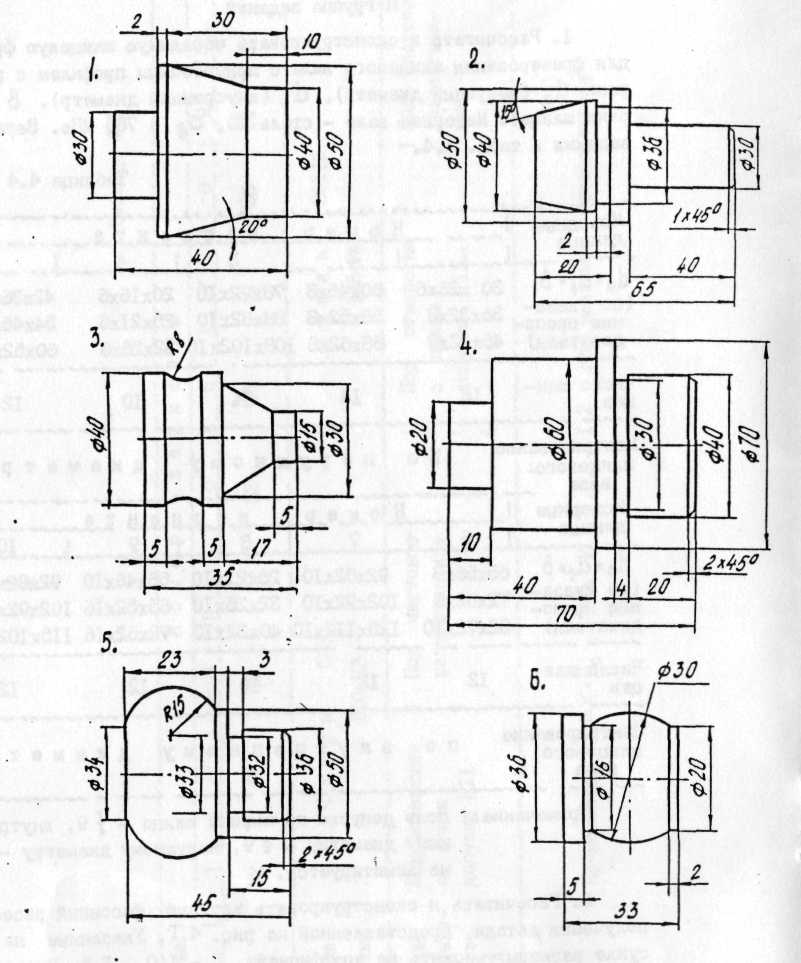

Рисунок 2.1 (1 часть) – Эскизы деталей для обработки фасонным резцом

Варианты 1, 2, 3 – сталь 40ХН; 4, 5, 6 – Бр.АЖН 10-4-4

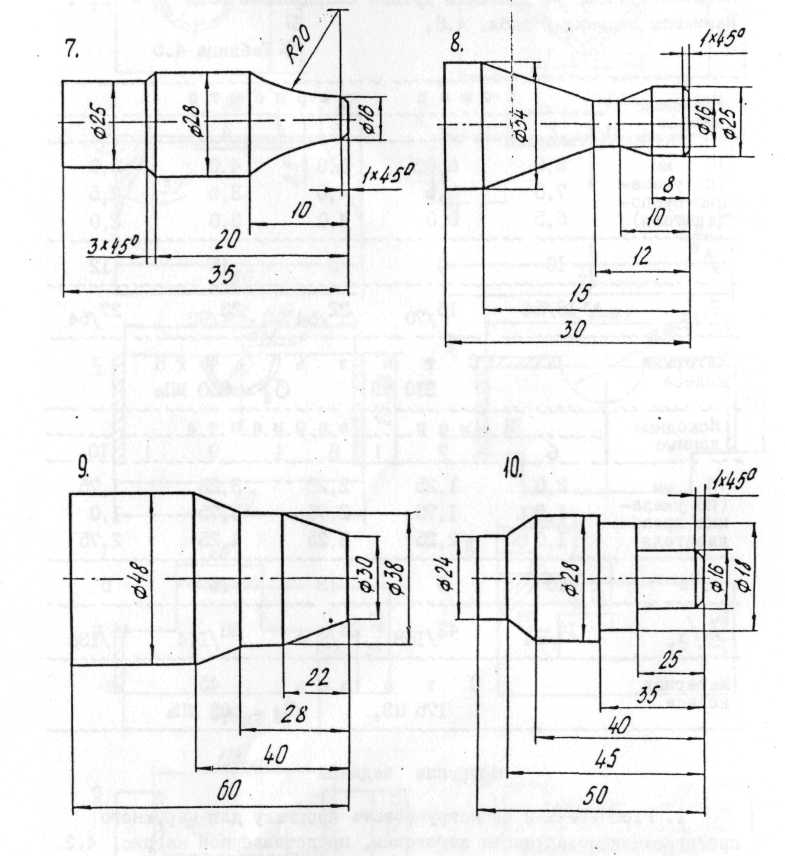

Рисунок 2.1 (2 часть) – Эскизы деталей для обработки фасонным резцом

Варианты 7, 8, 9, 10 – сталь 40

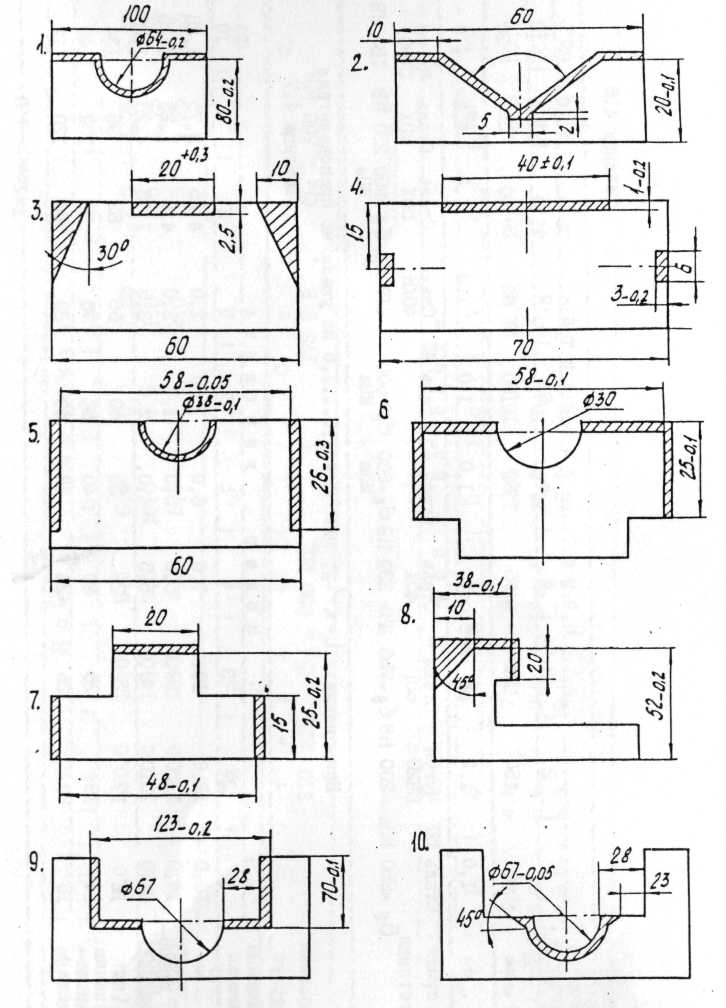

Рисунок 3.1 – Эскизы заготовок для наружного протягивания

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Пачевский В.М. Лабораторный практикум режущий инструмент: учеб. пособие / В.М. Пачевский. Воронеж: ВГТУ, 2008. 146 с.

2. Металлорежущие инструменты/ Г.Н.Сахаров, О.Б.Арбузов, Ю.А.Боровой и др., - М. Машиностроение, 1989,- 328с.

3. Нефедов Н.А., Осипов К.А. Сборник задач и примеров по резанию металлов и режущему инструменту. М. Машиностроение, 1990.- 448 с.

4. Иноземцев Г.Г. Проектирование металлорежущих инструментов. М.: Машиностроение, 1964.- 272 с.

5. Справочник инструментальщика /И.А.Ординарцев, Г.В.Филиппов, А.Н.Шевченко и др.- Л.: Машиностроение, 1987,- 846 с.

6. Проектирование и расчет металлорежущего инструмента на ЭВМ/ О.В.Таратынов, Г.Г.Земсков, Ю.П.Тарамыкин и др.-М.: Высш. шк., 1991.- 423 с.

7. Журналы:

  • Реферативный журнал «Резание металлов. Станки и инструменты»;

  • Машиностроение;

  • Наука – производству;

  • Металлообработка;

  • Техника машиностроения;

  • Технология машиностроения;

  • «Стин» (СТанки ИНструмент)

Методические указания

к выполнению курсового проекта

по дисциплине

«Проектирование инструментов»

для студентов специальности 151002 «Металлообрабатывающие станки и комплексы», очной формы обучения

Составители:

Жачкин Сергей Юрьевич

Янцов Эдуард Михайлович

В авторской редакции

Подписано к изданию 19.11.08

Уч – изд. л.1,2 «С»

ГОУ ВПО «Воронежский государственный технический университет»
