Мелодический звонок из доступных деталей
В предлагаемой конструкции мелодического звонка (рисунок 4.4) использованы наиболее доступные для радиолюбителей микросхемы серии K155 и транзисторы широкого применения.
Рисунок 4.4 – Мелодический звонок
Элементы DD1.1 и DD1.2 микросхемы К155ЛАЗ (DD1) и транзистор VT1 образуют тактовый генератор, вырабатывающий прямоугольные импульсы, следующие с частотой около 1,5 Гц. Импульсы поступают на вход делителя частоты, собранного на D-триггерах микросхемы К155ТМ2 (DD2), и инвертор DD 1.3, а с их выходов — на электронный переключатель, выполненный на элементах микросхем K155ЛA4 (DD3—DD5). Выходы элементов переключателя через развязывающие диоды VD1—VD7 и резисторы R2—R8 подключены к генератору колебаний звуковой частоты, собранному по схеме несимметричного мультивибратора на транзисторах VT2, VT3. Элемент DD5.3 выполняет функцию усилителя колебаний ЗЧ. Регулировка громкости осуществляется резистором R16.
Стабилизированное напряжение 5 В питания микросхем обеспечивает сетевой блок питания. Напряжение сети, пониженное трансформатором Т2 до 7...8 В, выпрямляется диодным мостом VD9 — VD12. Стабилизатор выпрямленного напряжения образуют транзисторы VT4, VT5 и стабилитрон VD8. Конденсатор С4 сглаживает пульсации питающего напряжения.
Цепь начальной установки R17C5 обеспечивает исходное состояние триггеров DD2.1 и DD2.2 после выключения питания. Все резисторы - МЛТ-0,125 или МЛТ-0,25, оксидные конденсаторы — К50-6, остальные — МБМ или КМ-6. Диоды VD1—VD7 — любые кремниевые или германиевые. Диоды VD9—VD12 должны быть рассчитаны на ток не менее 300 мА, VD1 — не менее 50 мА (ток срабатывания реле К1).
Трансформатор Т1 — выходной от малогабаритного транзисторного приемника. Реле К1 - РЭС9 (паспорт РС4.524.203). Подойдут также реле РЭС10 (паспорт РС4.524.304) или другие аналогичные.
Транзистор ГТ403Б (VT4) стабилизатора напряжения заменим на любой p-n-р транзистор средней или большой мощности, а транзистор МП38А(VТ5) — на любой n-p-n транзистор малой мощности, в том числе на КТ315 с любым буквенным индексом.
Вообще же, для питания звонка пригоден любой сетевой блок с выходным напряжением 5 В при токе до 300 мА.
Переключатель светодиодных гирлянд
Автомат построен всего на четырех микросхемах серии К555, переключающий четыре светодиодные гирлянды. Реализованы такие световые эффекты как "бегущие огни" из одной, двух или трех гирлянд в одну и в другую сторону, поочередное включение гирлянд и выключение в том же порядке и некоторые другие. Каждый из эффектов автомат повторяет несколько раз, после чего переходит к следующему.

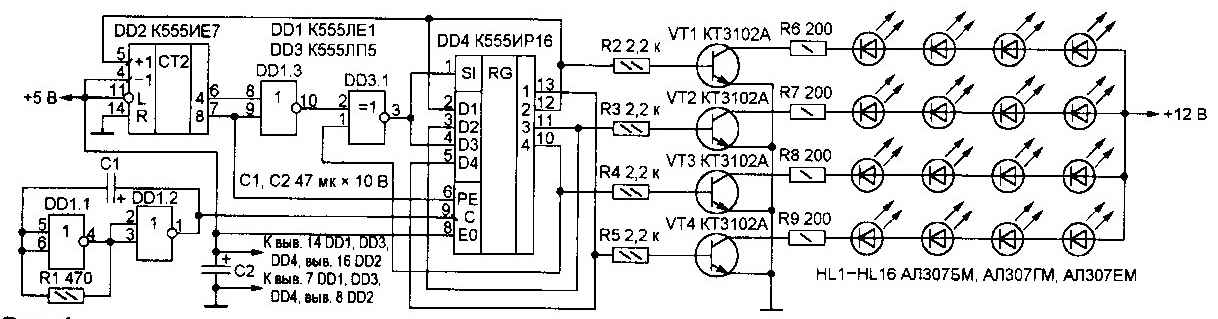

Схема устройства показана на рисунке 4.5. Его основа — четырехразрядный регистр сдвига с параллельной загрузкой К555ИР16 (DD4). Узел управления регистром состоит из двоичного счетчика К555ИЕ7 (DD2) и логических элементов DD1.3 и DD3.1.
Рисунок 4.5 – Переключатель светодиодных гирлянд
Задающий генератор автомата собран на элементах DD1.1 и DD1.2. Частота генерируемых импульсов — 3...4 Гц. Ее можно изменить подборкой номиналов резистора R1 и конденсатора С1. Гирляндами управляют ключи на транзисторах VT1— VT4. Все микросхемы можно заменять их функциональными аналогами из серий К155 или КР1533.
Каждую гирлянду составляют из четырех последовательно соединенных светодиодов произвольного цвета свечения. Если необходимы гирлянды из большего числа светодиодов, придется увеличить напряжение их питания (+ 12 В) из расчета 2...3 В на каждый дополнительный светодиод и подобрать номиналы резисторов R6—R9.
