ФУУМЭ / dibridno-plenoch_Lekhina
.docxСанкт-Петербургский государственный электротехнический университет им. В.И. Ульянова (Ленина) «ЛЭТИ»
Кафедра РТЭ
Отчет по лабораторной работе №1
«Исследование интегрально гибридно-плёночного усилителя низкой частоты»
Выполнил: Тиванов А.Н.
Кирьянов А.А.
Группа № 1201
Санкт-Петербург, 2014 г.

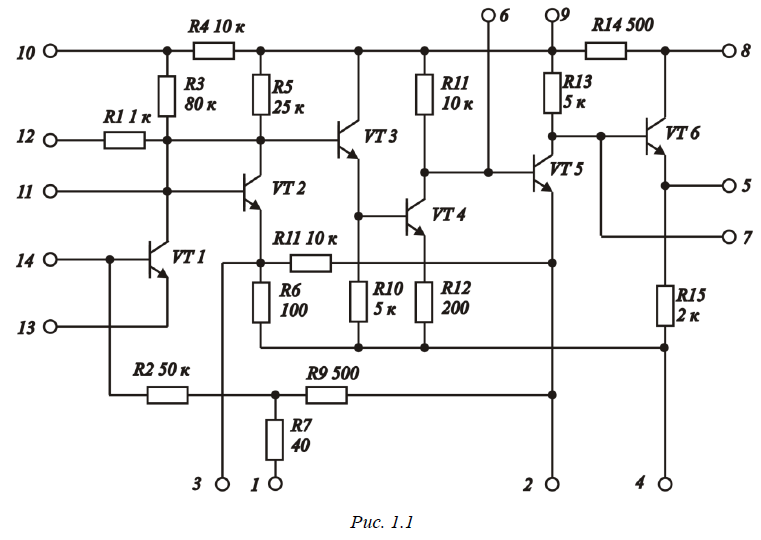

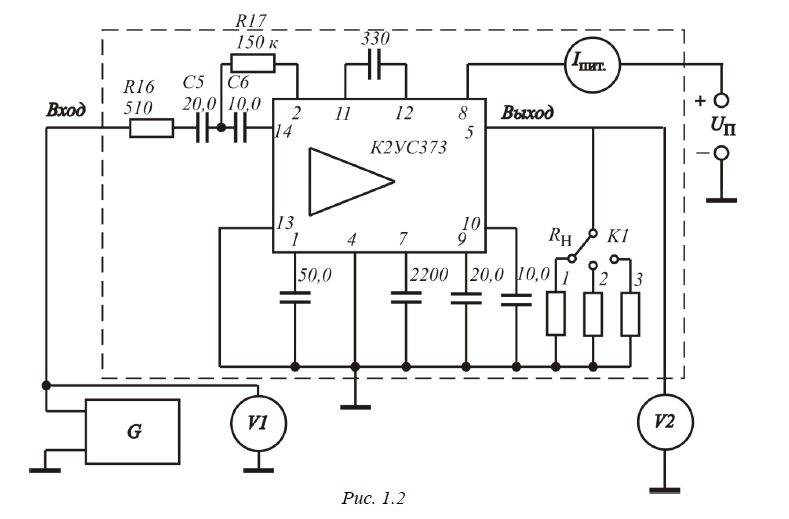

1.Блок-схема экспериментальной установки:
Амплитудные характеристики микросхемы при разных рабочих частотах и зависимости коэффициента усиления от уровня входного сигнала.

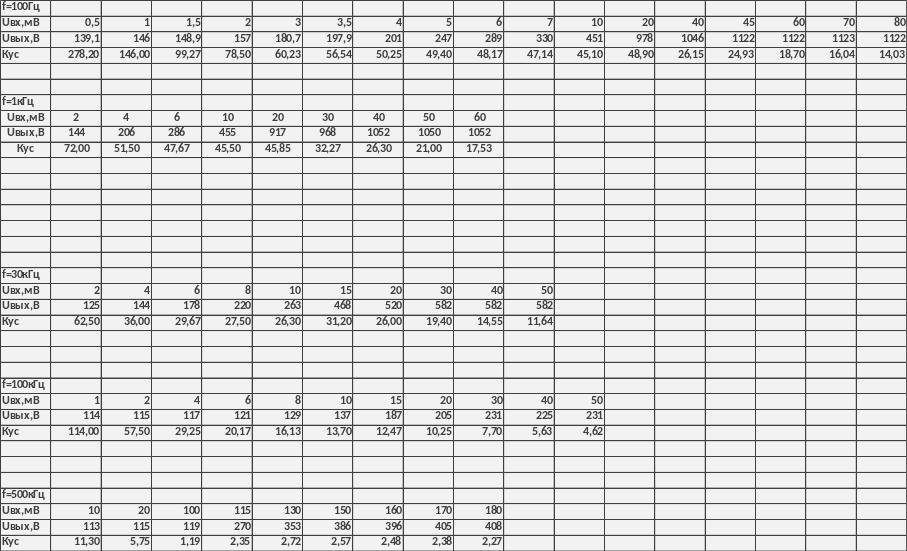

Таблица 1.

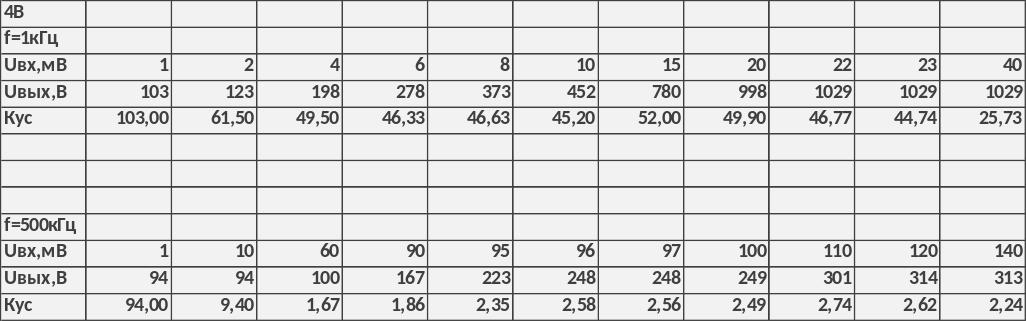

Таблица 2.

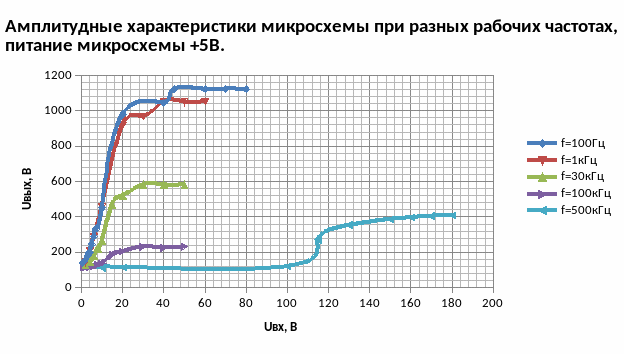

Рис.1.3. Амплитудные характеристики микросхемы при разных рабочих частотах, питание микросхемы +5В.

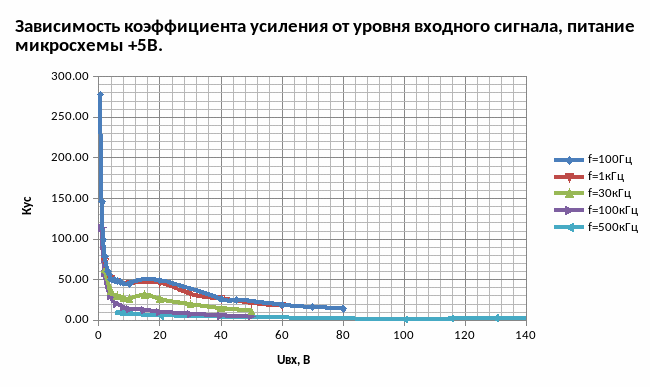

Рис.1.4. Зависимость коэффициента усиления от уровня входного сигнала, питание микросхемы +5В.

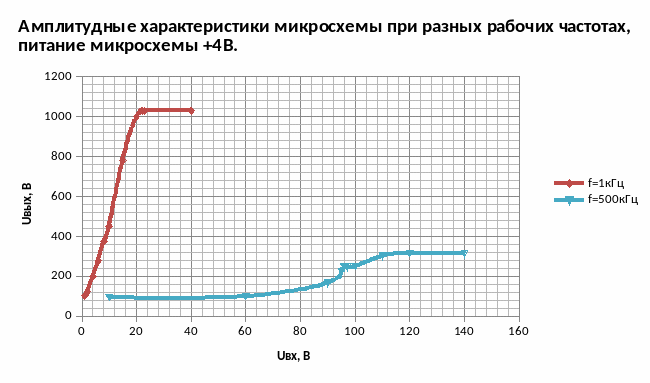

Рис.1.5. Амплитудные характеристики микросхемы при разных рабочих частотах, питание микросхемы +4В.

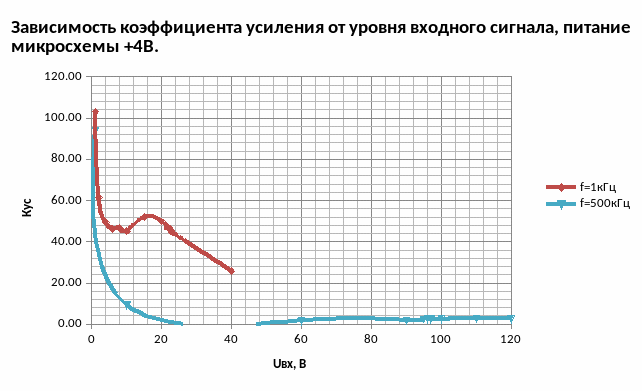

Рис.1.6. Зависимость коэффициента усиления от уровня входного сигнала, питание микросхемы +4В.

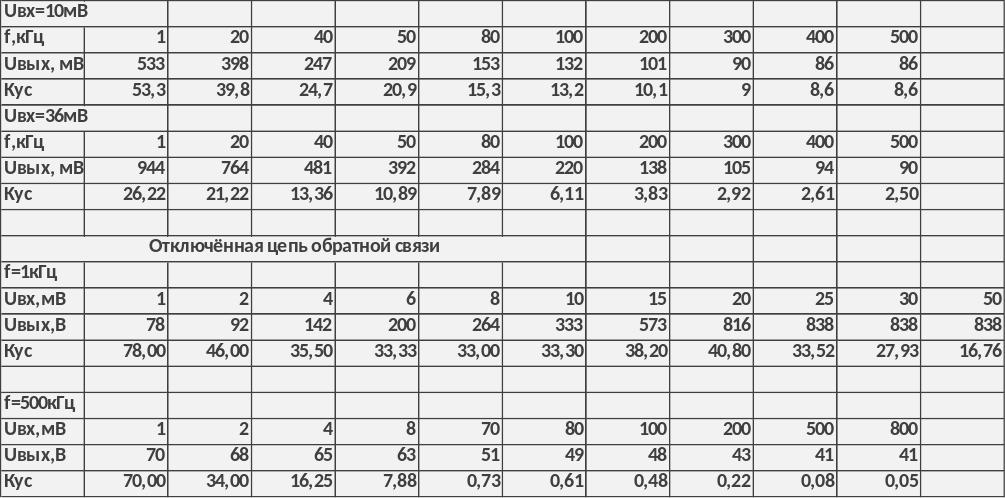

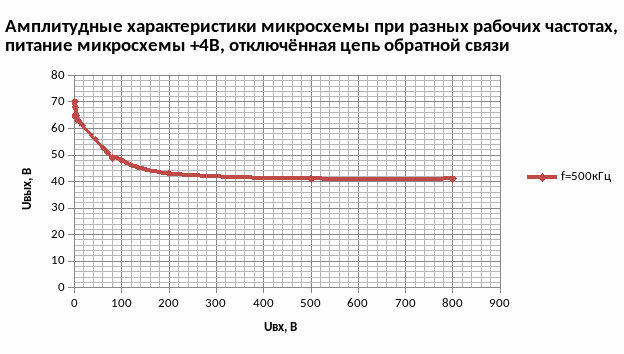

Рис.1.7. Амплитудные характеристики микросхемы при разных рабочих частотах, питание микросхемы +4В, отключённая цепь обратной связи
Рис.1.8. Амплитудные характеристики микросхемы при разных рабочих частотах, питание микросхемы +4В, отключённая цепь обратной связи

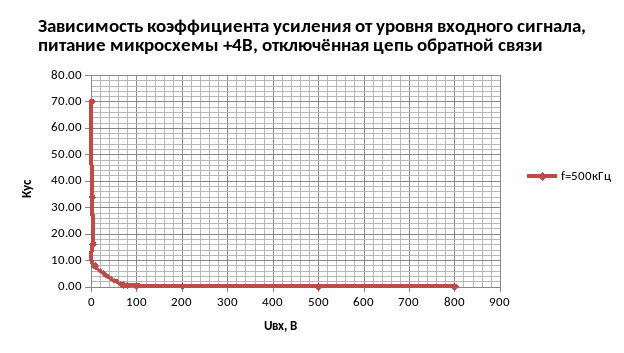

Рис.1.9. Зависимость коэффициента усиления от уровня входного сигнала, питание микросхемы +4В, отключённая цепь обратной связи

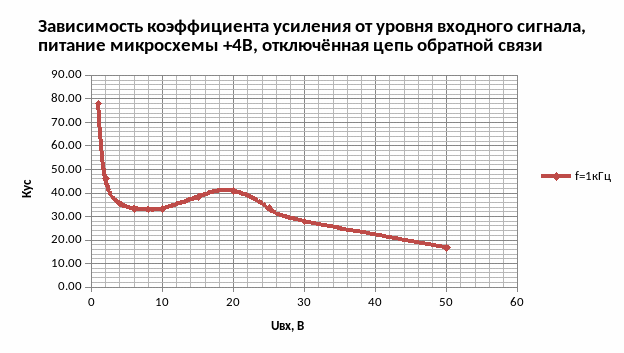

Рис.1.10. Зависимость коэффициента усиления от уровня входного сигнала, питание микросхемы +4В, отключённая цепь обратной связи
Частотные характеристики усилителя при постоянных значениях входного сигнала.

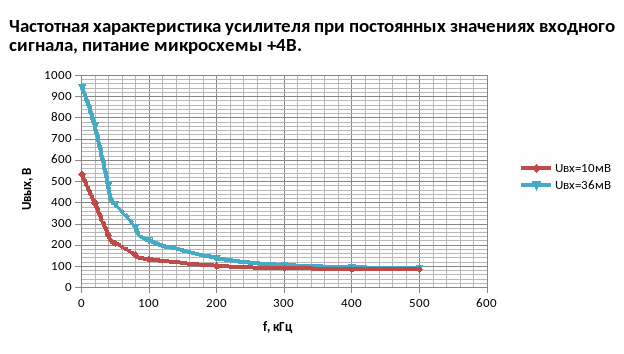

Рис.1.11. Частотная характеристика усилителя при постоянных значениях входного сигнала, питание микросхемы +4В.

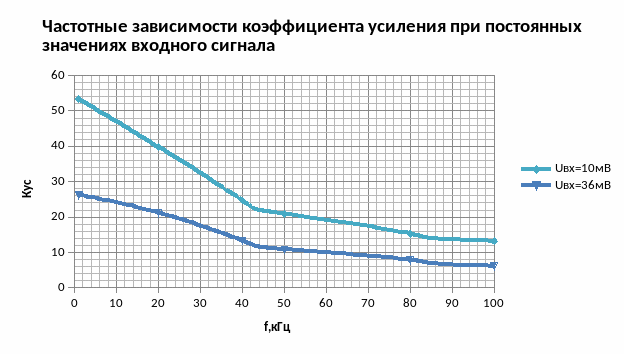

Рис.1.12. Частотные зависимости коэффициента усиления при постоянных значениях входного сигнала
Неравномерность АЧХ при Uвх=10мВ: 6,2. При Uвх=36мВ: 10,5.
