ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ
БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»
Кафедра математической кибернетики и информационных технологий
Лабораторная работа №4
«Мультиплексоры»
Выполнил студент -го курса
Группы
Москва ****
Цель работы: изучить принцип построения и экспериментально исследовать мультиплексор и демультиплексор. Синтезировать КЦУ на базе мультиплексора.
Задание :
1. Изучить принцип построения и экспериментально исследовать ИМС мультиплексора 8x1.
2. Изучить принцип построения и экспериментально исследовать демультиплексор 1x8 на базе ИМС дешифратора 3x8 с входом разрешения. Продемонстрировать результат преподавателю.
3. Синтезировать КЦУ, реализующее функцию 4-х аргументов, на базе ИМС мультиплексора 8x1, используя данные индивидуального задания из работы №2.
4. Ввести схему КЦУ в программу моделирования и исследовать ее работу в динамическом режиме. Сравнить результаты с результатами работы №2 и продемонстрировать преподавателю.
Индивидуальный вариант : № 5

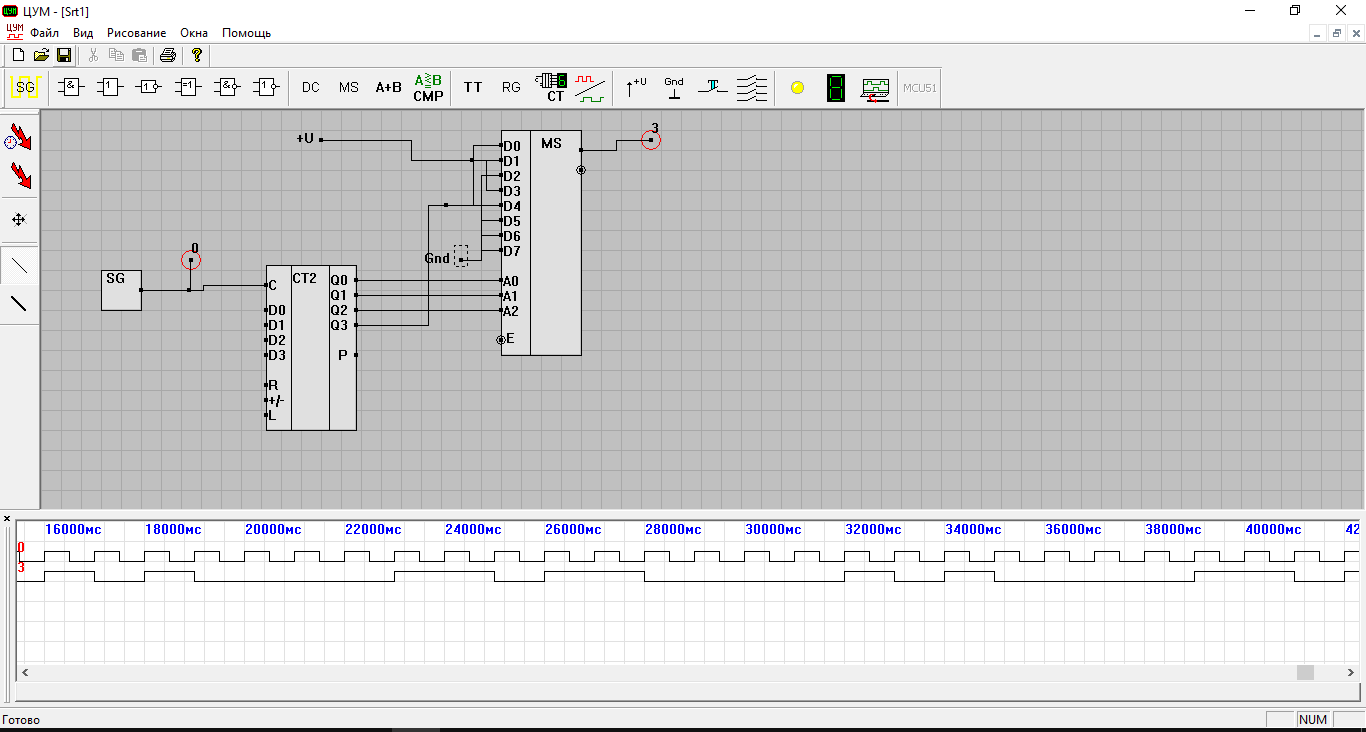

Рисунок 1. Исследование ИМС мультиплексора
Рисунок 2. Исследование демультиплексора (при нажатие на кнопку 1)
Рисунок 3. Исследование демультиплексора (при нажатие на кнопку 2)
Рисунок 4. Исследование демультиплексора (при нажатие на кнопку 4)
X3 |
X2 |
X1 |
X0 |
F |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
МДНФ:
Зависимость значения функции Y от старшего аргумента
Аргументы |
Значение функции |
||
X2 |
X1 |
X0 |
Y |
0 |
0 |
0 |
X3 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
X3 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
Синтез КЦУ на базе ИМС мультиплексора и показания осциллогрофа :
Рисунок 5. Синтез КЦУ на базе ИМС мультиплексора и показания осциллогрофа
