Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра телекоммуникаций и основ радиотехники (ТОР)

ИССЛЕДОВАНИЕ СПЕКТРОВ УПРАВЛЯЮЩИХ СИГНАЛОВ

Лабораторная работа по дисциплине «Сигналы электросвязи»

Студенты гр. 120-1

__________ Е.Д.Бормотов

__________ Ф.М.Крапивин

«__» _________2021 г.

Руководитель

__________ А.И.Попова

«__» _________2021 г.

Томск 2021

Оглавление

1 Введение 3

2 Домашнее задание 4

3 Ход работы 9

4 Заключение 16

  1. Введение

Целью работы являются:

  1. Анализ прохождения периодических сигналов через линейные цепи на основе спектрального и временного методов;

  2. Сравнение спектрального состава сигналов на входе и выходе простейших линейных цепей;

  3. Исследование искажений, возникающих при прохождении импульсов прямоугольной формы через простейшие фильтры верхних частот, нижних частот, полосовые фильтры.

  1. Домашнее задание

Номер рабочего места: 7

Частота следования с выходов 9 и 7:

Длительность импульса положительной полярности :

Размах импульса E:

Период периодического сигнала s(t):

Временные свойства s(t):

Формулы для расчета значения коэффициентов пропорциональности косинусоидальной и синусоидальной n-ых составляющих ряда Фурье:

Формула для расчета амплитуды n-ой гармоники:

Формула для расчета начальной фазы n-ой гармоники:

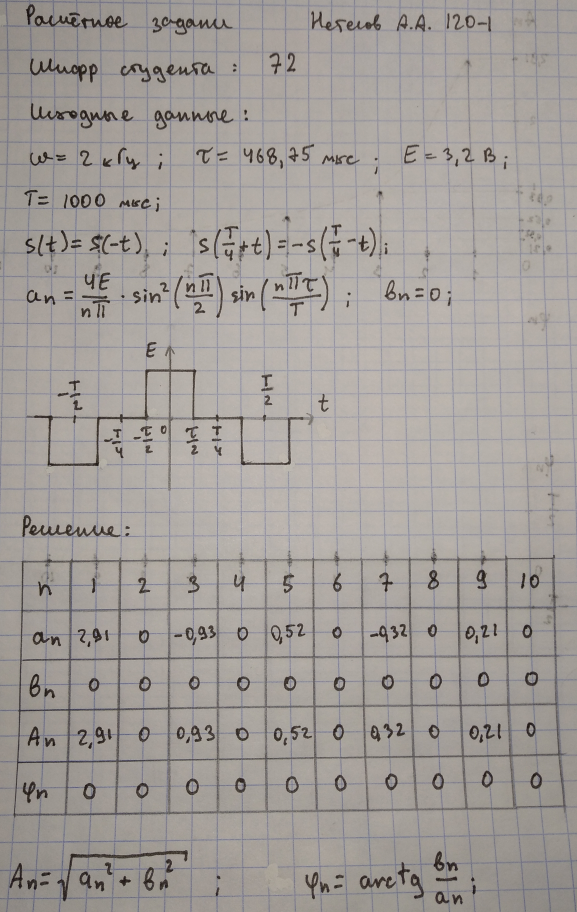

График сигнала изображен на рисунке 2.1.

Рисунок 2.1 – График сигнала s(t)

Расчеты коэффициентов представлены в таблице 2.1.

Таблица 2.1 – Расчеты коэффициентов

n

1

2

3

4

5

6

7

8

9

10

2.91

0

-0.93

0

0.52

0

-0.32

0

0.21

0

0

0

0

0

0

0

0

0

0

0

2.91

0

-0.93

0

0.52

0

-0.32

0

0.21

0

0

0

0

0

0

0

0

0

0

0

Спектр амплитуд показан на рисунке 2.2.

Спектр фаз изображен на рисунке 2.3.

Рисунок 2.2 – Спектр амплитуд

Рисунок 2.3 – Спектр фаз

Расчет сигнала s1 показан на рисунке 2.4

График сигнала s1 показан на рисунке 2.5

Рисунок 2.4 – Расчет s1

Рисунок 2.5 – График сигнала s1

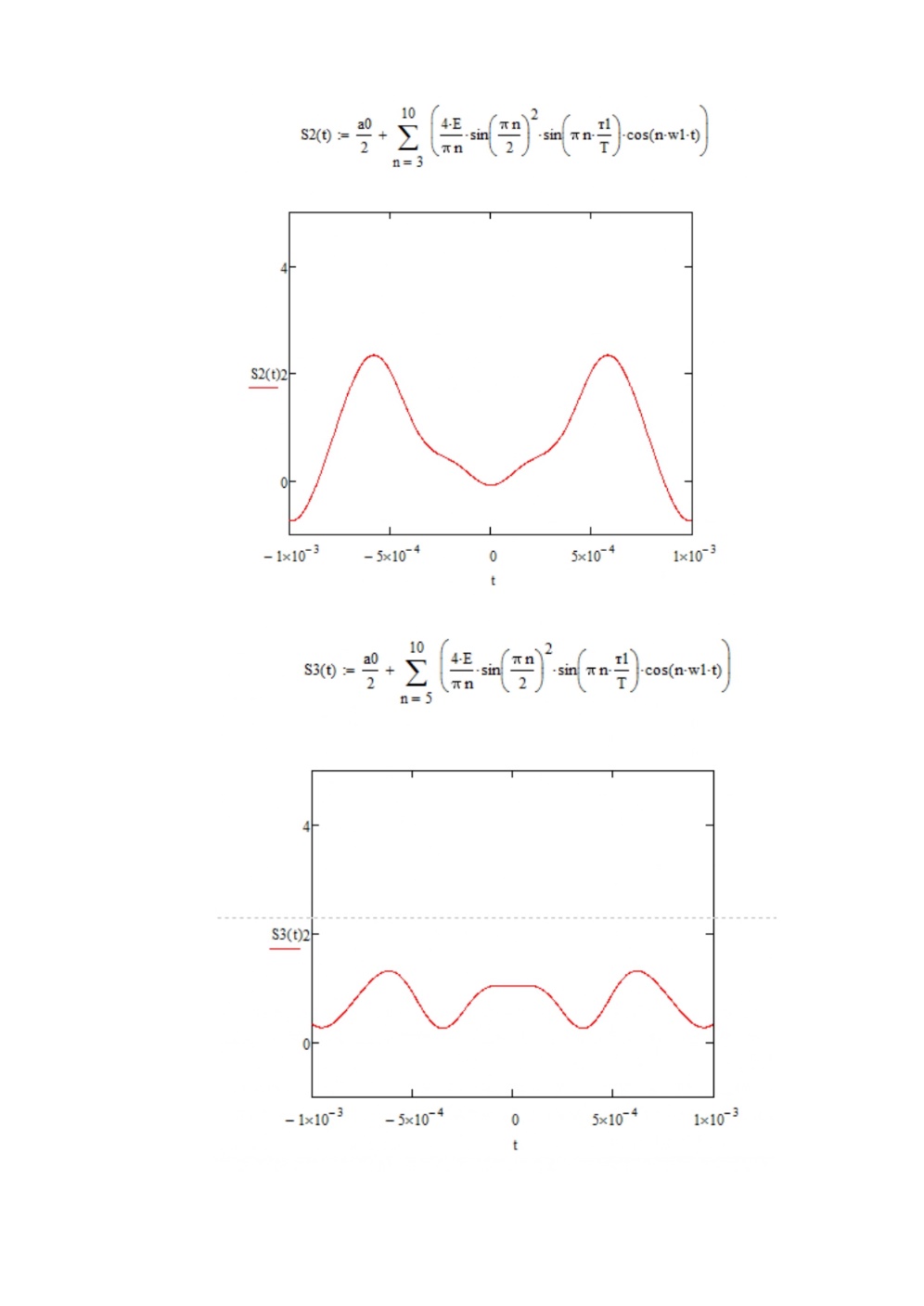

Расчет сигнала s2 показан на рисунке 2.6

График сигнала s2 показан на рисунке 2.7

Рисунок 2.6 – Расчет s2

Рисунок 2.7 – График s2

Расчет сигнала s3 показан на рисунке 2.8

График сигнала s3 показан на рисунке 2.9

Рисунок 2.8 – Расчет s3

Рисунок 2.9 – График s3

Расчет погрешностей для трех гармоник показан на рисунке 2.10.

Рисунок 2.10 – Погрешности для трех гармоник

  1. Ход работы

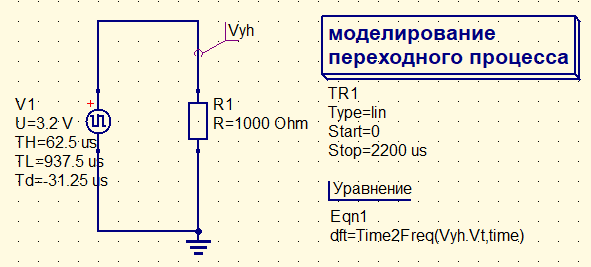

Соберем схему для исследования характеристик периодических сигналов. Схема представлена на рисунке 3.1.

Рисунок 3.1 – Исследуемая схема

Далее проведем моделирование сигнала и рассмотрим его в декартовой системе координат, а также рассмотрим спектральную составляющую сигнала.

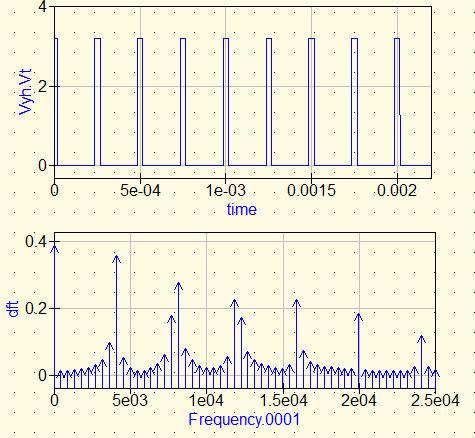

Рисунок 3.2 – Форма сигнала в декартовой системе координат

Рисунок 3.3 – Исследование спектрального состава сигнала

Далее добавим второй источник импульсного сигнала и повторим действия с новой схемой.

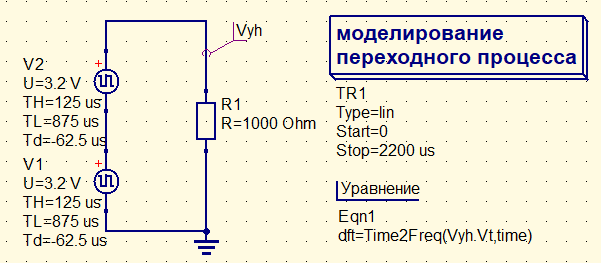

Рисунок 3.4 – Схема для исследования характеристик периодических сигналов со вторым источником импульсного сигнала V2

Рисунок 3.5 – Временная характеристика исследуемой цепи

Рисунок 3.6 –Спектральная характеристика исследуемой цепи

Далее изменим длительность импульса, уменьшая его в два раза, и повторим моделирование и исследование спектральной составляющей сигнала.

Рисунок 3.7 – Схема с длительностью импульса 62.5 мкс

Рисунок 3.8 – Временная характеристика исследуемой цепи

Рисунок 3.9 – Спектральная характеристика исследуемой цепи

Рисунок 3.10 – Схема с длительностью импульса 31.25 мкс

Рисунок 3.11 – Временная характеристика исследуемой цепи

Рисунок 3.12 – Спектральная характеристика исследуемой цепи

Далее уменьшим период повторения последовательности импульсов.

Рисунок 3.16 – Схема с периодом повторения последовательности импульсов 500 мкс

Рисунок 3.17 – Результат моделирования

Рисунок 3.18 – Схема с периодом повторения последовательности импульсов 250 мкс

Рисунок 3.19 – Результат моделирования

  1. Заключение

В ходе работы был исследован спектральный состав периодической последовательности униполярных и знакопеременных импульсов прямоугольной формы в зависимости от частоты следования и длительности импульса.
