ЭМПиВ №15 лабораторная работа
.docФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики (МТУСИ)
Кафедра технической электродинамики и антенн
Лабораторная работа № 15
по дисциплине «Электромагнитные поля и волны»:
«Исследование структуры поля, возникающего при падении электромагнитной волны на плоскую металлическую пластину»
Вариант №3а
Выполнили студенты группы -
-
Проверил Ястребцова О.И.
Москва, 0000
Цель работы: Исследование структуры поля, возникающего при отражении электромагнитной волны от плоской границы раздела «воздух-металл»

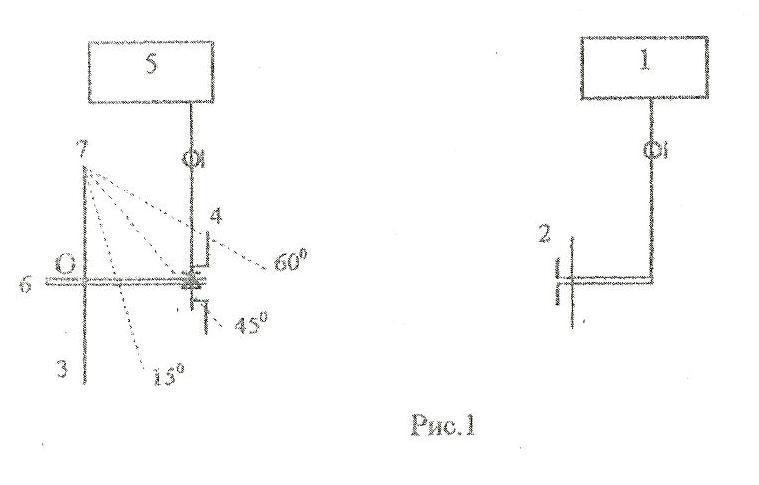

Схема лабораторной установки:
Генератор
Передающая антенна
Металлическая пластина
Передвижная антенна
Измерительный усилитель
Измерительная линейка
Ось, относительно которой происходит изменение угла φ
Расчетные формулы:
- Положение n-ого узла
- Длина волны
- Фазовая скорость
- Скорость распространения энергии
Для
нормально поляризованной падающей
волны.

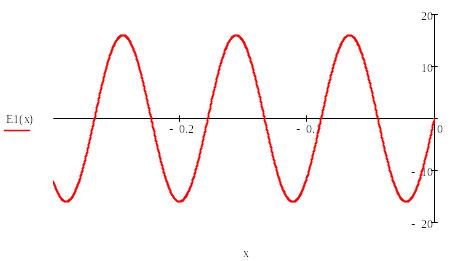

составляющая
Еу
составляющая
Нz

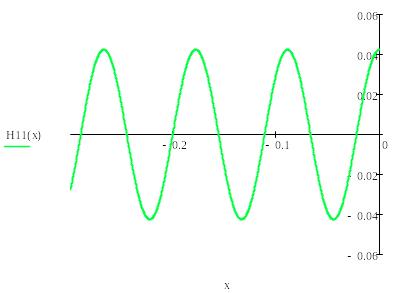

составляющая Нх
Для
параллельно поляризованной падающей
волны

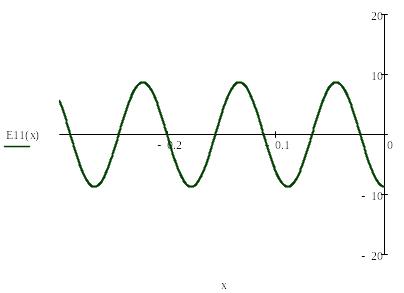

составляющая
Еz
составляющая
Ех

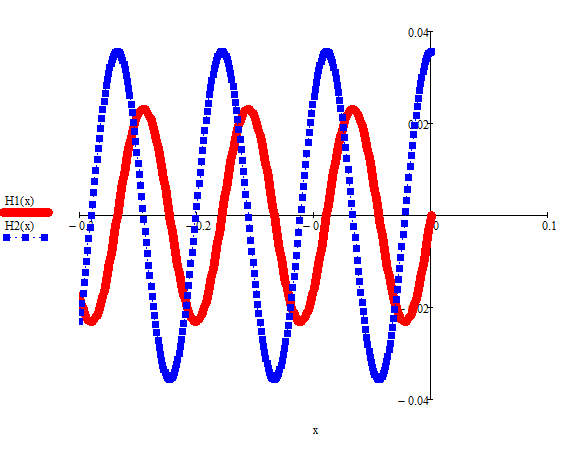

составляющая
Ну
Таблица результатов измерений:
При частоте 3330
угол |
0° |
15° |
30° |
1 узел |
95 |
118.25 |
107 |
2 узел |
138 |
164 |
154.5 |
λ |
86 |
91.5 |
95 |
При частоте 3300
Угол |
0° |
15° |
30° |
1 узел |
76 |
76 |
0 |
2 узел |
135.5 |
139.5 |
65 |
Λ |
119 |
127 |
130 |

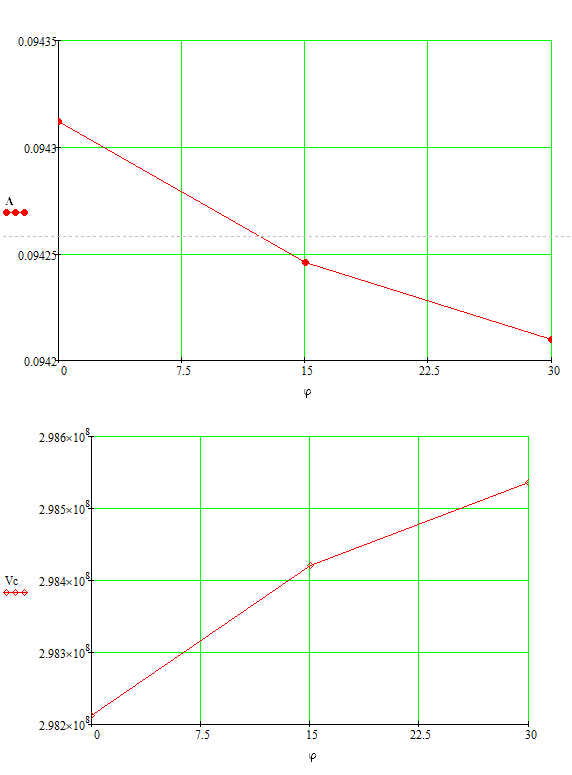

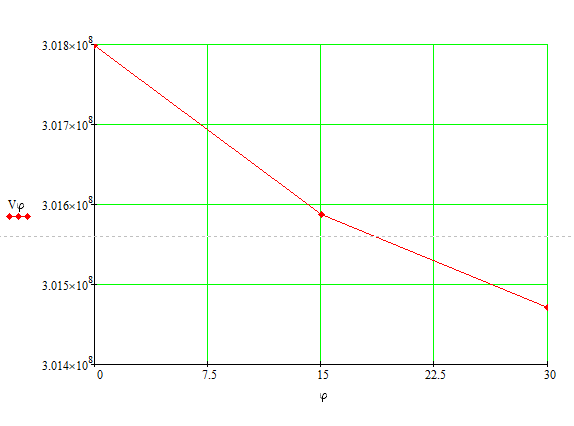

Для таблицы №1

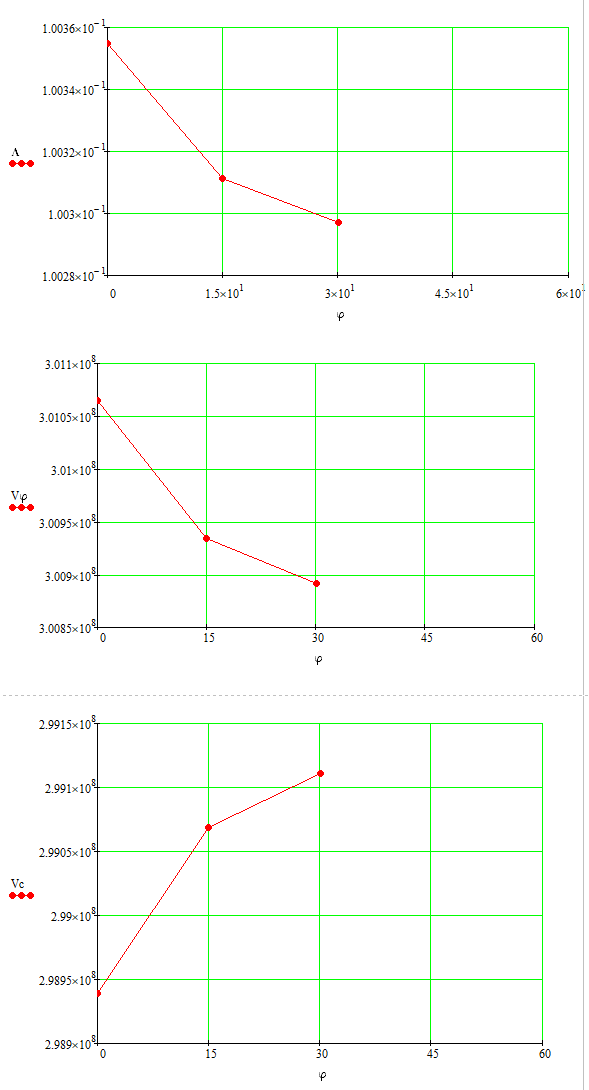

Для таблицы №2
