ЭМПиВ №11 лабораторная работа
.docxФедеральное агентство связи
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
Кафедра технической электродинамики и антенн
Лабораторная работа №11
Исследование полей в круглом волноводе
Выполнил:
Группа:
Москва 2012
Цель работы:
Изучение волн типа и в круглом волноводе.
Экспериментальное исследование волн типа и .
Сравнение экспериментальных результатов с данными теории.
Задание к расчётной части:
№ п.п.
f, ГГц
3
8,6…9,1
Выбрать размеры круглого волновода, обеспечивающего одноволновый режим работы на волне в заданном диапазоне частот.
В диапазоне по волноводу может распространяться только один тип волны – .
Тогда:
,
Где
Выбрать размеры круглого волновода, обеспечивающего возможность распространения волн типа и в заданном диапазоне частот.
Для распространения волн типа и по круглому волноводу необходимо выполнение условия:
, тогда:
Выберем
Рассчитать длины волн в круглом волноводе для трёх частот заданного диапазона по формуле:
,
f, ГГц , м |
8,6 |
9,1 |
9,6 |
, м |
0,048 |
0,043 |
0,039 |
, м |
0,078 |
0,061 |
0,051 |
Экспериментальная часть:
3.1 Исследование осесимметричной волны типы в волноводе круглого сечения:
а) Снимем зависимость показаний индикатора от угловой координаты в пределах от до через . Результаты измерений занесём в таблицу:
|
0 |
15 |
30 |
45 |
60 |
75 |
90 |
105 |
120 |
135 |
150 |
165 |
180 |
|
24 |
24 |
24 |
24 |
24 |
25 |
26 |
26 |
26 |
25 |
25 |
26 |
26 |
|
0.92 |
0.92 |
0.92 |
0.92 |
0.92 |
0.96 |
1 |
1 |
1 |
0.96 |
0.96 |
1 |
1 |
|
0,96 |
0,96 |
0,96 |
0,96 |
0,96 |
0,98 |
1 |
1 |
1 |
0,98 |
0,98 |
1 |
1 |
б) Определим коэффициент стоячей волны (КСВ) в линии:
в) Определить длину волны в волноводе :
Первый ноль был обнаружен на 10 см, а второй на 40, следовательно длина волны равна:
3.2 Исследование основной волны типы в волноводе круглого сечения:
а) Снимем зависимость показаний индикатора от угловой координаты в пределах от до через . Результаты измерений занесём в таблицу:
|
0 |
15 |
30 |
45 |
60 |
75 |
90 |
105 |
120 |
135 |
150 |
165 |
180 |
|
16 |
25 |
26 |
22 |
13 |
3 |
0 |
0 |
0 |
0 |
2 |
9 |
18 |
|
0,62 |
0,96 |
1 |
0,85 |
0,5 |
0,12 |
0 |
0 |
0 |
0 |
0,08 |
0,35 |
0,69 |
|
0,78 |
0,98 |
1 |
0,92 |
0,71 |
0,35 |
0 |
0 |
0 |
0 |
0,28 |
0,59 |
0,83 |
б) Определим коэффициент стоячей волны (КСВ) в линии:
в) Определить длину волны в волноводе :
Первый ноль был обнаружен на 10 см, а второй на 30, следовательно длина волны равна:

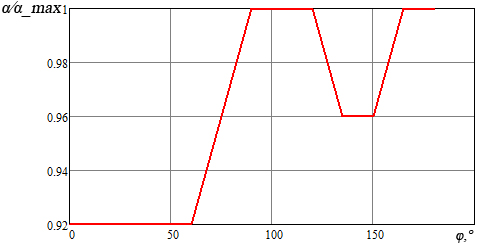

График зависимости электрического поля в поперечном сечении от угла для волны :

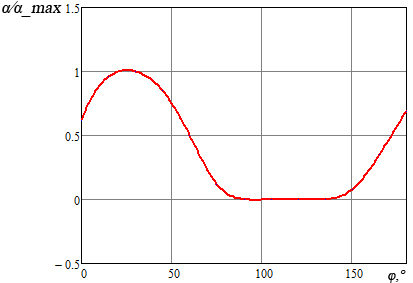

График зависимости электрического поля в поперечном сечении от угла для волны :
Вывод: В ходе изучения распространения волн типа и в круглом волноводе были найдены их длины волн, и , что равно длинам волн полученным в домашнем расчёте и , следовательно, расчёт произведен, верно.
