Фазорасщепительный каскад

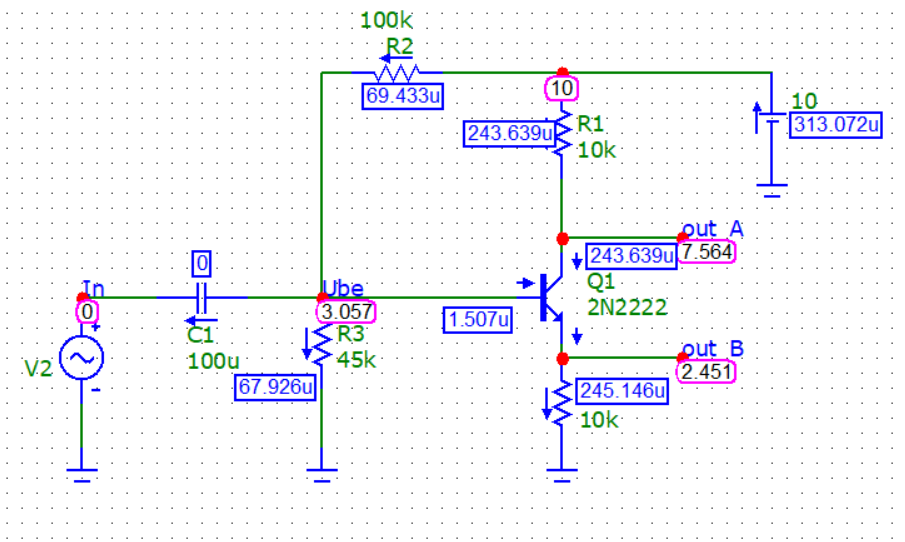

Рисунок 14 – Схема усилителя напряжения с за счет
Если увеличить сопротивление в цепи эмиттера и сделать его равным значению сопротивления в цепи коллектора (рисунок 14), то можно получить на двух выводах усилительного каскада (out_A и out_B), а именно с коллектора и эмиттера, равные, но противоположные по фазе выходные напряжения (рисунок 14), они показаны в диапазоне от 0 до 10 В.

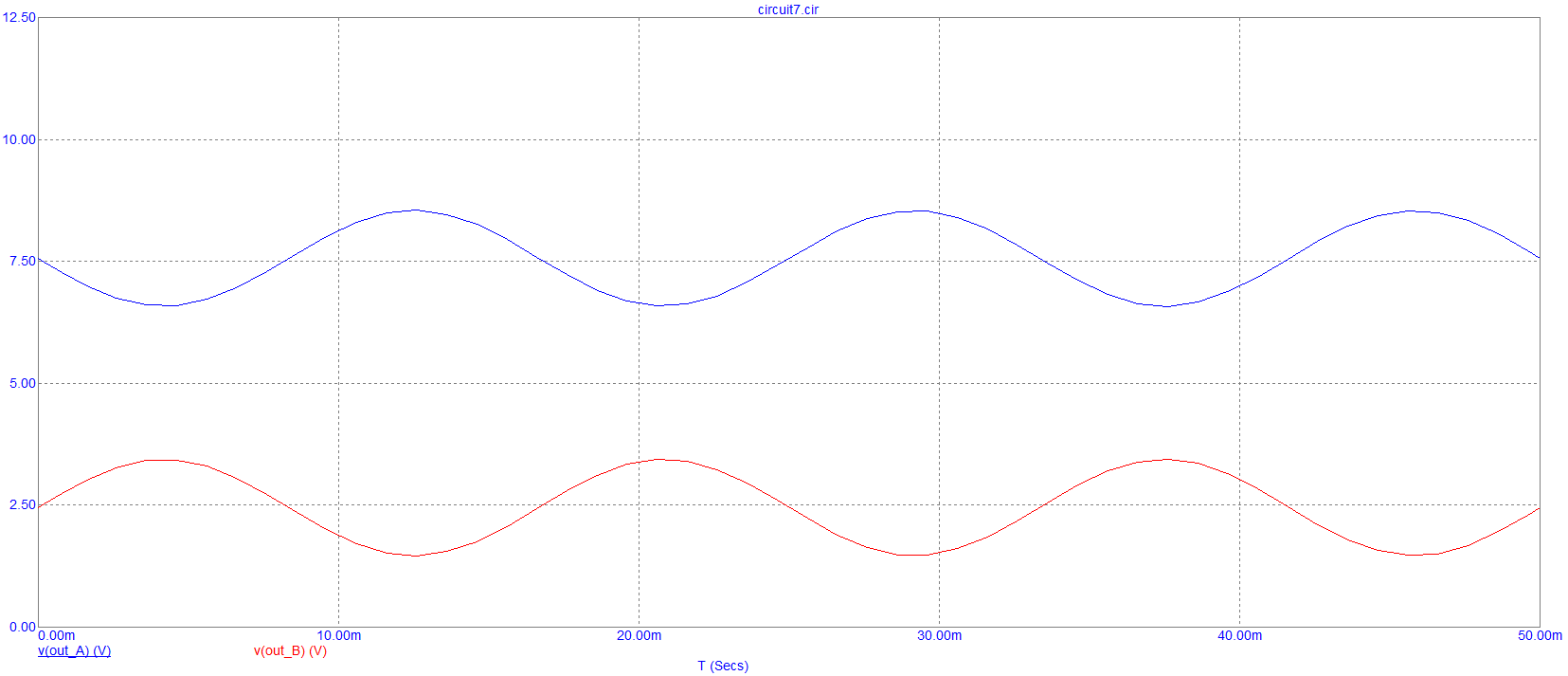

Рисунок 15 –Напряжение с выходов
Уровни постоянного напряжения на выходах out_A и out_B, полученные в результате моделирования, соответствуют средним значениям напряжений на этих выходах.
Переход к схеме с общим коллектором (эмиттерному повторителю)
При уменьшении сопротивления резистора R1 (рисунок 16) происходит перемещение выходного синусоидального напряжения вверх к шине источника питания и уменьшение его амплитуды. Выходное напряжение на эмиттерном резисторе остается неизменным , т. е. изменения резистора R1 не влияют на его значение.

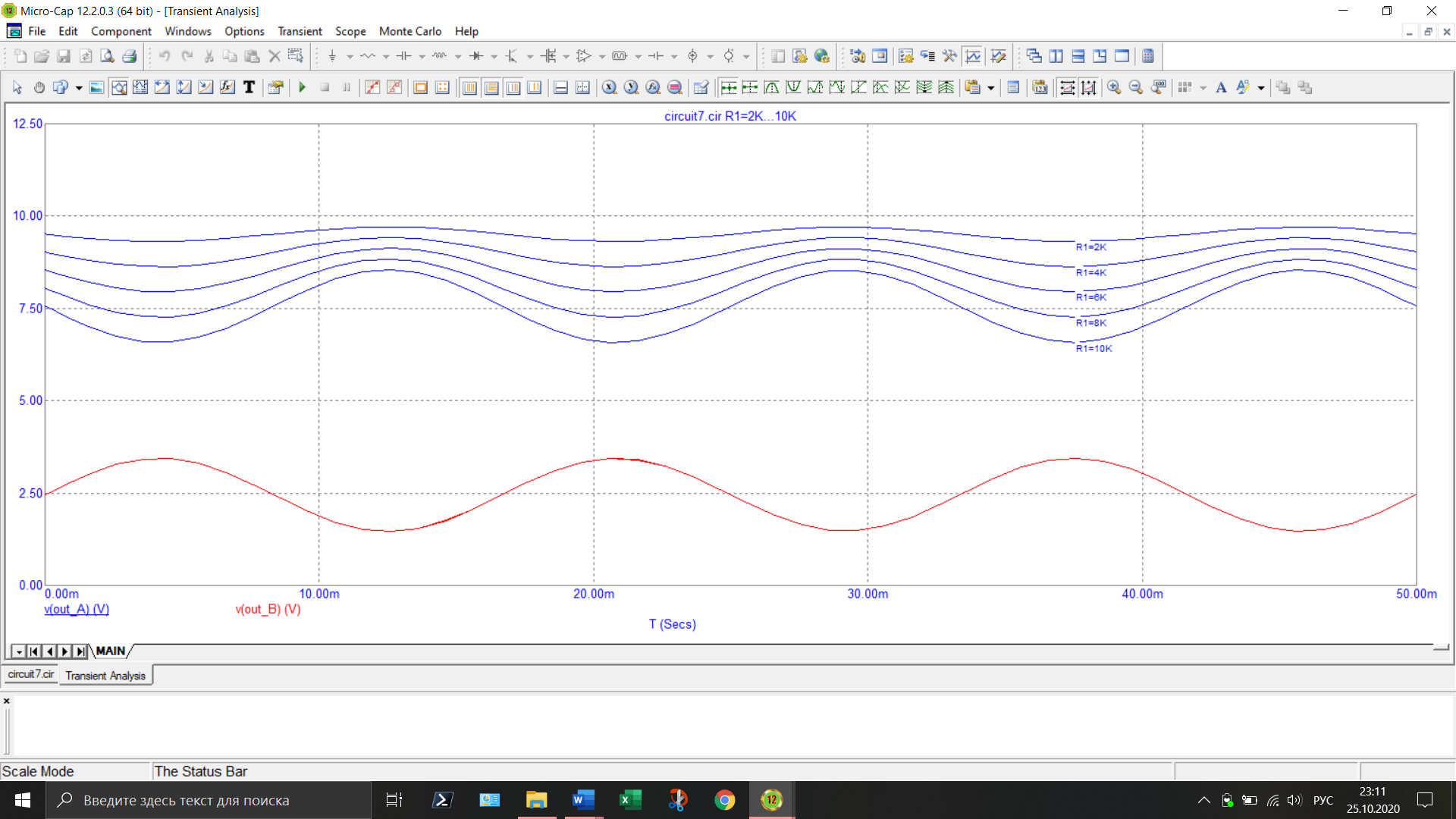

Рисунок 16 – Результаты моделирования схемы фазорасщепителя в Transient Analysis при различных значениях
Данную схему можно считать генератором тока, т.к. ток коллектора почти не зависит от напряжения КЭ.
Каскад с ок – эмиттерный повторитель. Эмиттерный повторитель как генератор тока.
Рисунок 17 – Результаты моделирования схемы с ОК, как генератора тока в режиме по постоянному току

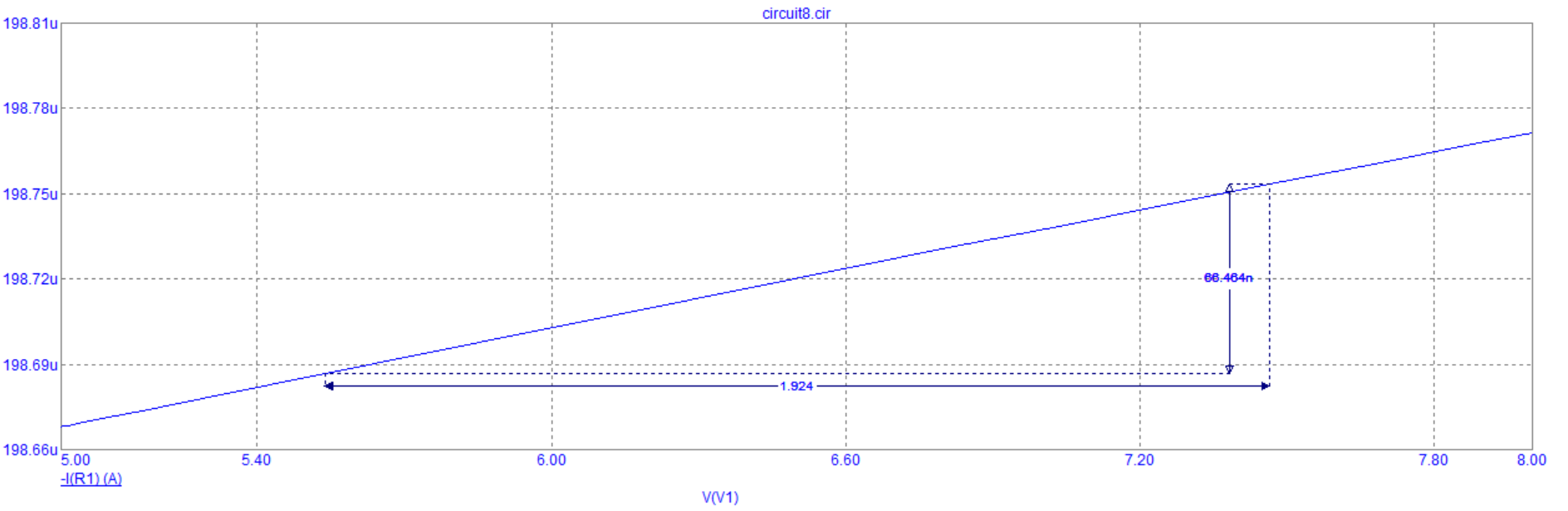

Рисунок 18 – Зависимость от напряжения
Каскад усиления с общей базой (об)
При подаче входного напряжения на эмиттер транзистора может быть получен каскад усиления с ОБ.

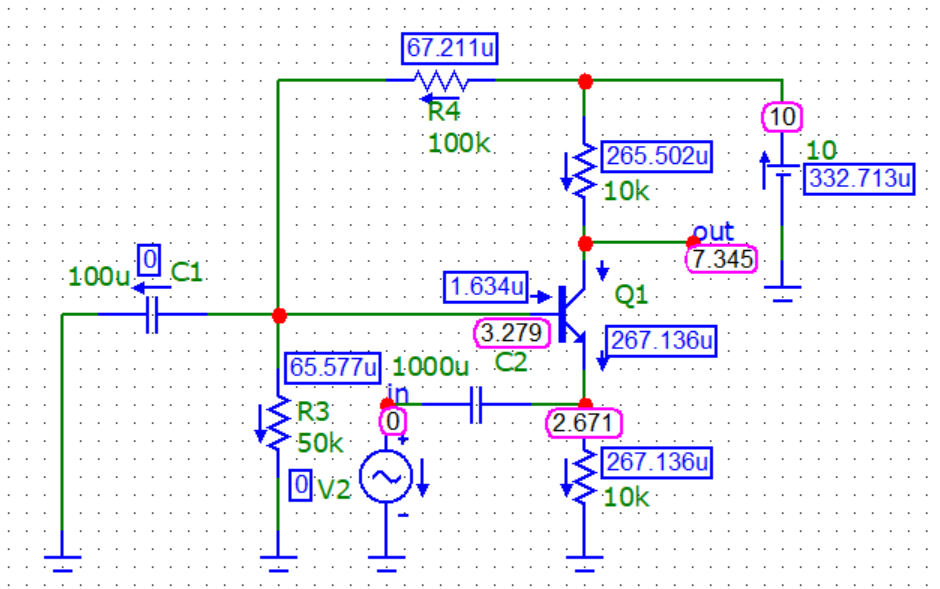

Рисунок 19 – Схема усилителя с общей базой
Выходное напряжение каскада дает коллекторный ток, проходящий через резистор . Положительная полуволна: вызывает уменьшение коллекторного тока из-за закрытия транзистора, что , отрицательная полуволна, наоборот.

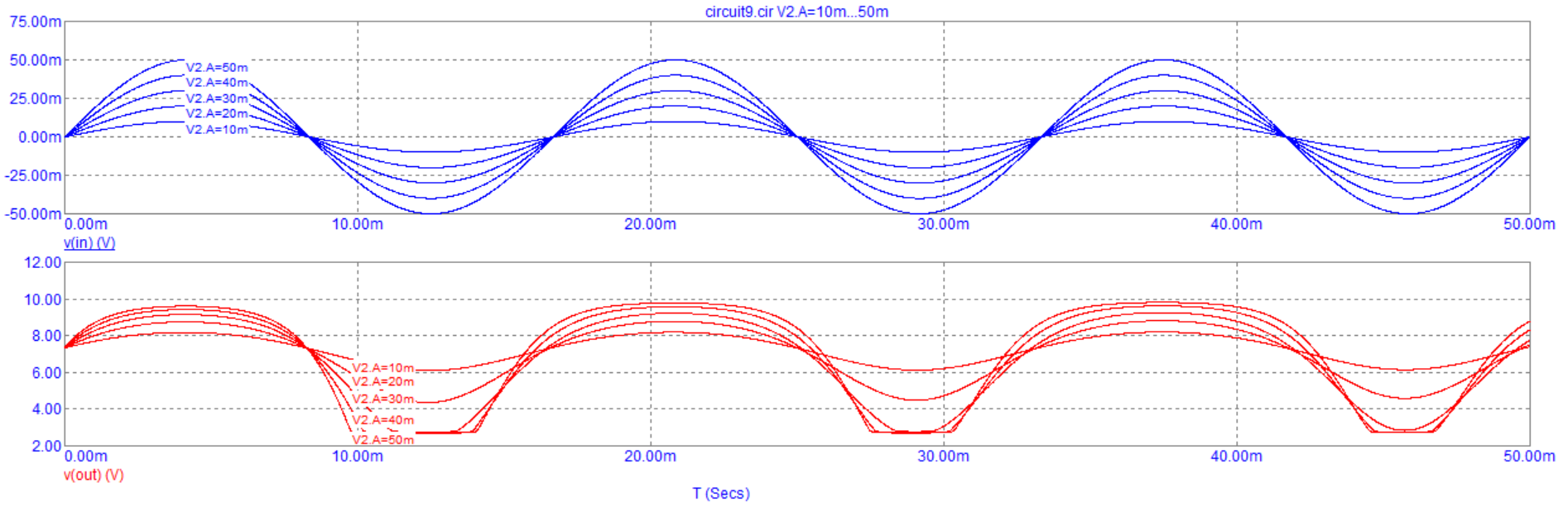

Рисунок 20 – Результаты моделирования схемы с ОБ при различных значениях входного напряжения
Коэффициент усиления по напряжению для схемы равен 100. При увеличении значения входного напряжения свыше 25мВ происходит резкий рост нелинейных искажений.
Выводы
В ходе данной лабораторной работы были изучены возможности динамического анализа по постоянному току на примере расчёта параметров и моделирования работы усилительных каскадов на биполярных транзисторах по схемам с общим эмиттером (ОЭ), коллектором (ОК) и общей базой (ОБ). Были рассмотрены различные конфигурации схем, произведены расчёты их компонентов, рассмотрены их достоинства и недостатки.
Доказано, что схеме с ОЭ обеспечивает максимальное усиление (по напряжению, по току, т. е. по мощности), а также инвертирует сигнал.
Схема с ОК усиление идет только по току, однако за счёт сильной ООС схемы её можно использовать для согласования каскадов по сопротивлению. Так же схема не инвертирует сигнал.
Схема с ОБ дает наименьшее усиление, однако в ней не происходит инвертирование фазы сигнала, а уровень шумов на высоких частотах самый низкий.
