7. Чувствительность ип (статистическая и динамическая)

Чувствительность ИП - отношение вариации сигнала S на выходе к изменению измеряемой величины m, которое вызвало эту вариацию сигнала

Статическая чувствительность ИП - отношение величины 𝑆_𝑖 на выходе к соответствующему значению 𝑚_𝑖 измеряемой величины

Динамическая чувствительность ИП - отношение скорости изменения выходного сигнала S к соответствующей скорости изменения входного сигнала m:

8. Порог чувствительности, полный диапазон работы ип

Частотная характеристика S(f) ИП: зависимость чувствительности ИП в динамическом режиме от частоты.

Причины изменения значений частотной характеристики:

• механическая,

• тепловая,

• электрическая инерция;

• переходные процессы в электрической измерительной цепи (наличие R, L и С) с 𝜏=RC(L/R)

Частотная характеристика определяется совместно

ИП+ входная измерительная цепь

Порог чувствительности - минимальное изменение измеряемой величины (входного сигнала), вызывающее изменение выходного сигнала

Полный диапазон работы ИП - отношение естественного предела измерения 𝑥𝑛 к порогу чувствительности ∆0

9. Линейность ип, быстродействие ип. Воспроизводимость измерений

Система линейна в определенном диапазоне измеряемых величин, если ее чувствительность не зависит от значения измеряемой величины, то есть остается постоянной. В линейном диапазоне полезный сигнал во всех элементах измерительной цепи пропорционален значениям измеряемой величины, т.е. если все другие устройства, связанные с измерительным преобразователем также линейны.

Линеаризация – введение коррекции в измерительную систему ИП с целью получения выходного сигнала, пропорционального возможным вариациям измеряемой величины.

Быстродействие ИП – интервал времени, проходящий от момента резкого (ступенчатого) изменения измеряемой величины до уровня, отличающегося на фиксированную величину (,%) от установившегося значения выходного сигнала ИП.

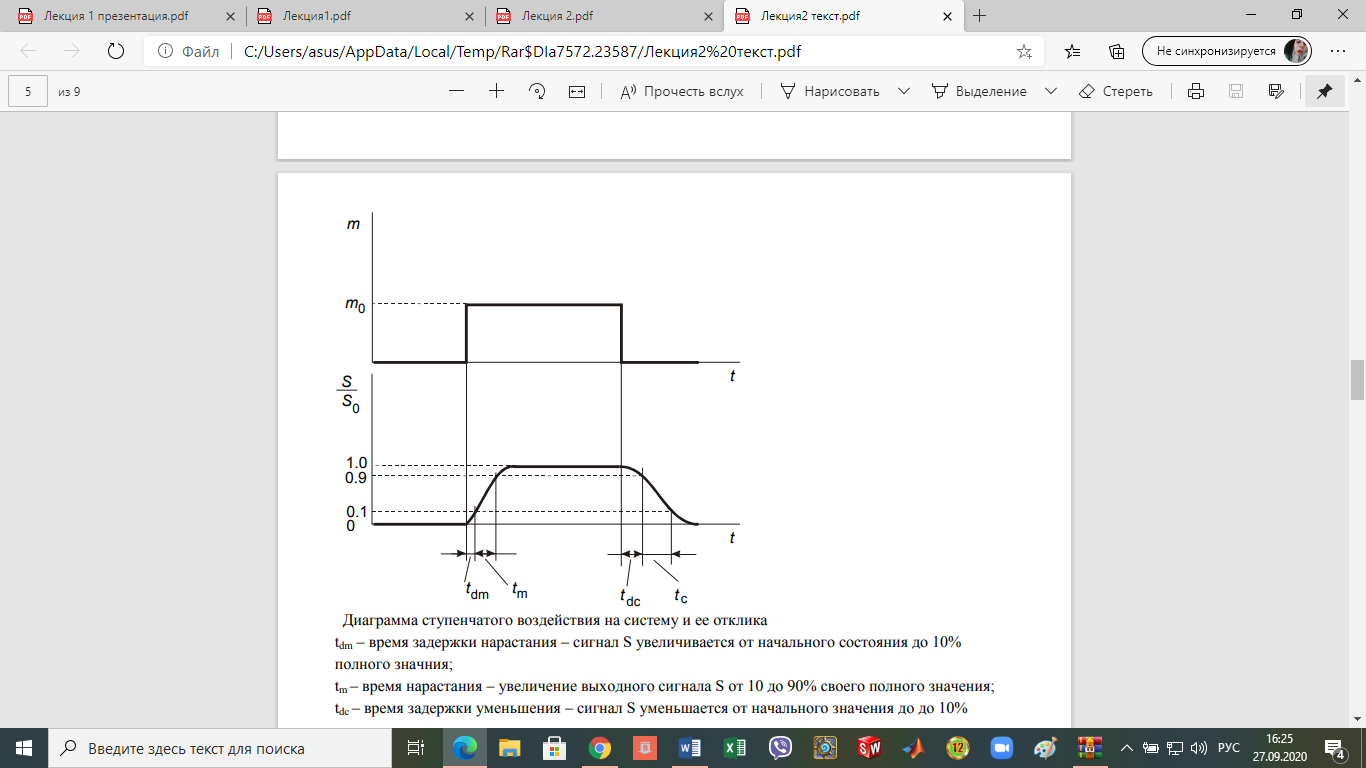

Диаграмма ступенчатого воздействия на систему и ее отклика tdm – время задержки нарастания – сигнал S увеличивается от начального состояния до 10% полного значния; tm – время нарастания – увеличение выходного сигнала S от 10 до 90% своего полного значения; tdc – время задержки уменьшения – сигнал S уменьшается от начального значения до до 10% полного изменения; tc – время убывания (спада) - уменьшения выходного сигнала S от 10 до 90% своего полного изменения.

Время установления – интервал времени (tr), который должен пройти … , определяется, указывая величину , которой оно соответствует – tr().

Воспроизводимость - обеспечение постоянства выходных сигналов ИП в идентичных условиях эксплуатации.

* Взаимозаменяемость - качество серии ИП, гарантирующее пользователю идентичность результатов (с определенным допуском) всякий раз, когда любой ИП этой серии применяется в идентичных условиях.

10. Разрешающая способность ип. Локальная ип

Разрешающая способность - наибольшая точность, с которой осуществляется измерение; минимальное приращение первичного информативного сигнала, которое может быть зарегистрировано на выходе ДП (датчик-преобразователь). Измеряется в абсолютных значениях величины первичного информативного сигнала. Разрешение ИП не может быть одинаковым во всем его рабочем диапазоне, для некоторых видов ИП оно подчиняется определенному закону. Зависимость разрешения от условий работы и воздействия внешних дестабилизирующих факторов очевидна.

Локальность ИП – минимальная область, с которой может быть воспринять первичный информативный сигнал.
