Prakticheskaya_Rabota_5
.docxФедеральное агентство связи
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Дисциплина «Информационная экология»
Лабораторная работа №5
«Очистка воздуха от аэрозольных примесей. Типовой расчет циклона»
Выполнили студенты
м.
Проверила:
Доц. Ерофеева В.В.
Москва 2020 г.
Практическое задание №5.
Вариант 5.
«Очистка воздуха от аэрозольных примесей. Типовой расчет циклона»
Цель работы:
Вычислить Аэрозоли (дисперсные системы, которые состоят из взвешенных в газовой среде (чаще всего в воздухе) мелких частиц) могут содержаться в выбросах в виде пыли (аэрозоль с твердой дисперсной фазой) или тумана (аэрозоль с твердой дисперсной фазой). Для очистки от пыли используют четыре класса аппаратов: сухие пылеуловители, мокрые пылеуловители, фильтры и электрофильтры. Циклоны – наиболее распространенные установки сухого пылеулавливания (рис. 1).

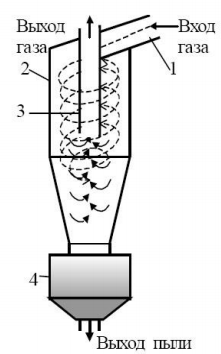

Рис. 1. Принципиальная схема циклона.

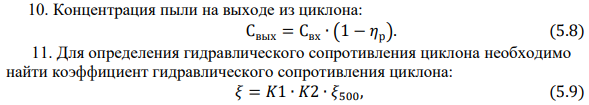

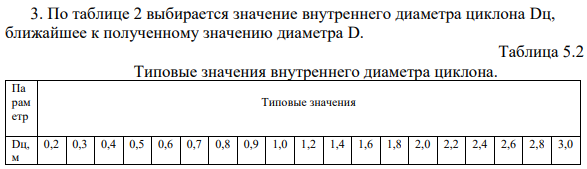

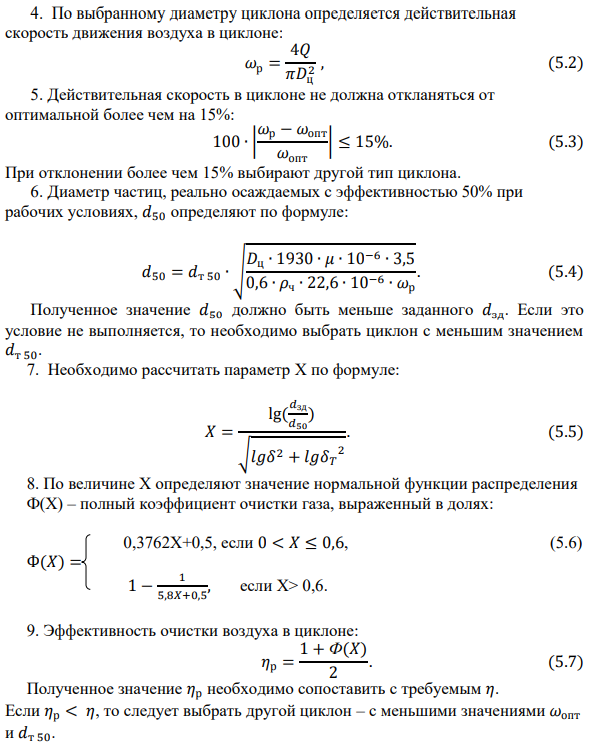

Алгоритм вычислений:

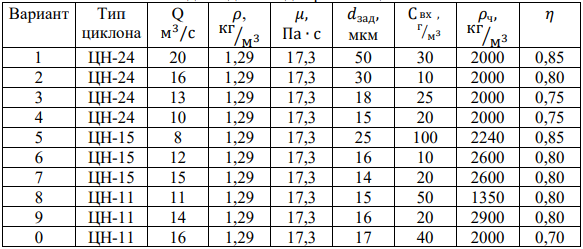

Изначальные данные:

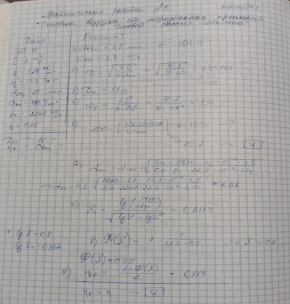

Расчёты:
Основные результаты, сведённые в таблицу:
Значение |
Результат |
Dц, м |
1,8 |
ωр, |
3,14 |
X |
0,6557 |
Ф(X) |
0,77 |
ηр |
0,885 |
Cвых, |
11,5 |
ξ |
139,5 |
ΔP, |
887,14 |
N, Вт |
13307,1 |
Вывод:
Перед нами была поставлена задача, в которой целью был расчёт мощности циклона для очистки воздуха. Мы придерживались алгоритма выполнения данной лабораторной работы и получили нужные значения и результаты, которые мы указали в таблице.
