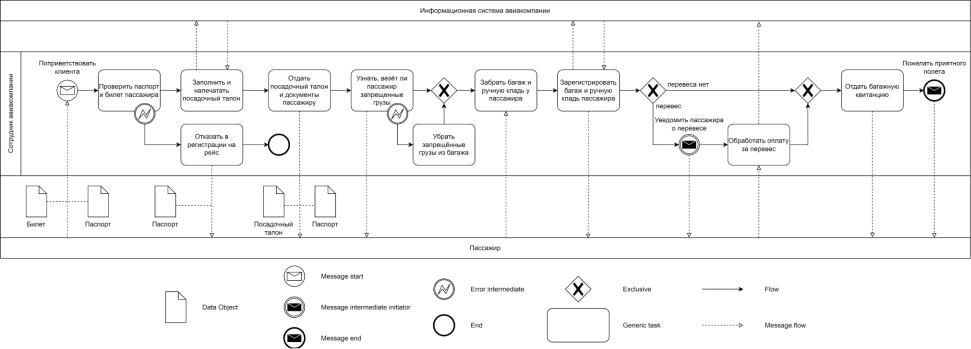

Описание бизнес-процесса:

Пассажир прибывает в аэропорт. Ему нужно пройти регистрацию на рейс. Сотрудник на стойке регистрации приветствует клиента и берет у него документы: билет на рейс и паспорт. Если документы клиента не в порядке (например,

истек срок действия паспорта), он не может быть зарегистрирован на рейс и процесс завершается. При этом клиент получает документы обратно.

Если паспорт и билет в порядке, то сотрудник авиакомпании регистрирует клиента на рейс и распечатывает посадочный талон, взаимодействуя с информационной системой авиакомпании. Сотрудник отдает пассажиру посадочный талон и паспорт, после чего уточняет, нет ли в багаже пассажира запрещенных грузов (например, воспламеняющихся веществ). Если таковые есть, то они изымаются из багажа. Сотрудник авиакомпании забирает багаж и ручную кладь пассажира и регистрирует ее. При этом сотрудник снова взаимодействует с информационной системой авиакомпании.

Если выясняется, что есть перевес, то сотрудник уведомляет об этом пассажира и сообщает сколько необходимо заплатить. После получения денег от пассажира, сотрудник регистрирует оплату в системе.

В итоге, пассажир получает багажную квитанцию. Сотрудник желает пассажиру приятного полёта, и процесс завершается.

Описание блоков:

Data Object показывает, какие данные и документы нужны для того, чтобы какое-то действие запустилось, либо которые являются результатом выполненного действия.

2

Message отображает процесс коммуникации. Start — стартовое событие; Intermediate initiator — промежуточное событие инициатор (в примере — сотрудник авиакомпании), End — завершающее событие.

Error intermediate — граничное прерывающее событие при ошибке. BPMN не приводит какой-либо классификации возможных ошибок. Бизнес-аналитик сам выбирает какая ошибка может возникнуть в проектируемом процессе. Событие

«Ошибка» может быть стартовым, промежуточным и конечным.

End — завершающее событие.

Exclusive — эксклюзивный шлюз BPMN (логический оператор исключающего ИЛИ, управляемый данными)

используется для разделения потоков управления на альтернативные маршруты. В зависимости от заданного условия может быть выбран только один маршрут.

Generic task — абстрактная задача, выполняемая участником процесса. Абстрактные задачи используют, когда тип задачи очевиден из контекста и его можно не указывать.

Flow — поток управления.

Message flow — поток сообщений.

Полезный русскоязычный ресурс (BPMN): https://www.optimacons.info/kb/course.php?LESSON_ID=63

3

Таблица. XML-файл (draw.io) для практической работы №4
