IMS
Подсистема IP мультимедиа
Предпосылки появления
Softswitch в мобильных сетях связи
Принцип физического разделения функции управления обслуживанием вызова и функции
установления и поддержания медиа-сеанса с узлом коммутации MSC

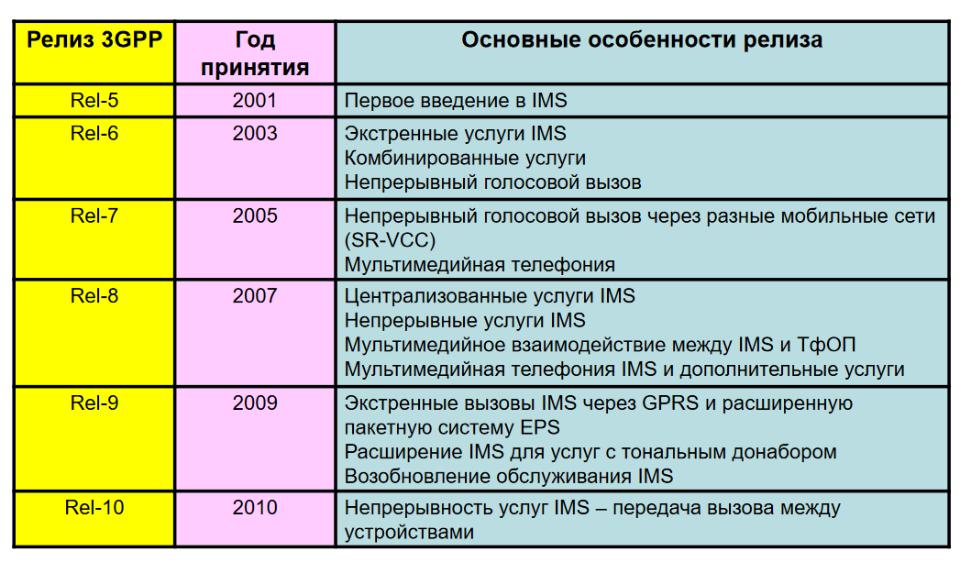

Впервые концепция IMS была представлена в документе 3GPP Release 5 (2002 г.). Цель – поддержка мультимедийных услуг в мобильных сетях на базе протокола IP и специфицированы механизмы взаимодействия мобильных сетей 3G на базе архитектуры IMS с беспроводными сетями 2G.
IP Multimedia Subsystem (IMS)
IMS – это сетевая архитектура, соответствующая стандартам 3GPP и 3GPP2
IMS – разновидность Softswitch архитектуры, ориентированной на протокол SIP и управление сотовыми сетями 3G.
Стандартизующие организации
3GPP и 3GPP2 – 3rd Generation Partnership Project –
развитие и стандартизация мобильных сетей 3G
ETSI TISPAN - Telecommunication and Internet converged
Services and Protocols for Advanced Networking
(TIPHON+SPAN) – применение IMS для фиксированных сетей
OMA – Open Mobile Alliance – разработка услуг и приложений для IMS

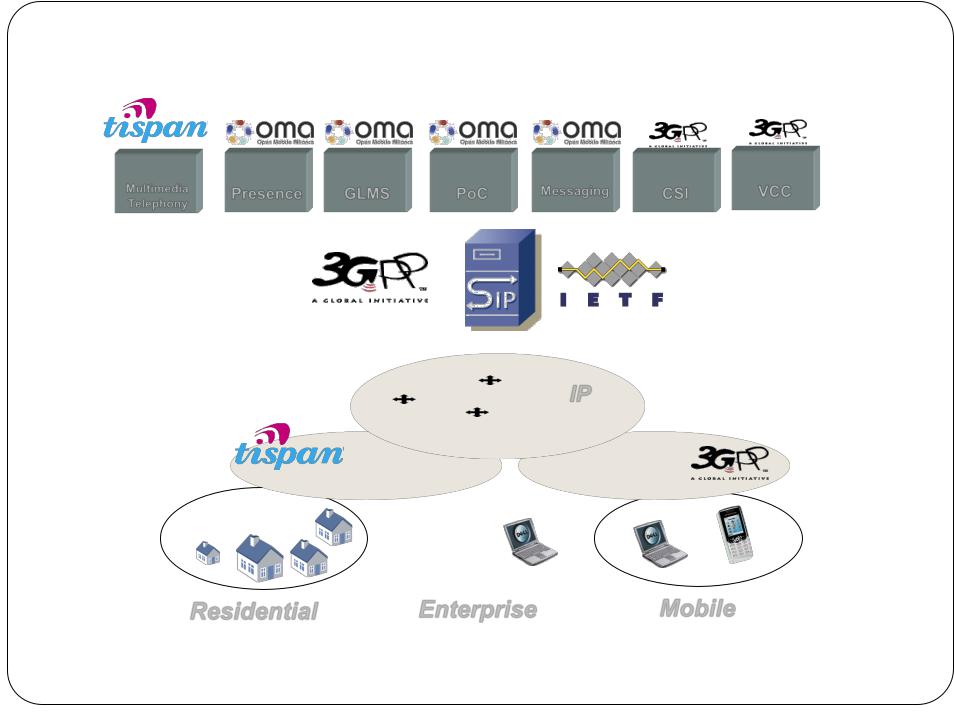

Стандартизация IMS
Multimedia
Telephony
Presence |
GLMS |
PoC |
Messaging |
CSI |
VCC |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IP |
Broadband Access to IMS |
GSM/WCDMA Access to IMS |
|
WLAN Access to IMS |
|
PacketCable™ WiMAX |
DSL DOCSIS |
Forum |
|
|
Forum |
|
Residential |
Enterprise |
Mobile |
Основные свойства архитектуры IMS
многоуровневость – выделены уровни транспорта, управления и приложений;
независимость от среды доступа – позволяет операторам и сервис-провайдерам конвергировать фиксированные и мобильные сети;
поддержка мультимедийного персонального обмена информацией в реальном времени (например голос,
видео-телефония) и аналогичного обмена информацией между людьми и компьютерами (например игры);
интеграция мультимедийных приложений реального и нереального времени (например потоковые приложения и чаты);
возможность взаимодействия различных видов услуг;
возможность поддержки нескольких сервисов в рамках одной сессии или организации нескольких одновременных
синхронизированных сессий.
8
Что дает применение IMS
Обеспечение требуемого QoS
IMS приложение при установлении сессии может задать класс QoS
Возможность тарификации услуги по усмотрению оператора
IMS приложение дает полную информацию о всех аспектах предоставляемой в сессии услуги, оператор может выбрать наиболее подходящий способ тарификации - flat rate, time-based charging, event-based, QoS-based, или любой другой, новый вид тарификации
Требуется также, чтобы две IMS-сети при необходимости могли обмениваться информацией, нужной для начисления платы за сеанс связи. IMS поддерживает начисление платы в режиме как online, так и offline.
Комбинированные услуги (integrated services)
Возможности комбинирования услуг от различных поставщиков и созданных самими операторами позволяют предоставить абонентам совершенно новые мультимедийные услуги
Чтобы уменьшить время внедрения услуги и обеспечить её предоставление в гостевой сети, когда пользователь находится в роуминге, в IMS ведется стандартизация не услуг, а возможностей предоставления услуг (service capability). Таким образом, Оператор может внедрить любую услугу, соответствующую service capability, причём эта услуга будет поддерживаться и при перемещении пользователя в гостевую сеть, если эта сеть обладает аналогичными стандартизованными service capability.
значительное расширение спектра услуг - возможность воспользоваться готовыми услугами, созданными в мощной мультивендорной индустрии разработки услуг
9
Что дает применение IMS (2)
Взаимодействие с другими сетями - IMS должна также иметь возможность взаимодействия с сетями предыдущих поколений – стационарными (ТфОП) и мобильными (2G) сетями с коммутацией каналов.
Инвариантность доступа - GPRS, IP connectivity access и предполагающая применение любой технологии доступа, которая может обеспечить транспортировку IP-трафика между пользовательским оборудованием и объектами IMS.
Роуминг - понятие «роуминг» теперь существенно расширилось и включает в себя:
GPRS-роуминг – гостевая сеть предоставляет RAN и SGSN, а в домашней находятся
GGSN и IMS;
IMS-роуминг – гостевая сеть предоставляет IP-соединение и точку входа (например P-CSCF), а домашняя сеть обеспечивает все остальные функции;
CS-роуминг – роуминг между сетью IMS и сетью коммутации каналов.
Безопасность - IMS производит аутентификацию пользователей перед началом предоставления услуги, предоставляет пользователю возможность запросить конфиденциальность информации, передаваемой во время сеанса, и др.
