Санкт-Петербургский Институт энергетики

Политехнический гр. №3231302/90201

Университет

Институт Энергетики

Лаборатория «Электрические «25» ноября 2021 г.

Машины» Работа принята преподавателем:

Сочава М. В.

Отчет о работе № 6

Испытания синхронного двигателя

СХЕМЫ СОЕДИНЕНИЙ

Рис. 1. Схема установки

Цель работы: ознакомление с работой синхронного двигателя, снятие рабочих и U-образных характеристик.

Номинальные данные машины:

𝑈н=220 В;

𝐼_н=15,7 А;

𝑛_н=1500 об/мин;

𝑟₁=0,51 Ом,

𝑟_в=2,8 Ом;

𝑅_𝑎=0,3 Ом.

По указанию преподавателя p_a₀=110 Вт.

Рабочие характеристики.

Табл. 1. Результаты снятия рабочих характеристик, i_в=6,5 А, С_A=0,2 А/дел, С_w =40 Вт/дел

α₁, дел	α₂, дел	I₁, дел	I₂, дел	I₃, дел	I_a, А	U_a, В	i_вг, А
70	70	82	75	80	20	230	0,75
60	41	61	54	59	17	195	0,59
48	23	46	42	45	14	160	0,45
37	10	36	34	36	11	120	0,35
30	0	31	31	31	8	90	0,24
24	-5	26	29	29	5	60	0,12

Табл. 2. Перевод полученных значений в единицы измерения

α₁, Вт	α₂, Вт	P, Вт	I₁, А	I₂, А	I₃, А	I_ср, А
2800	2800	5600	16,4	15	16	15,8
2400	1640	4040	12,2	10,8	11,8	11,6
1920	920	2840	9,2	8,4	9	8,87
1480	400	1880	7,2	6,8	7,2	7,07
1200	0	1200	6,2	6,2	6,2	6,2
960	-200	760	5,2	5,8	5,8	5,6

Пример расчета для первой строки:

= С_A=82*0,2=16,4 А

= С_W=70*40=2800 Вт

= =15,8 А

Вт

Табл. 3. Расчетные данные.

I, А	P₁, Вт	P_a, Вт	р_ащ, Вт	р_ам, Вт	Р₂, Вт	М₂, Н*м	р_в, Вт	η, %	cosφ
15,8	5600	4600	40	145,9	4896	31,2	118,3	85,6	1
11,6	4040	3315	34	105,4	3564	22,7	118,3	85,7	0,95
8,87	2840	2240	28	71,5	2449	15,6	118,3	82,8	0,85
7,07	1880	1320	22	44,1	1496	9,5	118,3	74,8	0,7
6,2	1200	720	16	23,4	869	5,5	118,3	65,9	0,5
5,6	760	300	10	9,1	429	2,7	118,3	48,8	0,35

Пример расчета для первой строки:

I= = =15,8 А

cosφ=

η= =

Ω=2πn/60=157 об/с

М₂= = =31,2 Н*м

р_а0=110 Вт

r_а75=1.216 r_а=0,36 Ом

р_ащ=2ΔU_aI=40 Вт

P_a= IU_a=4600 Вт

Р₂= P_a+ р_ащ+ I²r_а75+р_а0=4896 Вт

р_в=i_в²*r_в=6,5*6,5*2,8=118,3 Вт

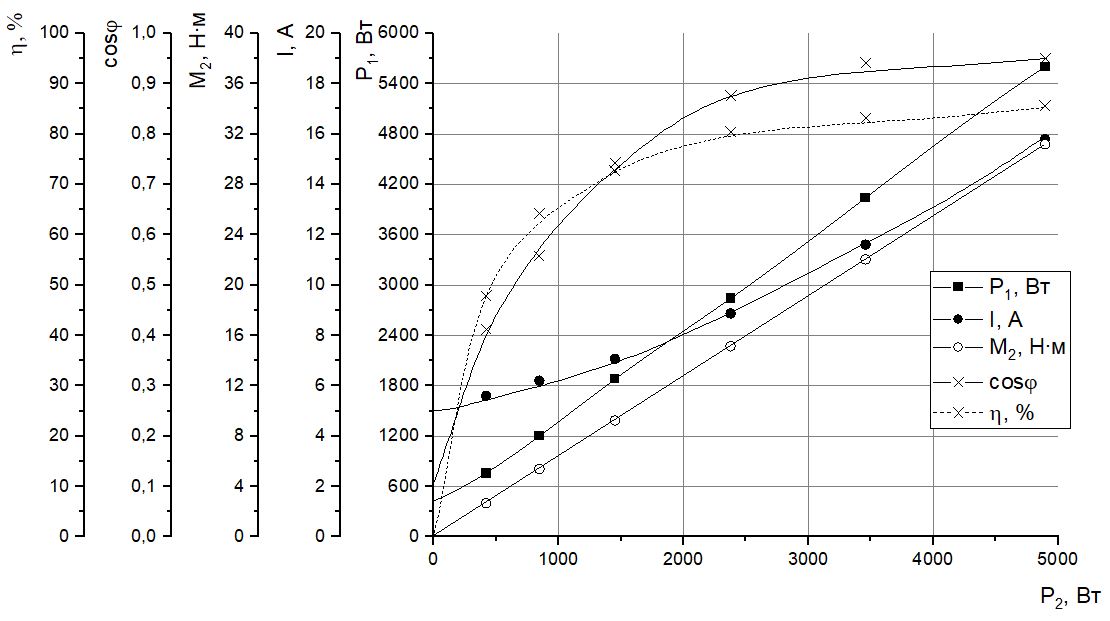

Рис. 2. Рабочие характеристики синхронного двигателя

Из полученных характеристик определяем:

При Р_1н=5600 Вт

Р_2н=4896 Вт

cosφ_н=1

η_н=85,6 %

М_2н=31,2 Н*м

U-образные характеристики

Табл. 4. Результаты снятия U-образных характеристик, C_w=40 Вт/дел, С_A=0,2 А/дел

α₁, дел	α₂, дел	I₁, дел	I₂, дел	I₃, дел	i_в, А
79	2	81	75	84	10,7
74	5	74	66	76	9,9
68	10	59	65	65	9
56	16	54	49	53	7,6
35	35	43	40	39	4,7
21	47	50	48	48	3
15	56	62	58	58	2,1
10	64	69	65	65	1,8
5	75	83	80	81	1,5

Табл. 5. Перевод полученных значений в единицы измерения

α₁, Вт	α₂, Вт	P, Вт	I₁, А	I₂, А	I₃, А	I_ср, А
3160	80	3240	16,2	15	16,8	16
2960	200	3160	14,8	13,2	15,2	14,4
2720	400	3120	11,8	13	13	12,6
2240	640	2880	10,8	9,8	10,6	10,4
1400	1400	2800	8,6	8	7,8	8,13
840	1880	2720	10	9,6	9,6	9,73
600	2560	3160	12,4	11,6	11,6	11,87
400	2240	2640	13,8	13	13	13,27
200	3000	3200	16,6	16	16,2	16,27

Пример расчета для первой строки:

= С_A=81*0,2=16,2 А

= С_W=79*40=3160Вт

= =16 А

Табл. 6 Результаты расчета

I, А	cosφ
16	0,52
14,4	0,55
12,6	0,61
10,4	0,72
8,13	1
9,73	0,83
11,87	0,7
13,27	0,62
16,27	0,55

Пример расчета для первой строки:

I= = А

cosφ=

Табл. 7. Результаты снятия U-образных характеристик в режиме холостого хода при i_вг=0 А, u_г=0 В, I_г=0 А

α₁, дел	α₂, дел	I₁, дел	I₂, дел	I₃, дел	i_в, А
50	-29	73	71	77	11,1
44	-24	63	61	66	10,1
33	-20	53	52	55	9,2
31	-15	43	45	46	8,3
25	-10	33	35	35	7,4
65	-13	73	68	77	6
58	-7	63	58	66	5,8
50	-2	53	48	55	5,5
44	4	43	40	46	5,2
24	24	33	25	28	4,4
15	33	43	35	34	4,1
10	36	53	42	40	3,9
3	45	63	53	50	3,5
-3	52	73	60	61	3,3
-9	22	33	33	30	2,1
-14	28	43	43	40	1,2
-17	34	53	50	50	0,4
-19	35	56	54	54	0

Табл. 8. Перевод полученных значений в единицы измерения

α₁, Вт	α₂, Вт	P, Вт	I₁, А	I₂, А	I₃, А	I_ср, А
2000	-1160	840	14,6	14,2	15,4	14,73
1760	-960	800	12,6	12,2	13,2	12,67
1320	-800	520	10,6	10,4	11	10,67
1240	-600	640	8,6	9	9,2	8,93
1000	-400	600	6,6	7	7	6,87
650	-130	520	3,65	3,4	3,85	3,63
580	-70	510	3,15	2,9	3,3	3,12
500	-20	480	2,65	2,4	2,75	2,60
440	40	480	2,15	2	2,3	2,15
240	240	480	1,65	1,25	1,4	1,43
150	330	480	2,15	1,75	1,7	1,87
100	360	460	2,65	2,1	2	2,25
30	450	480	3,15	2,65	2,5	2,77
-30	520	490	3,65	3	3,05	3,23
-360	880	520	6,6	6,6	6	6,40
-560	1120	560	8,6	8,6	8	8,40
-680	1360	680	10,6	10	10	10,20
-760	1400	640	11,2	10,8	10,8	10,93

Пример перевода по части первой строки:

= С_A=82*0,2=16,4 А

= С_W=70*40=2800Вт

Пример перевода по части шестой строки (С_w=10 Вт/дел, С_A=0,05 А/дел):

= С_A=73*0,05=3,65 А

= С_W=65*10=650 Вт

= =14,73 А

Вт

Табл. 9. Результаты расчета

I, А	cosφ
14,73	0,15
12,67	0,16
10,67	0,14
8,93	0,19
6,87	0,24
3,63	0,36
3,12	0,41
2,6	0,47
2,15	0,57
1,43	1
1,87	0,84
2,25	0,71
2,77	0,55
3,23	0,46
6,4	0,24
8,4	0,19
10,2	0,18
10,93	0,17

Пример расчета для первой строки:

I= = =14,73А

cosφ= =0,15

Рис. 3. U-образные характеристики синхронного двигателя

Из характеристик определяем:

I_m=8,21 А

I_m₀=1,83 А

i_в0=4,58 А

Вывод:

Рабочие характеристики

Из рабочих характеристик синхронного двигателя, полученных в ходе лабораторной работы были определены следующие номинальные величины:

Р_1н=5600 Вт

Р_2н=4896 Вт

cosφ_н=1

η_н=85,6%

М_2н=31,2 Н*м

Вид полученных рабочих характеристик полностью совпадает с теоретическим видом этих характеристик (Рис. 2.).

U-образные характеристики

Из U-образных характеристик синхронного двигателя, полученных в ходе лабораторной работы были определены следующие величины:

I_m=8,21 А

I_m₀=1,83 А

i_в0=4,58 А

Вид полученных U-образных характеристик полностью совпадает с теоретическим видом (Рис. 3.).
