Конструкция трансформатора
Принцип действия трансформатора
Электрические соотношения в идеальном трансформаторе
Коэффициент трансформации
Работа однофазного трансформатора в режиме холостого хода
Гармонический состав кривой К определению реактивной составляющей тока намагничивания
тока намагничивания
Работа трехфазного трансформатора в режиме холостого хода
Гармонический состав кривой магнитного потока
Соединение Д/У
Магнитный поток третьей гармоники КОМПЕНСИРОВАН
Форма кривой ЭДС и напряжений, результирующего потока СИНУСОИДАЛЬНАЯ
Соединение У/У
Магнитный поток третьей гармоники НЕ КОМПЕНСИРОВАН
Кривые ЭДС, напряжений, потоков НЕСИНУСОИДАЛЬНЫ содержат третью гармонику
Влияние третьей гармоники потока
Если Ф3m = 10%Ф1m то Е3m = 30%Е1m
Распределение магнитных потоков фаз третьей гармоники при различных конструкциях сердечника
ПО ЭТОЙ ПРИЧИНЕ МОЩНЫЕ ВЫСОКОВОЛЬТНЫЕ ТРАНСФОРМАТОРЫ СО СХЕМОЙ У/У ПРИМЕНЯЮТСЯ КРАЙНЕ РЕДКО
Схема работы трансформатора под нагрузкой
Фσ1 |
Еσ1 |
|
Е1 |
|
ФS |
|
Е2 |
Фσ2 |
Еσ2 |
Уравнения напряжений и намагничивающих
сил трансформатора:

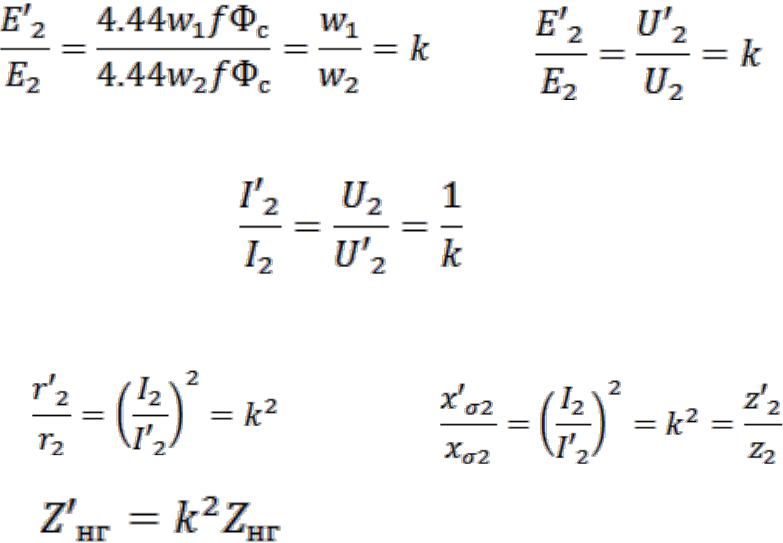

Приведение вторичной обмотки к первичной
Приведение ЭДС и напряжений вторичной обмотки к первичной
Приведение токов вторичной обмотки к первичной
Приведение сопротивлений вторичной обмотки
Приведение сопротивлений нагрузки
Приведенный трансформатор
или
Схема однофазного двухобмоточного |
Схема замещения без учета магнитных |
|
потерь |
||
трансформатора |
||
|
