Полюсы явнополюсной синхронной машины: 1 - обмотка возбуждения; 2 - сердечник полюса с полюсным наконечником; 3 - междукатушечные соединения; 4 - шпилька для крепления междукатушечного соединения; 5 - пружина для сжатия обмотки; б - клинья
2p = 2
n = 3000 об/мин
Пазы статоров машин переменного тока
а - полузакрытые; 6 - полуоткрытые; в - открытые
Вытеснение тока в проводнике, расположенном в пазу
Транспозиция элементарных проводников
Охлаждение синхронных машин
•Непосредственное охлаждение сердечников статора и ротора и косвенное обмоток воздухом при нормальном давлении
•Охлаждение водорородом
•Непосредственное водяное охлаждение обмоток статора
•Полное непосредственное водяное охлаждение всех узлов
Типы синхронных машин
Турбогенераторы |
неявнополюсные СМ |
Турбогенератор мощностью 12 МВт с воздушным охлаждением.

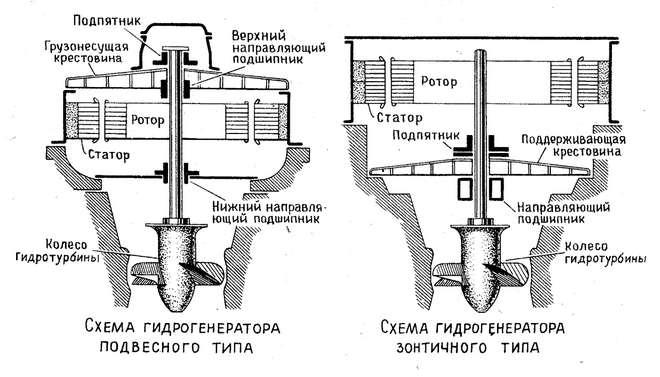

Гидрогенераторы |
явнополюсные СМ |
Синхронные компенсаторы |
явнополюсные СМ |
Предназначены для выработки или потребления реактивной мощности
Синхронные двигатели |
явнополюсные и неявнополюсные |
Магнитное поле и электромагнитные параметры обмотки возбуждения
Магнитное поле обмотки возбуждения синхронной машины
коэффициент формы поля возбуждения
Магнитное поле обмотки возбуждения явнополюсной синхронной машины в воздушном зазоре
Величина kf зависит от отношений δm/δ, δ/τ и от коэффициента полюсной дуги
МДС обмотки возбуждения на один полюс
Амплитуда основной гармоники поля возбуждения
Поток основной гармоники поля возбуждения
Поле рассеяния обмотки возбуждения явнополюсной синхронной машины в междуполюсном пространстве

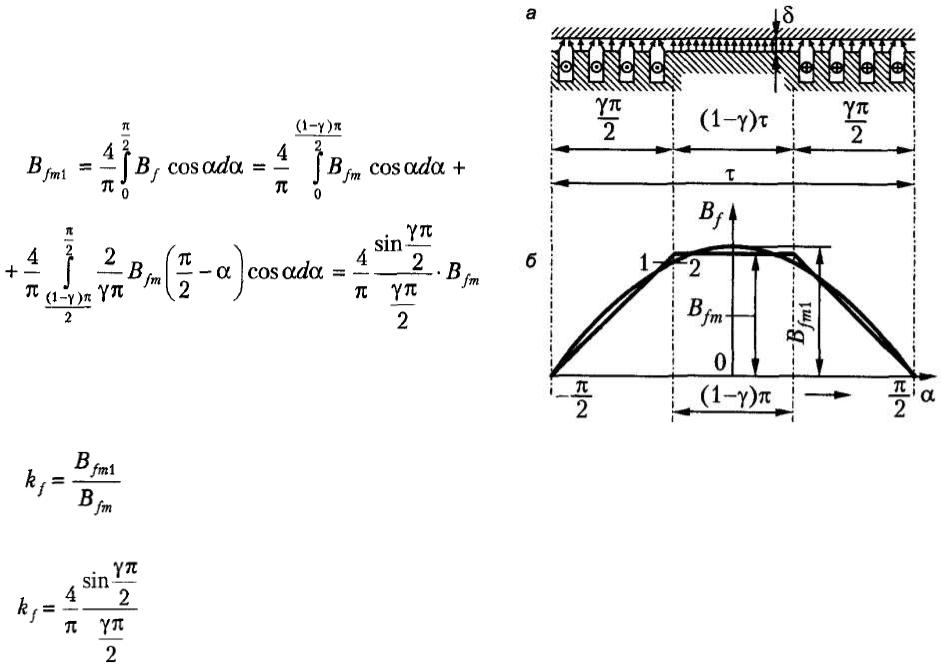

Магнитное поле возбуждения в воздушном зазоре неявнополюсной машины
Амплитуда основной гармоники этого поля (кривая 2)
Величина γ представляет собой отношение обмотанной части окружности ротора ко всей окружности ротора или отношение числа обмотанных пазов к полному числу пазовых делений
Обычно γ= 0,65 ... 0,80, и при этом, соответственно, kf = 1,065 ... 0,965.
-коэффициент формы поля возбуждения неявнополюсной СМ
