- •Машины переменного тока
- •Основные типы ЭМ переменного тока
- •Конструкция статора электрических машин переменного тока
- •Конструкции статоров электрических машин
- •Неразъемный статор
- •Устройство асинхронной машины
- •Вращающееся магнитное поле
- •Вращающееся магнитное поле
- •Электродвижущая сила трехфазной обмотки
- •Скос паза статора
- •ЭДС витка и катушки.
- •ЭДС катушечной группы
- •ЭДС фазы обмотки.
- •ЭДС от высших гармоник поля
- •Улучшение формы кривой ЭДС
- •Укорочение шага обмотки.
- •Распределение обмотки.
- •Гармоники зубцовоrо порядка и скос пазов.
- •Принцип действия асинхронной машины
- •Относительная разность скоростей вращения поля и ротора
- •Генератор
- •Устройство асинхронной машины
- •АСИНХРОННАЯ ЭЛЕКТРИЧЕСКАЯ МАШИНА
- •Конструкция короткозамкнутого ротора
- •Конструкция фазного ротора машины малой и средней мощности
- •РЕЖИМЫ РАБОТЫ АСИНХРОННОЙ МАШИНЫ
- •РЕЖИМЫ РАБОТЫ АСИНХРОННОЙ МАШИНЫ
- •РЕЖИМЫ РАБОТЫ АСИНХРОННОЙ МАШИНЫ
- •Электромагнитные процессы в асинхронной машине с заторможенным ротором
- •Коэффициент трансформации по напряжению
- •Приведение вторичной обмотки к первичной
- •Приведение рабочего процесса асинхронной машины при вращающемся роторе к рабочему процессу при неподвижном
- •Математическая модель и схемы замещения асинхронной машины
- •Приведение вращающегося ротора к неподвижному
- •Энергетические диаграммы асинхронной машины
- •Реактивная мощность
- •Энергетические соотношения асинхронной машины
- •Энергетические соотношения асинхронной машины
- •Векторная диаграмма
- •генератор
- •противовключение
- •Г-образная схема замещения
Приведение вторичной обмотки к первичной
Приведенный вторичный ток
Уравнения приведенной АМ
Т-образная схема замещения асинхронной машины при заторможенном роторе
Приведение рабочего процесса асинхронной машины при вращающемся роторе к рабочему процессу при неподвижном роторе
f2 = sf1
индуктивное сопротивление рассеяния вторичной цепи
Полное сопротивление фазной обмотки ротора при вращающемся роторе
уравнение напряжений для фазной обмотки ротора при вращающемся роторе
Математическая модель и схемы замещения асинхронной машины
Приведение вращающегося ротора к неподвижному

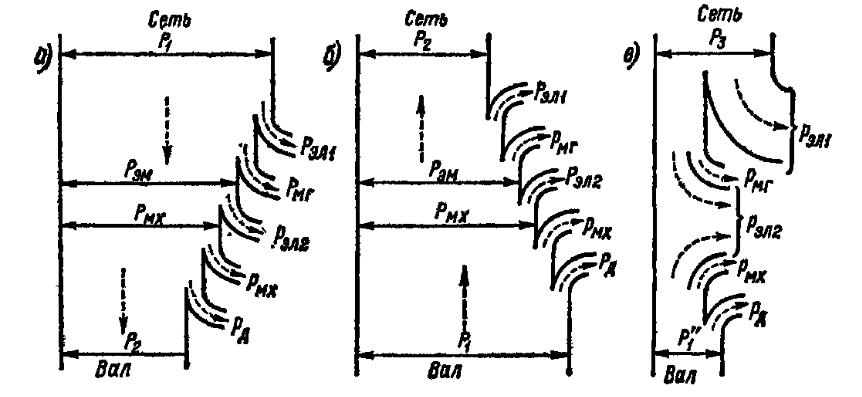

Энергетические диаграммы асинхронной машины
двигатель |
генератор |
противовключение |
Реактивная мощность
Энергетические соотношения асинхронной машины
Потребляемая мощность Потери в обмотке ротора
Потери магнитные
Электромагнитная мощность
Потери в обмотке ротора Механическая мощность
Энергетические соотношения асинхронной машины
Потребляемая мощность
Полезная мощность
Сумма потерь
КПД |
Рн = 1 .. .1000 кВт |
|
pд ≈ 0,5%Pн |
КПД= 0,72 ... 0,95 |
f2 = sf1
Векторная диаграмма
двигатель
