5.3 Теплотехнический расчет над техподпольем

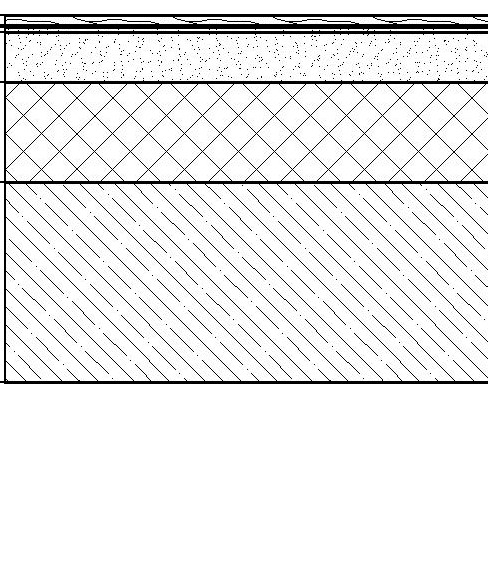

Рисунок 3 - Схема конструкции ограждающей конструкции

Таблица 7– Характеристика ограждающей конструкции покрытия

№ слоя	Материал слоя	№ позиции	Толщина слоя δ, мм	Плотностьρ0, кК/м3	Коэффициент [2]
					Теплопроводности λ, Вт/(м·°C)	Паропрони- цаемости µ, мг/(м·ч·Па)
1	Ламинат	-	10	В расчете не участвует
2	Подложка под ламинат из вспененного пенопропилена	-	2	В расчете не участвует
3	Пол наливной	-	5	В расчете не участвует
4	Цементно-песчаный раствор	201	50	1800	0.76	0,13
5	Пенополистирол	7	Х	25-35	0.044	0,05
6	Железобетонная плита перекрытия	199	200	2500	1.92	0,03

Расчет

Для определения толщины ограждающей конструкции найдем:

а) требуемое сопротивление теплопередаче исходя из санитарно-гигиенических и комфортных условий по формуле (1):

б) требуемое сопротивление теплопередаче по условиям энергосбережения по таблице 1:

Градусо-сутки отопительного периода определяют по формуле (5.2) СП 50.13330.2016:

Определение требуемого сопротивления теплопередаче ограждающей конструкции интерполяцией по таблице 1 определяем:

Определяем толщину теплоизоляционного слоя по формуле:

Однако, фактическую толщину утеплителя принимаем из конструктивных соображений .

Проверяем выполнение условия: R₀ ≥ R_тр

3.05> 3.04

Условие выполняется.

Окончательно принимаем в качестве утеплителя плиты пенополистирол, толщиной 0,12м.

Толщина наружной стены составляет 0.01+0.002+0.005+0.05+0.12+0.2=0.387м
