8.3. Выбор разделительного давления между ЦСД и ЦНД

и температуры промежуточного перегрева

Необходимость сепарации и промежуточного перегрева пара после ЦСД турбины, показанная в гл. 3, подтверждается процессами в турбине (см. рис. 8.1 и 8.2). Одна из важных задач при разработке этих устройств — выбор давления в них.

Для решения этого вопроса в некоторых учебниках и справочниках рекомендуются формулы:

pразд = 0,12 рo + 0,135 или, что то же

pразд = 0,675 + 0,12 (po — 4,5),

где рo — начальное давление перед турбиной.

Разумеется, зависимость pразд от рo существует, но в современных турбинах рo изменяется слабо, а при одном и том же рo чем выше разделительное давление, тем больше влажность пара перед конденсатором, то есть больше КПД турбины, что хорошо видно из сопоставления рис 8.1б и рис. 8.1в. Таким образом, допустимая влажность после турбины зависит от ее быстроходности. Поэтому для быстроходной турбины (50 с-1) предпочтительно меньшее разделительное давление. Однако вышеприведенные формулы этого не учитывают. Между тем, быстроходность турбины имеет для решения данного вопроса определяющее значение.

В принципе более высокое разделительное давление имеет преимущество не только в общем КПД турбины, но и еще одно преимущество — меньшие размеры поверхности теплообмена для промежуточного перегревателя. Это связано с меньшей тепловой нагрузкой, а также с более высоким значением коэффициента теплообмена и, следовательно, и общего коэффициента теплопередачи. Изложенное показывает, что для единичной мощности турбины более 1000 МВт следует выбирать более высокое разделительное давление, но для мощности 1000 МВт и ниже правильнее ориентироваться на меньшее разделительное давление, так как металлоемкость быстроходной машины меньше, чем тихоходной. Поэтому вплоть до мощности 1000 МВт вероятнее применение быстроходной машины.

Ряд исследователей предлагают вообще исключить промежуточный пароперегреватель, заменив одноступенчатые сепарацию и промышленный перегрев — двухступенчатой сепарацией. Это предложение позволило бы отказаться от промперегревателя, имеющего большие габариты и малую надежность. Однако пока такое решение подавляющим большинством исследователей отвергается из-за необходимости выполнять турбину не двухцилиндровой, а трехцилиндровой. Сепарация и промперегрев осуществляются в едином аппарате (СПП), конструктивная схема представлена на рис.

8.3.

Для окончательного выбора разделительного давления необходимы техникоэкономические расчеты, учитывающие затраты на поверхность теплообмена промперегревателя, которые будут тем меньше, чем больше давление. Это связано с двумя факторами: во-первых, при одинаковой конечной температуре перегрева

142

количество передаваемой теплоты уменьшается с увеличением давления (температуры) насыщенного пара, поступающего на перегрев; во-вторых, чем выше давление перегреваемого пара, тем больше коэффициент теплоотдачи от поверхности нагрева к пару, входящий в общий коэффициент теплопередачи пароперегревателя. Но следует иметь

Рис. 8.3. Схема установки промежуточного сепаратора-перегревателя:

1 — греющий свежий пар; 2 — греющий пар из первого отбора; 3 — отсечная заслонка; 4 — сепарационные устройства; 5 — отвод сепаратора; 6 — перегреватель второй ступени; 7 и 9 — отводы конденсатов греющих паров из первой и второй ступеней перегревателя; 8 — перегреватель первой ступени; 10 и 11 — сборники конденсатов греющих паров первой и второй ступеней перегревателя; 12 — сепаратосборник

в виду, что с увеличением давления перегреваемого пара уменьшаются температурный напор на входе в первую ступень перегрева и средний температурный напор. В результате увеличиваются потребная поверхность теплообмена и габариты СПП.

Важен также выбор конечной температуры перегрева пара, так как от него зависят как тепловая экономичность турбинной установки, так и затраты на поверхность нагрева пароперегревателя. При постоянной температуре греющего пара выбор более высокой конечной температуры промежуточного перегрева хотя и повысит тепловую экономичность, но одновременно приведет и к увеличению потребной поверхности нагрева за счет падения температурного напора на выходе из СПП, что удорожает установку. Минимальный температурный напор, то есть напор на горячей стороне пароперегревателя, выбирают на основе технико-экономических соображений. Оптимальное его значение составляет 20 — 25 . Этот температурный напор равен разности температуры свежего пара и конечной температуры перегреваемого пара. Для турбин К-220-44 и К-500-65/3000 он составляет соответственно 13,9 и 14,5 (см. табл. 8.2 и 8.3). Такие параметры дают возможность получить наиболее высокую температуру

143

перегреваемого пара и наибольший выигрыш в тепловой экономичности турбины. Однако при этом стоимость установленного киловатта и некоторые другие характеристики установки становятся менее благоприятными. Для турбин К-1000-60/3000 и К-1000- 60/1500 температурный напор составляет 24,3 , что является оптимальным.

Переход от одноступенчатого перегрева к двухступенчатому дает небольшие преимущества. Но одноступенчатый перегрев конструктивно и компоновочно проще.

Поэтому для мощной турбины одноступенчатый перегрев становится предпочтительным.

В связи с низким давлением в СПП размеры его корпуса получаются очень большими. Для турбины мощностью 1000 МВт требуется установка четырех СПП диаметром 4 м и высотой 8 м. Объем пара, содержащийся в этих корпусах и соединительных паропроводах, мог бы поступать в ЦНД и после закрытия стопорного клапана перед ЦСД. Поэтому в отличие от турбины перегретого пара на турбине насыщенного пара перед каждым ЦНД устанавливают отсечные заслонки.

Промежуточные сепарацию и пароперегрев в принципе можно было бы осуществлять многократно. Однако наряду с некоторым повышением тепловой экономичности такие схемы приводят к увеличению числа последовательно включенных частей турбины. Это вызывает значительное удорожание как самой турбины, так и паропроводов от турбины к СПП и от СПП к цилиндрам турбины. В связи с этим применяют только однократные сепарацию и промперегрев. Материалом для теплообменной поверхности пароперегревателя рекомендуется сталь 08X14МФ, не склонная к коррозии под напряжением в условиях высокой концентрации хлоридов, неизбежной при досушке пара перед его перегревом. Она не только дешевле используемой в настоящее время стали 1Х18Н9Т, но и имеет существенные преимущества перед ней, особенно для одноконтурной АЭС, для которой наличие никеля крайне нежелательно. Сталь 08X14МФ уже ряд лет успешно работает в СПП на Курской АЭС.

8.4. Особенности работы турбинной установки на радиоактивном паре

Протекание через турбинную установку одноконтурной АЭС радиоактивного пара способствует возникновению радиоактивности отдельных ее элементов. Это должно учитываться при размещении оборудования и организации его эксплуатации. Ниже показаны данные замеров мощности дозы γ — излучения (мР/ч) в длительной эксплуатации для машинного зала Дрезденской АЭС (США) в сопоставлении с некоторыми ее значениями для реакторного зала:

144

Радиоактивность пара, обусловленная газообразными радиоактивными продуктами, быстро спадает при останове оборудования. Из приведенных данных видно, что в машинном зале наибольшая радиоактивность связана со свежим паром: это следует учитывать при компоновке машинного зала.

Трубопроводы, подающие свежий пар к турбине, прокладывают в бетонных коридорах, служащих биологической защитой. Пар подводится к клапанной коробке турбины в ее нижней части под отметкой обслуживания. Уровень излучения в области клапанной коробки турбины и всего ЦСД высок. Поэтому ЦСД обеспечен съемной биологической защитой. Для ЦНД специальная биологическая защита не требуется, так как в связи со спадом уровня радиоактивности для ЦНД достаточной защитой является его корпус.

Относительно высокий уровень радиоактивности фильтров кондснсатоочистки характерен для конечного периода их эксплуатации и связан с накоплением в них радиоактивных продуктов коррозии. В начальный период эксплуатации фильтров их радиоактивность находится на уровне активности в водяной емкости конденсаторов. Водяные емкости конденсаторов и конденсатоочистку снабжают биологической защитой. Радиоактивность подогревателей регенеративной системы турбины различна, как показано выше. Если в первом по ходу воды подогревателе уровень радиоактивности низок, то в последнем он относительно высок. Греющий пар в последний подогреватель подводится из головной части машины, конденсация его в корпусе подогревателя приводит к относительно высокой радиоактивности водяной емкости. Радиоактивность конденсата греющего пара выше, чем радиоактивность самого пара, так как массовое количество среды в водяном объеме подогревателя больше, чем в паровом его объеме. Водяная емкость подогревателей регенеративной системы турбин одноконтурной станции тоже требует биологической защиты. Безусловно, необходима биологическая защита сборников сепарата и конденсатов греющих паров СПП.

Для любой турбины необходима подача пара для лабиринтовых уплотнений. Для турбин двухконтурной АЭС пар на уплотнения подводится от паровой линии собственных нужд, связанной со вторым контуром и поэтому нерадиоактивный. Радиоактивный пар одноконтурной АЭС использовать в лабиринтовых уплотнениях нельзя, чтобы не ухудшать радиационную обстановку машинного зала. Поэтому для питания лабиринтовых уплотнений турбин одноконтурной АЭС приходится включать в их регенеративную систему испарители для выработки нерадиоактивного пара. Схема такого испарителя представлена на рис. 8.4. В корпусе испарителя свободно подвешена греющая секция 12,

145

представляющая собой две трубные доски, в которые ввальцованы вертикальные стальные трубы. Греющий первичный пар входит в испаритель по линии 3 и омывает трубки снаружи, причем для большей полноты смывания имеется направляющая перегородка. Конденсат греющего пара стекает по вертикальным трубкам, собирается в нижней части секции и отводится по линии 7 в систему регенерации. Для того чтобы из испарителя не уходил несконденсировавшийся пар, на линии 7 устанавливают конденсатоотводчик. Питательная вода для испарителя отбирается из деаэратора и по линии 4 подается в водяной объем корпуса под греющей секцией, смешивается с циркулирующей водой и поступает внутрь трубок, из которых выходит пароводяная смесь. Пар с уровня зеркала испарения уходит в паровой объем, а отделившаяся от него вода опускается по кольцевому сечению между обечайкой греющей секции и корпусом. Таким образом, в испарителе осуществляется естественная циркуляция за счет разности плотности воды в кольцевом сечении и пароводяной смеси внутри трубок.

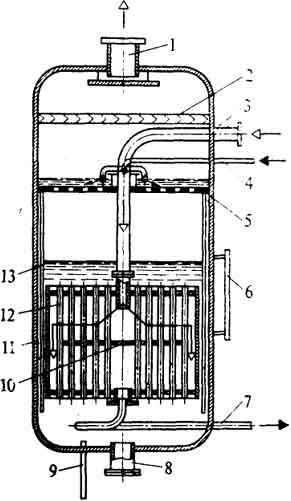

Рис. 8.4. Схема вертикального испарителя с барботажной промывкой пара:

1 — выход вторичного пара; 2 — жалюзийный сепаратор; 3 — вход греющего пара; 4 — вход питательной воды; 5 — паропромывочный дырчатый лист; 6 — водоуказательный прибор; 7 — выход конденсата греющего пара; 8

— спуск воды из корпуса испарителя; 9 — продувка испарителя; 10 — направляющая перегородка; 11 — корпус испарителя; 12 — греющая секция; 13 — опускная труба

Уровень воды в корпусе должен обеспечивать постоянное подтопление греющей секции. Если уровень будет ниже ее, то часть поверхности нагрева выключится из работы и паропроизводительность испарителя упадет. Для контроля уровня на корпусе

146

испарителя устанавливают водоуказательный прибор, а для поддержания заданного уровня — регулирующий клапан на линии питательной воды.

Пар, выходящий с зеркала испарения, называемый вторичным паром, уносит с собой тем больше примесей, чем выше его влажность и концентрация веществ в воде испарителя. Для поддержания примесей на постоянном допустимом уровне из корпуса испарителя организуют непрерывную продувку по линии 9, на расход которой должно быть увеличено питание испарителя. Пар осушается при движении вверх внутри корпуса. Развитие парового объема в высоту повышает вероятность выпадения из пара капель влаги. Однако очень глубокая осушка потребовала бы не только большой высоты парового объема, но и весьма малой нагрузки пара по сечению, что существенно увеличило бы габариты испарителя. Так как питательной водой АЭС является конденсат высокой чистоты, то ограничиваются неглубокой его осушкой, а улучшения качества пара добиваются путем организации промывки в паровом объеме.

На рис. 8.5 изображена одноступенчатая промывка пара, для осуществления которой вся питательная вода испарителя подается на паропромывочное устройство равномерно через кольцевую трубку с отверстиями и уже после этого по сливным трубам опускается в водяной объем испарителя. Так как в испаритель питательная вода входит несколько недогретой до кипения, то в паропромывочном устройстве она нагревается до кипения за счет конденсации части пара, на значение которой паропроизводительность греющей секции отличается от расхода вторичного пара из испарителя. Такой прогрев целесообразен и с точки зрения естественной циркуляции в водяном объеме испарителя, так как при этом пар образуется практически по всей высоте трубок греющей секции без экономайзерного участка, уменьшающего движущий напор, а следовательно, и коэффициент теплоотдачи к кипящей воде, зависящий от скорости циркуляции.

Вторичный пар, проходя через слой воды на паропромывочном устройстве, оставляет влагу, вынесенную из водяного объема испарителя, и уходит из него, унося с собой существенно более чистую промывочную воду. После промывочных устройств пар отводится из испарителя по линии 1, расположенной в центре корпуса. Это может вызвать неравномерное течение пара по сечению парового объема и, как следствие, повышение скорости пара, больший унос влаги и связанное с этим ухудшение качества пара. Во избежание этого перед выходом пара устанавливают жалюзийный сепаратор, выравнивающий сопротивление на пути пара по всему сечению испарителя. Вторичный пар испарителя направляется в лабиринтовые уплотнения турбины. Обычно на турбину устанавливают два испарителя производительностью по 25 т/ч.

Пар, подаваемый на уплотнения вала турбины, отсасывается из них специальным эжектором уплотнений. Эжекторы уплотнений турбины работают постоянно, как и основной эжектор (см. гл. 9). Как и для основного эжектора, теплота холодильников эжекторов уплотнений реализуется в регенеративной схеме турбинной установки.

В турбинах АЭС с водным теплоносителем возможны отложения на лопатках. В связи с работой турбины на влажном паре эти отложения существенно меньше, чем для турбины обычной ТЭС, и на экономичности они не отражаются. Однако в случае одноконтурной АЭС эти отложения радиоактивны и могут поэтому затруднить доступ к оборудованию для ремонта. Особенно это относится к СПП, в которых происходит полная осушка пара и его перегрев и отложения неизбежны. Поэтому необходимо стремиться к возможно меньшему выносу примесей паром из реактора. Для этого существуют два

147

одновременно реализуемых пути — поддержание влажности на возможно низком уровне и обеспечение требуемой нормами чистоты воды реактора за счет его байпас-ной очистки

(см. гл. 7).

8.5. Об очистке сепарата на одноконтурной АЭС и РБМК

Из рис. 8.1 и 8.2 следует, что в сепараторе выделяется 12 — 15% влаги. Сепаратор, таким образом, является своеобразным устройством по промывке пара. К сожалению, реализация этого количества теплоты турбинными заводами не рассматривается. Особенно недопустимо обстоит дело с реализацией теплоты промежуточного сепарата в тепловой схеме АЭС с РБМК. Так, для РБМК-1000 сепарат каскадно сливается в конденсатор, то есть имеет место максимальная потеря экономичности и бесполезная нагрузка анионита, так как с сепаратом выносятся в основном оксиды железа. Для РБМК1500 сепарат безо всякой очистки забрасывается обратно в реактор, этим достигается максимальная экономичность, но заброс оксидов железа с сепаратом наносит большой вред реактору РБМК-1500, особенно с учетом наличия в нем значительных недренируемых поверхностей. Это вынуждает проводить систематические промывки, которые с учетом больших недренируемых участков труб значительно затруднены и требуют большого времени для очистки. Разработанный МЭИ бесшламовый режим не используется, хотя он был одобрен всеми отечественными специалистами по водному режиму, а также зарубежными химиками-водниками. Метод рекомендует непрерывное введение этилендиаминтетрауксусной кислоты (ЭДТА) в количестве всего 20 — 40 мкг/кг, то есть 20 — 40 мг/т питательной воды. В процессе радиационно-термического разложения ЭДТА в реакторной воде выделяется водород, соединяющийся с кислородом радиолиза. Необходимо отметить еще одну важную особенность сепарата — он позволяет иметь высокую чистоту ЦНД турбины, то есть элемента с наибольшей высотой лопаток. Исследования МЭИ, проведенные на ЛАЭС, показали, что всегда турбина насыщенного пара имеет в ЦНД меньшие отложения, чем часть ее высокого давления, в то время как для турбины перегретого пара происходит непрерывное нарастание отложений по ходу пара по проточной части турбины.
