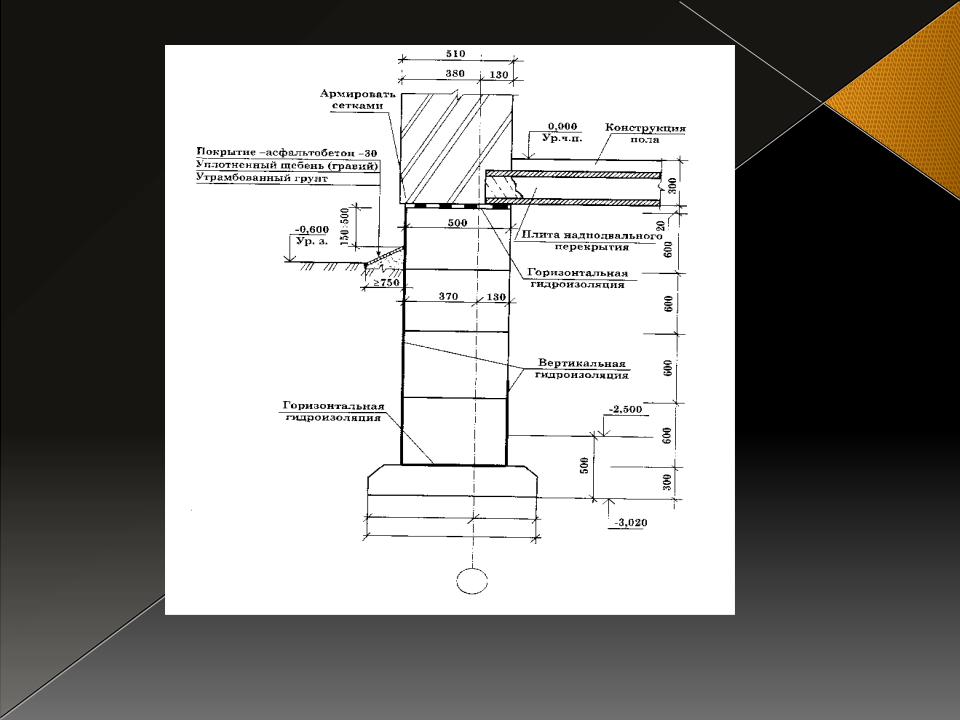

Рис. 4.5. Цокольный узел в здании с подвалом.
Рис. 4.5. Цокольный узел в здании с подвалом.
4.5. Конструктивные решения основных видов |
фундаментов. |
4.5.1. Ленточные фундаменты. |
Ленточный фундамент может служить не только несущей конструкцией, передающей постоянные и временные нагрузки от здания на основание, но и ограждающей конструкцией помещений подвала.
Ленточные фундаменты получили большое распространение в жилищном строительстве для зданий до 12 этажей, выполненных по бескаркасной схеме.
Ленточные фундаменты устраивают под несущие стены здания. Они подразделяются на сборные и монолитные.
Сборные ленточные фундаменты |
собирают из железобетонных блоков |
(рис. 4.6). |
Блоки-подушки прямоугольного |
или трапецеидального сечений |
высотой 300, 400, 500 и 600 мм, |
длиной от 800 и до 2800 мм. |
Блоки - стенки шириной 200,300, 400, |
500, 600 мм, высотой 280 и 580 мм, |
длиной от 880 и 2380 мм могут быть |
сплошные и пустотелые. |
Рис.4.6. Конструкции ленточных фундаментов: а – сборный; б – то же, прерывистый; в – монолитный фундамент (бутобетонный); г – бутовый фундамент; 1- фундаментные подушки; 2- бетонные блоки; 3 – отмостка; 4 - гидроизоляция; 5 – кирпичная облицовка (в ½ кирпича).

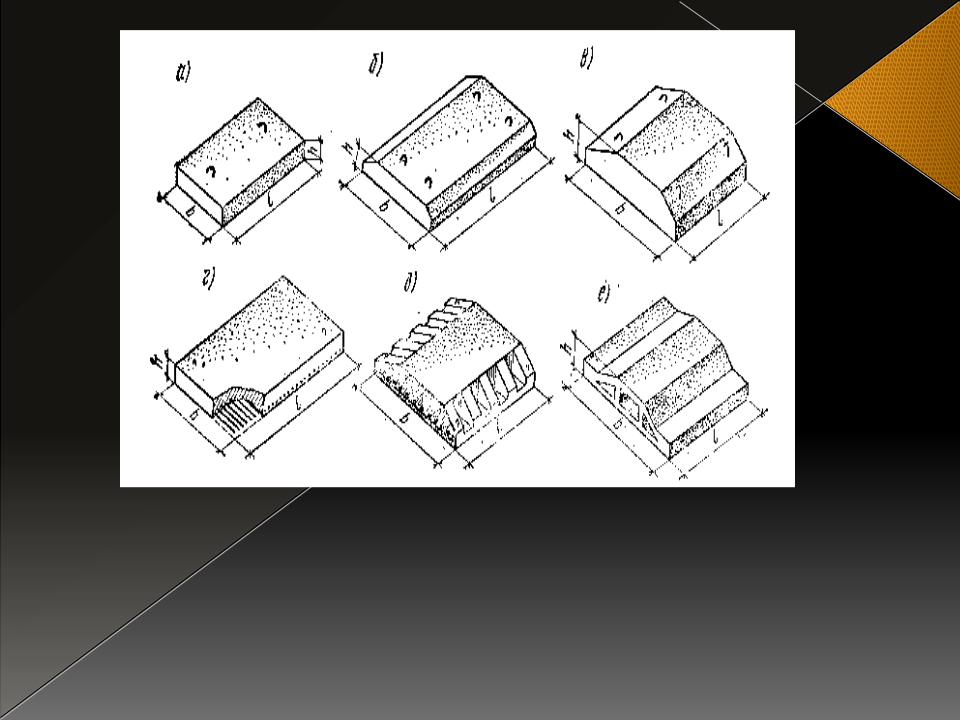

Рис. 4.7. Типы сборных блок-подушек: а,б,в – блок-подушки массового строительства; г – блок-подушка с предварительно напряженной арматурой; д – то же, с облегченными
консолями; е – то же, с горизонтальными пустотами.

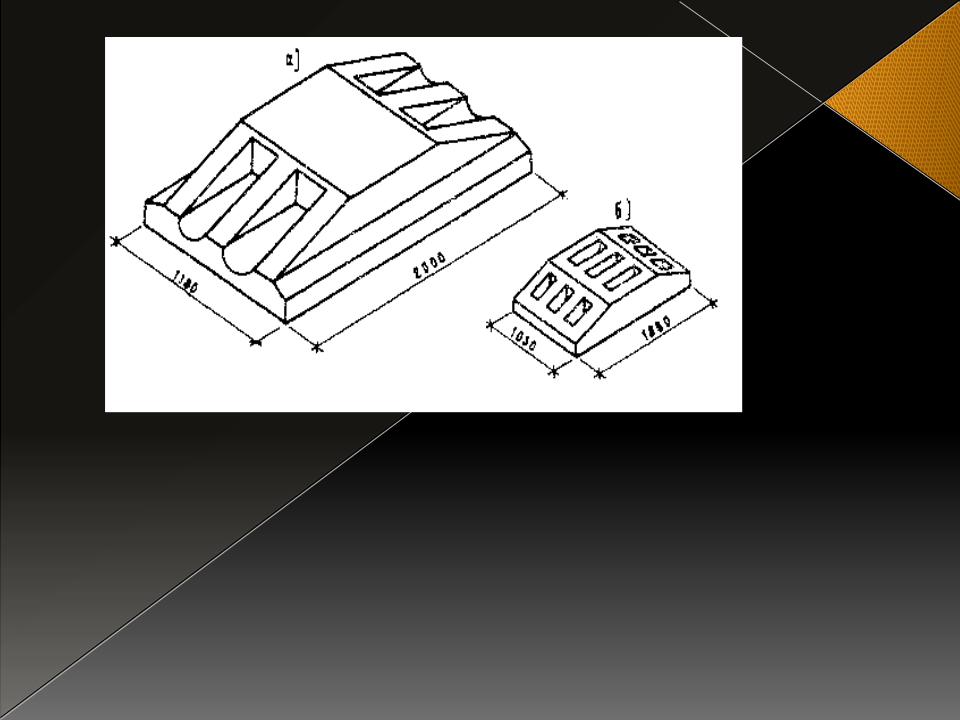

Рис. 4.8. Облегченные фундаментные блоки.

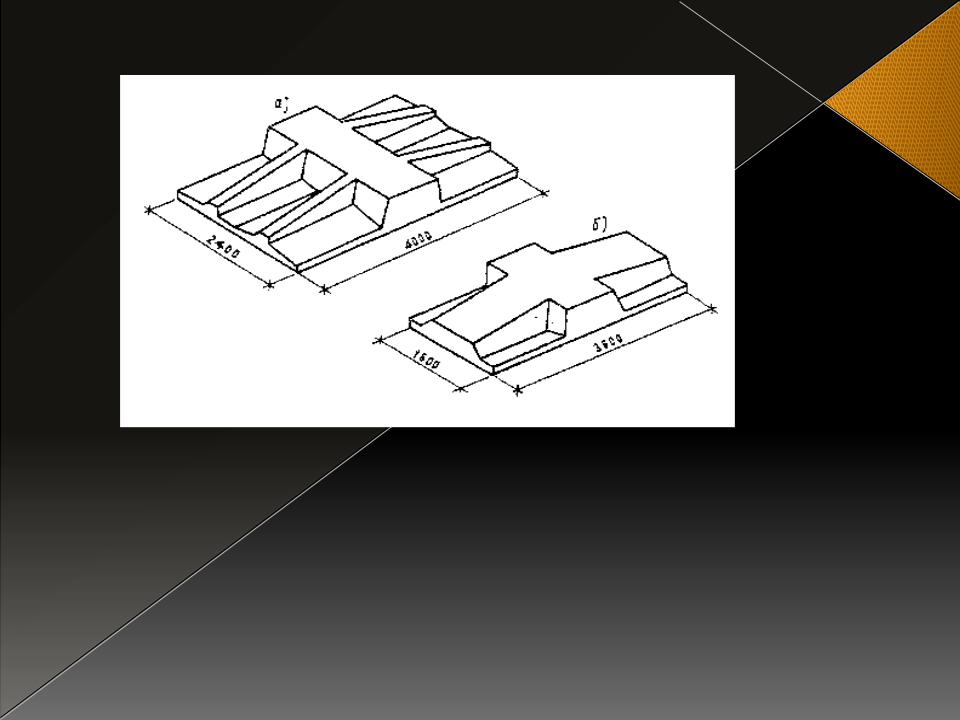

Рис.4.9. Ребристые плиты фундаментов.

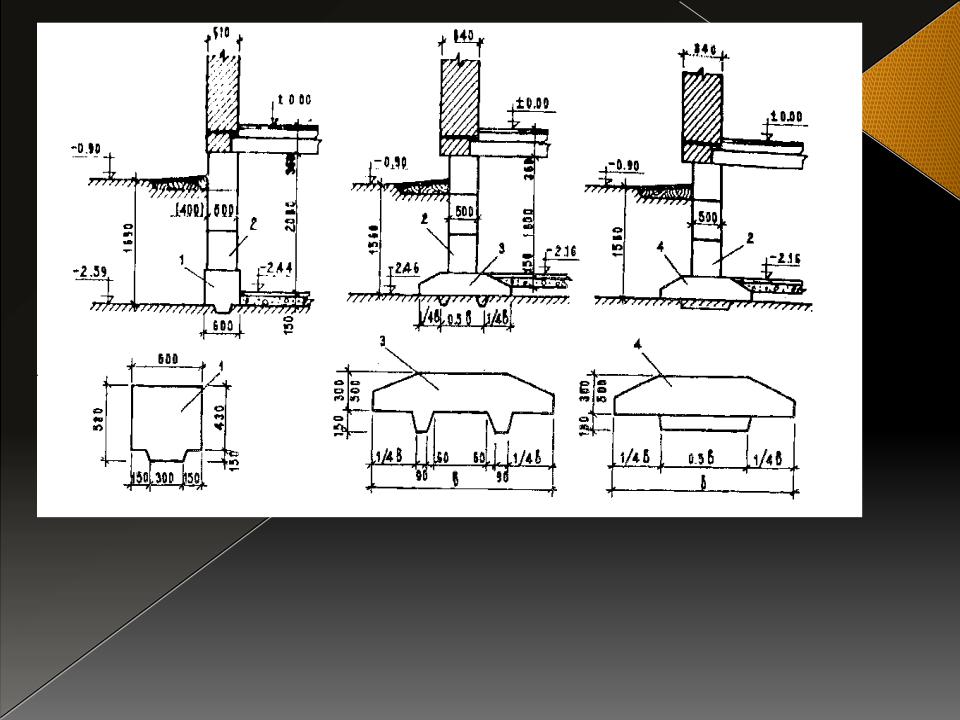

Рис. 4.10. Ленточные сборные фундаменты:1 – бетонный ребристый блок; 2 – типовые блоки ФБС 24.5; 3 – плита
ребристая; 4- плита длиной 1,2 м и шириной 800 мм.

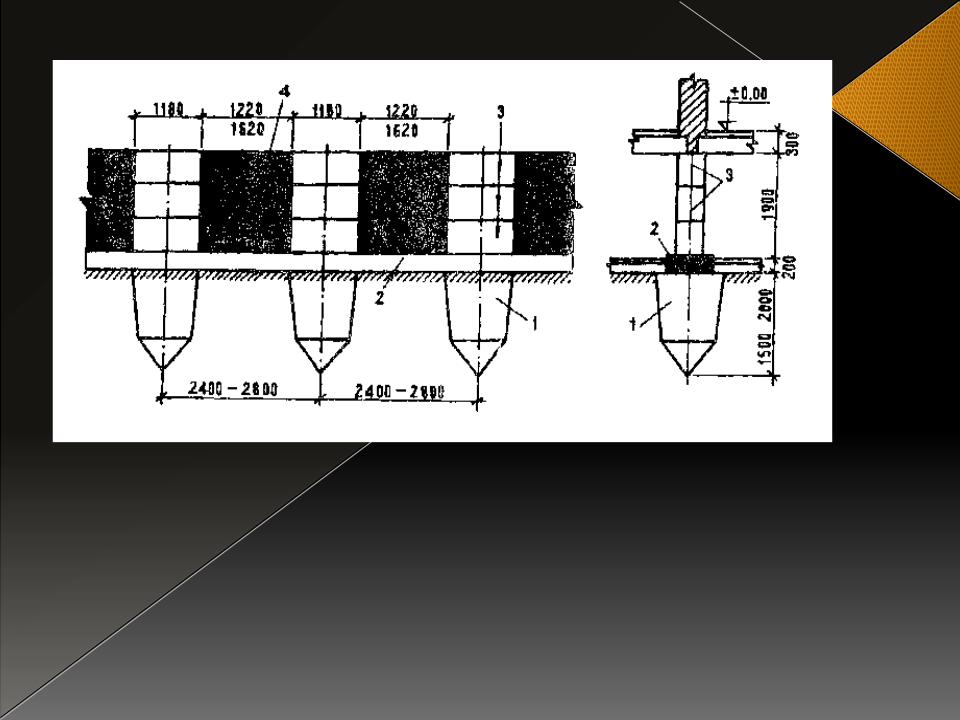

Рис. 4.11. Сборно-монолитные стены подвалов: 1 – фундаменты в вытрамбованных котлованах; 2- монолитный пояс; 3 – стеновые бетонные блоки; 4 – монолитные участки.
В некоторых жилых зданиях |
с поперечными несущими стенами применяют |
ленточные фундаменты в виде железобетонных |
плит длиной до 3500 мм, высотой 300 мм, по |
которым устанавливают безраскосные |
железобетонные рамы высотой, равной высоте |
подвального помещения (рис. 4.12, а). Панели |
продольных стен подвала опираются на выступы |
ленточных фундаментов. |
В зданиях с продольными несущими стенами |
применяют фундаменты со стенкой из крупных |
железобетонных панелей (рис. 4.12, б), являю |
щихся одновременно стенами подвала. |
Толщину стен фундаментов можно принимать |
равной или меньше толщины наземных стен. При |
этом свес стен здания не должен превышать 130 |
мм. |
