Предмет Основы теории сетей
Лабораторная работа
Методы цифровой модуляции сигнала
Выполнили студенты группы ИКТп – 91 Махов Н.С
Яковенко А.М
Ядринцев С.М
Фамилия инициалы
Бригада № 5
Самара 2021г.

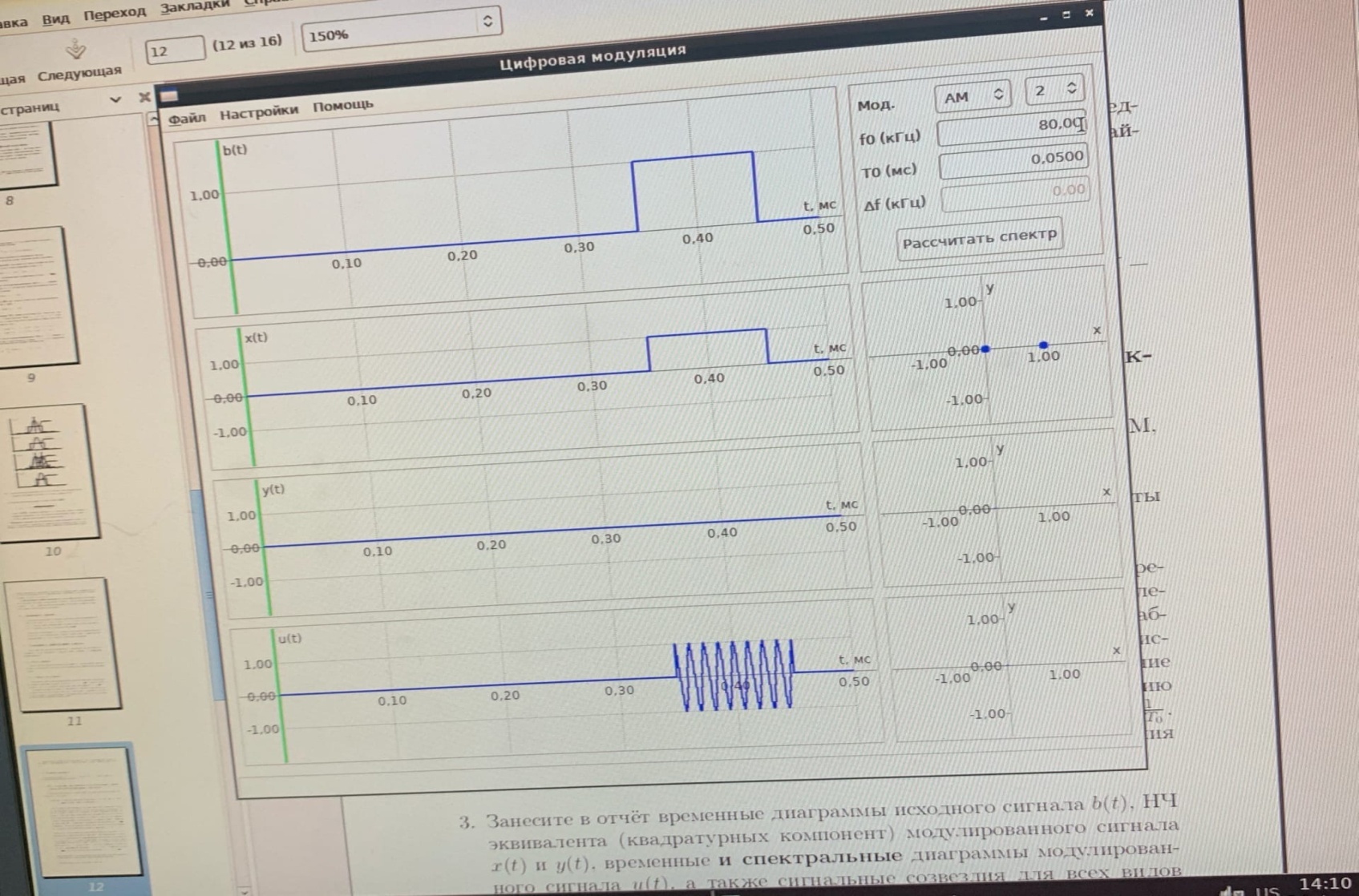

Амплитудная модуляция (АМ)
m=2
m=4
m=8
m=16
Вывод: при двоичной АМ число m=2, а так же имеется только 2 уровня: пауза и передача. При АМ (m>2) расположение уровней симметрично относительно начала координат на равном расстоянии друг от друга, число ровняется m. На сигнальном созвездии все значения все значения амплитуды действительные и располагаются вдоль оси х.
Квадратурная амплитудная модуляция (КАМ)
m=4
m=8
m=16
Вывод: Квадратурная амплитудная модуляция получается как сумма двух сигналов АМ, сдвинутых по отношению к друг другу на угол п/2. Сигнальное созвездие КАМ всегда симметрично относительно начала координат.

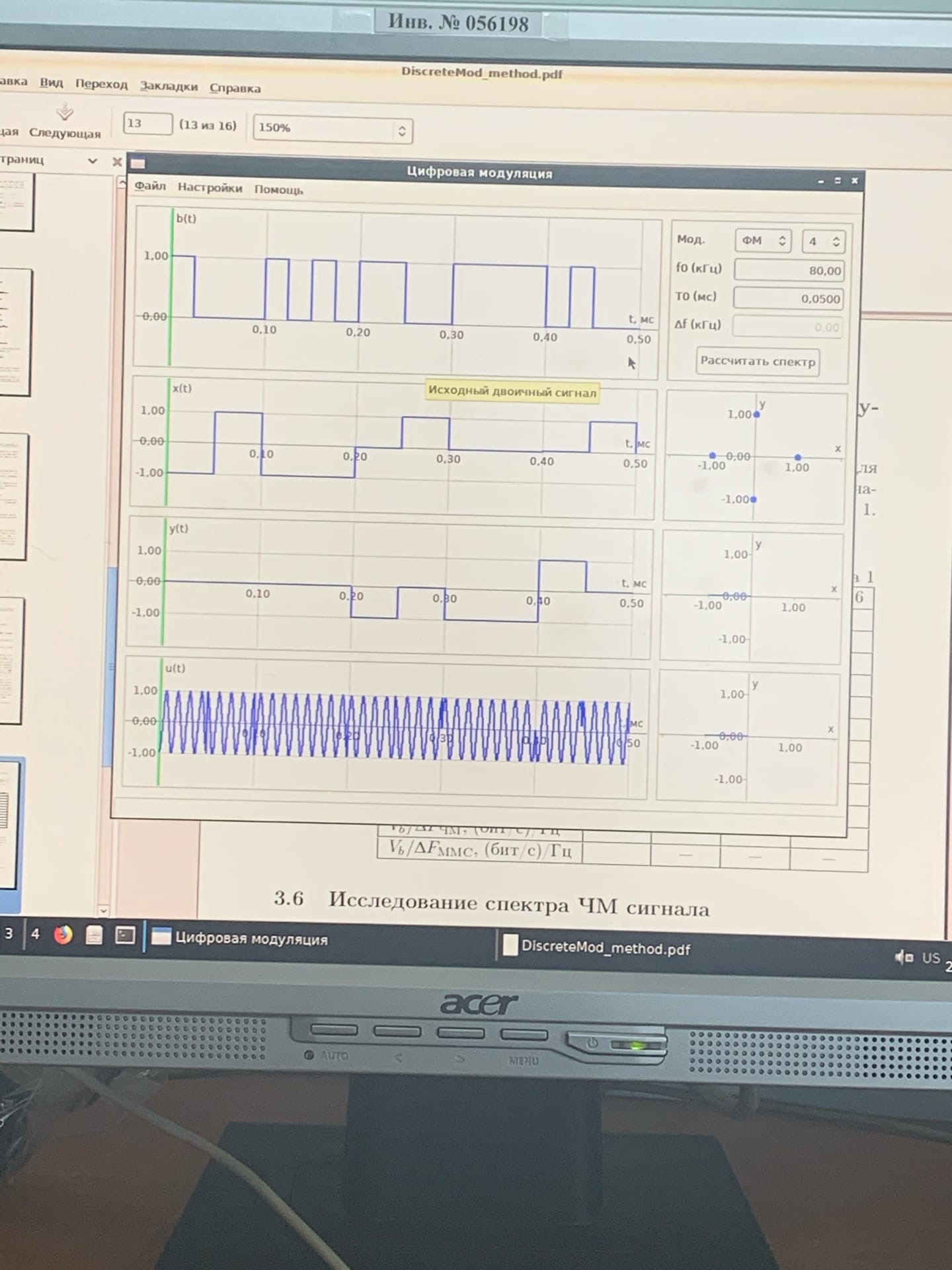

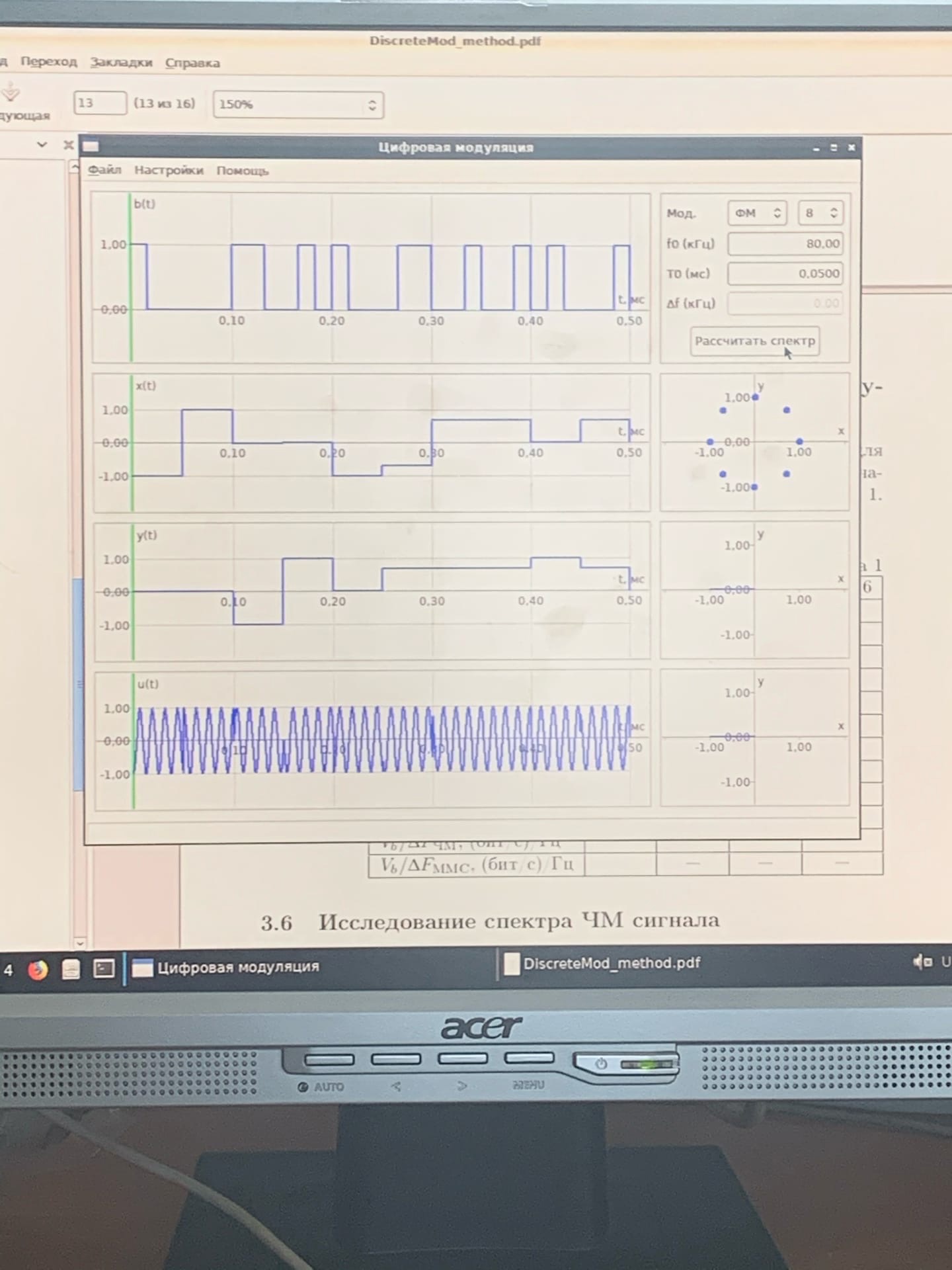

Цифровая фазовая модуляция (ФМ)
m=2
m=4
m=8
m=16
Вывод: По закону первичного сигнала при фазовой модуляции изменяется начальная фаза несущей. Точки на сигнальном созвездии располагаются в виде окружности.
Цифровая частотная модуляция (ЧМ)
m=2
m=4
m=8
m=16
Вывод: По закону первичного сигнала при фазовой модуляции изменяется начальная фаза несущей. Точки на сигнальном созвездии располагаются в виде окружности.
Модуляция с минимальным сдвигом (ММС)
Вывод: ММС сигнал — сигнал с минимальным разносом частот «0» и «1» (т.е. с минимальной девиацией)

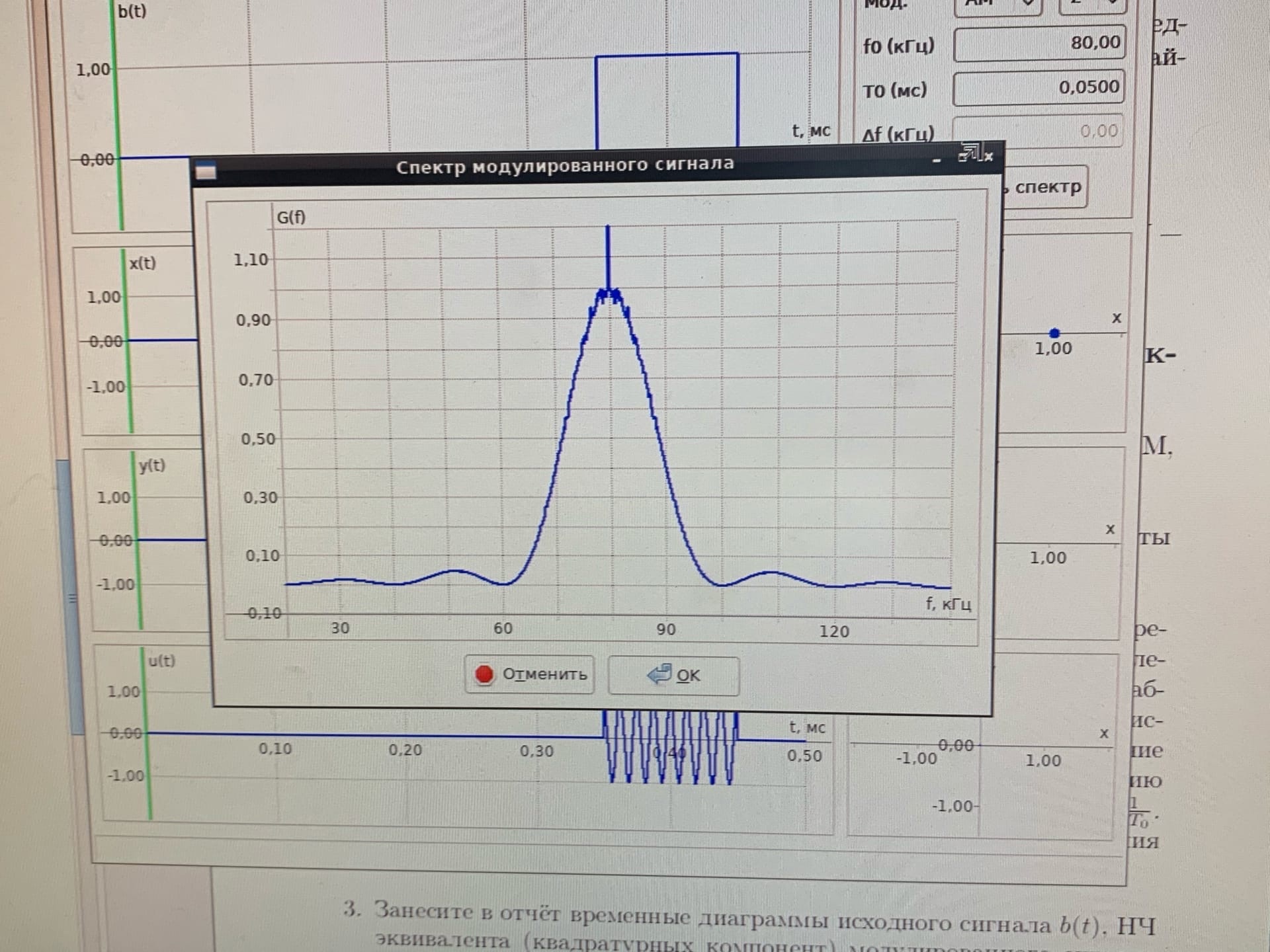

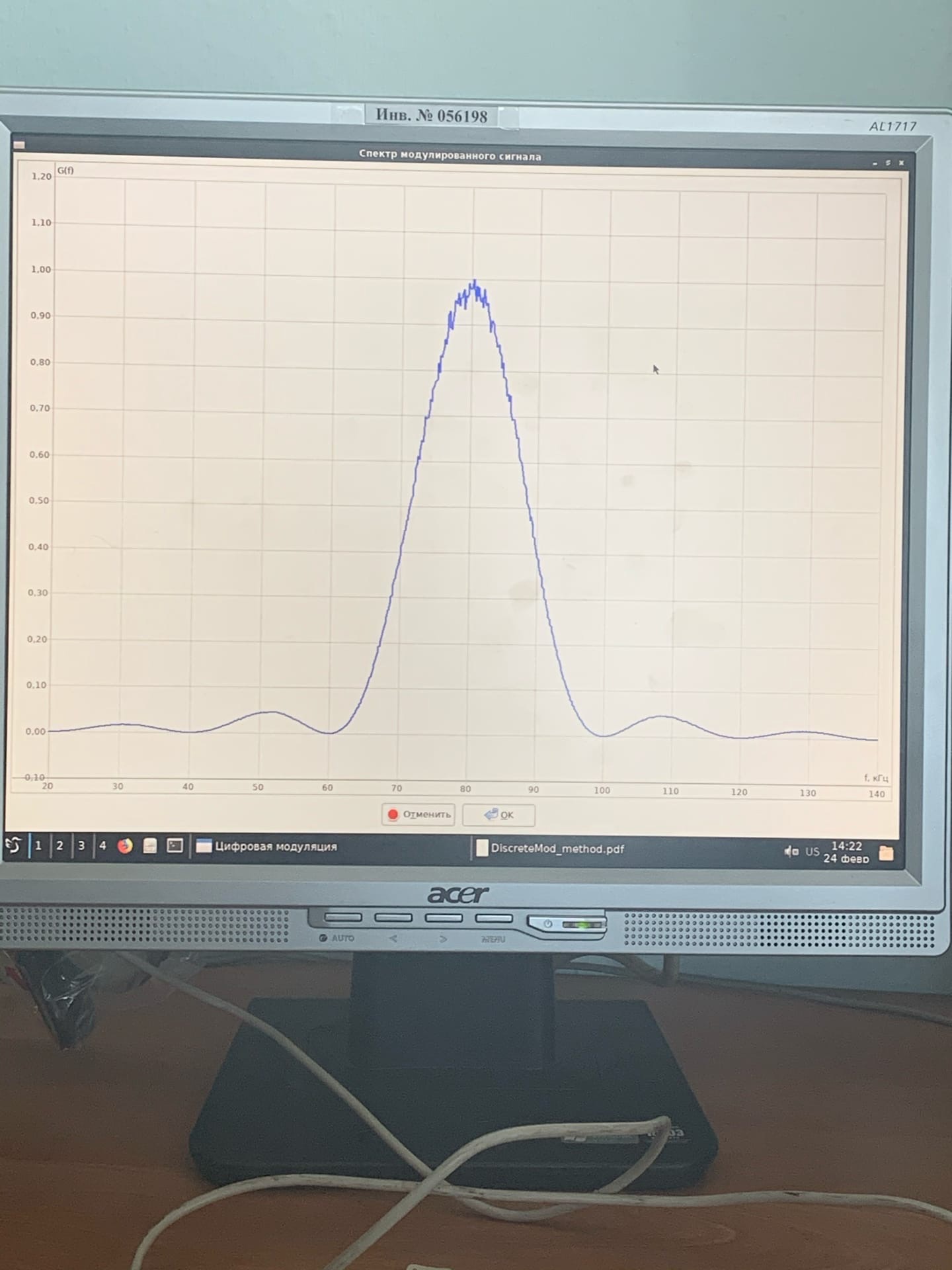

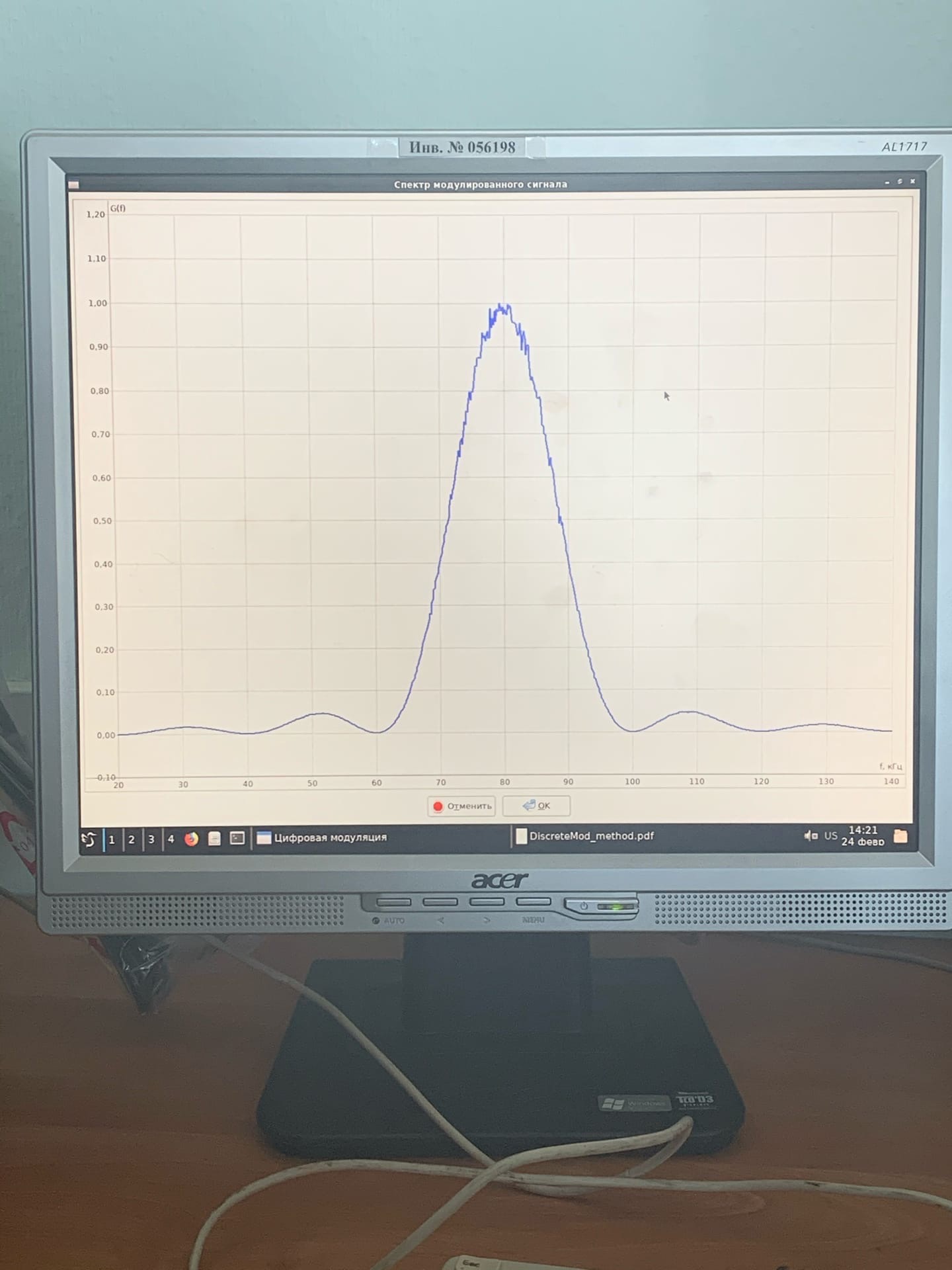

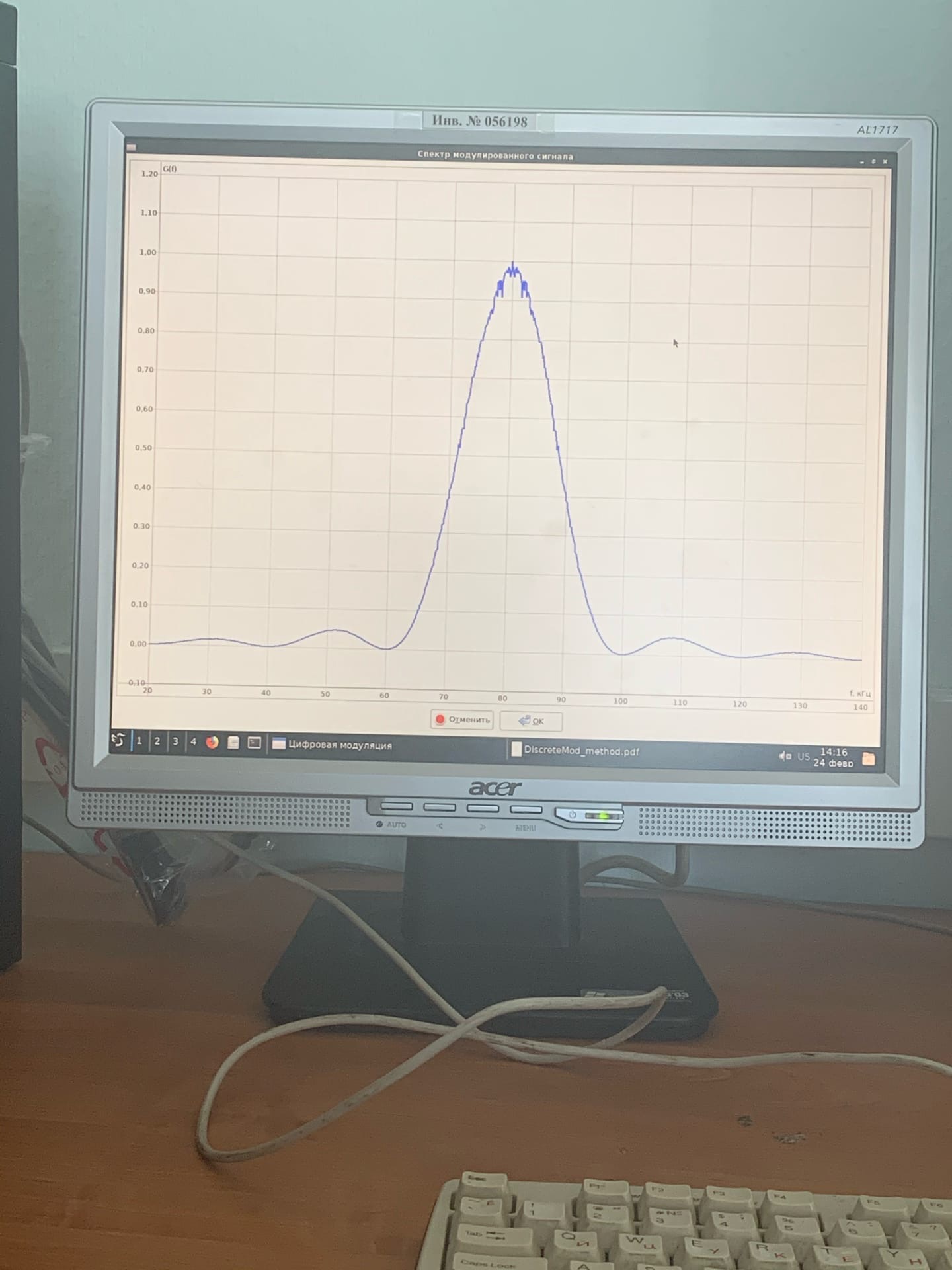

Определение спектральной эффективности модуляции
|
m = 2 |
m = 4 |
m = 8 |
m = 16 |
ΔFAM, кГц |
40 |
40 |
40 |
40 |
ΔFКАМ, кГц |
----- |
40 |
40 |
40 |
ΔFФМ, кГц |
40 |
40 |
40 |
40 |
ΔFЧМ, кГц |
60 |
100 |
170 |
250 |
ΔFММС, кГц |
30 |
----- |
----- |
----- |
V0, кБод |
20 |
20 |
20 |
20 |
Vb, кбит/с |
20 |
40 |
60 |
80 |
Vb /ΔFAM, (бит/с)/ Гц |
0.5 |
1 |
1.5 |
2 |
Vb /ΔFКАМ, (бит/с)/ Гц |
----- |
1 |
1.5 |
2 |
Vb /ΔFФМ, (бит/с)/ Гц |
0.5 |
1 |
1.5 |
2 |
Vb /ΔFЧМ, (бит/с)/ Гц |
0.3 |
0.4 |
0.35 |
0.32 |
Vb /ΔFММС, (бит/с)/ Гц |
0.6 |
----- |
----- |
----- |
