.docxФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
Кафедра экологии, безопасности жизнедеятельности и электропитания
Виртуальная лабораторная работа №4
Исследование импульсных источников питания
Выполнила: Иванова Иоанна, студентка группы БСТ17xx
Проверил: ст. пр. Шакиров К. Ф.
Цель работы
Изучить принцип действия и особенности импульсных источников питания. Ознакомиться с принципом действия релейных стабилизаторов.
План работы
Снять внешнюю характеристику стабилизатора при постоянном напряжении питания.
Снять нагрузочную характеристику стабилизатора при постоянном токе нагрузки .
Снять зависимость величины и частоты пульсации на нагрузке стабилизатора при изменяющемся напряжении и постоянном токе нагрузки, а также при постоянном напряжении и изменяющемся токе нагрузки.
Схемы
Рисунок 1. - Структурная схема релейного стабилизатора

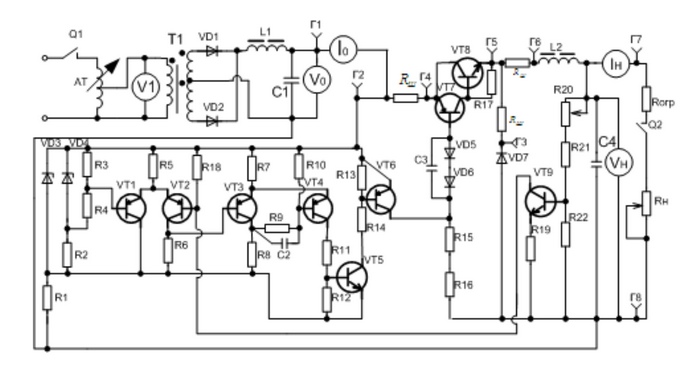

Рисунок 2. - Принципиальная схема релейного стабилизатора
Экспериментальные данные, расчеты и построение зависимостей
|
|||||||
Экспериментальные данные |
Результаты расчета |
||||||
, А |
, В |
, А |
Δ , В |
, Вт |
, Вт |
ɳ |
|
0,050 |
12,202 |
0,05 |
0,146 |
0,61 |
1,35 |
0,452 |
|
0,150 |
12,172 |
0,1 |
0,142 |
1,826 |
2,7 |
0,676 |
|
0,250 |
12,142 |
0,15 |
0,138 |
3,036 |
4,05 |
0,75 |
|
0,350 |
12,114 |
0,21 |
0,135 |
4,24 |
5,67 |
0,748 |
|
0,450 |
12,090 |
0,26 |
0,133 |
5,441 |
7,02 |
0,775 |
|
0,550 |
12,060 |
0,32 |
0,131 |
6,633 |
8,64 |
0,768 |
|
0,650 |
12,030 |
0,38 |
0,129 |
7,82 |
10,26 |
0,762 |
|
0,750 |
12,010 |
0,40 |
0,128 |
9,008 |
10,8 |
0,834 |
Таблица
1. - Внешняя характеристика стабилизатора
; ;
Данные, рассчитанные по вышеприведенным формулам занесены в таблицу 1.
Внутреннее сопротивление стабилизатора рассчитывается по формуле:
|
||||||
Экспериментальные данные |
Результаты расчета |
|||||
, В |
, В |
, А |
Δ , В |
, Вт |
, Вт |
ɳ |
18 |
12,070 |
0,24 |
0,126 |
2,414 |
4,32 |
0,559 |
20 |
12,090 |
0,20 |
0,128 |
2,418 |
4 |
0,605 |
22 |
12,105 |
0,18 |
0,129 |
2,421 |
3,96 |
0,611 |
24 |
12,114 |
0,15 |
0,134 |
2,423 |
3,6 |
0,673 |
26 |
12,123 |
0,13 |
0,137 |
2,425 |
3,38 |
0,717 |
28 |
12,131 |
0,11 |
0,139 |
2,426 |
3,08 |
0,788 |
30 |
12,137 |
0,10 |
0,142 |
2,427 |
3 |
0,809 |
Таблица
2. - Нагрузочная характеристика
стабилизатора
; ;
Данные, рассчитанные по вышеприведенным формулам занесены в таблицу 2.
Коэффициент стабилизации рассчитывается по формуле:
Выводы
При выполнении лабораторной работы был изучен принцип действия импульсного стабилизатора напряжения постоянного тока, построенного на базе однотактного преобразователя с понижением напряжения. Особое внимание было обращено на характерные особенности данного стабилизатора: достаточно высокий КПД (в том числе и из-за малого внутреннего сопротивления) и хороший уровень стабилизации, о чем наглядно свидетельствуют построенные зависимости.
Ответы на контрольные вопросы
В чем смысл выполнения УПТ по схеме дифференциального усилителя?
Как дифференциальный усилитель, усилитель постоянного тока (УПТ) усиливает разницу между напряжениями, подающимися на его вход. Подаются на вход напряжения от эталонного источника питания и от источника, который надо стабилизировать. Выходное напряжение УПТ в идеале должно зависеть только от отклонения напряжения от нормы. Следовательно, работа по стабилизации будет проводиться именно над этим отклонением.
Назовите основные причины изменения выходного напряжения стабилизатора.
Сильное изменение напряжения или силы тока на входе, а также изменение частоты, с которой подаются импульсы напряжения.
