УК_ДЗ-3_П-41_Лопатина
.docxМинистерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное
учреждение высшего образования
Национальный исследовательский университет “МИЭТ”
Институт Системной и программной инженерии и информационных технологий
Дисциплина: Управление качеством
Домашнее задание №3
По теме: «Определение времени, проведённого в пути на работу и учёбу»
Выполнил:
студент группы П-41
Лопатина Татьяна
Москва, 2021 г.
Построение контрольных карт и гистограммы по процессу «Определение времени, проведённого в пути на работу и учёбу»
Пояснение к контрольной карте:
На карте представлены первые 50 дней учёбы (период от 1 до 50). Также для удобства указаны названия месяцев, дни недели и числа.
Всё время (параметр) представлено в минутах для простоты понимания и построения графиков.
Учитывается время пути на работу и учёбу. Учтём, что на учёбу можно добраться двумя способами: на личном и общественном транспорте. При передвижении на личном автомобиле время пребывания в пути зависит от загруженности дороги. Время пути на автобусе всегда приблизительно равно.
Начиная с 8 сентября на карту добавляется время, затраченное на путь на работу, а также с работы до института.
Также учтём, что воскресенье — выходной, то есть время в пути равняется 0.
Контрольная карта
Произведём расчёты и округлим до целого:
Среднее значение параметра Х
Хср = 133,8
Хср = 134
Среднее значение «скользящего» размаха mR
mRср = 86,6
mRср = 87
Контрольные границы параметра Х
ВКГ = 364,156
НКГ = -96,556
ВКГ = 364
НКГ = -97
Контрольные границы mR
КГmR = 283,182
КГmR = 283

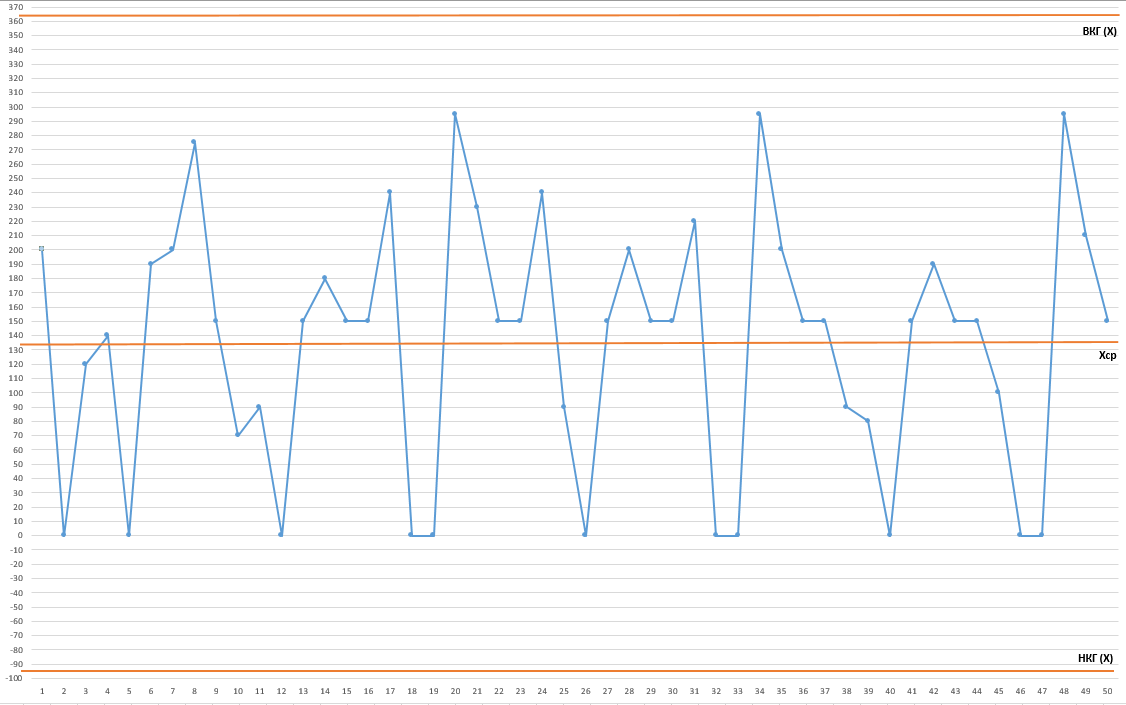

Нанесём найденные значения на карту:
Нанесём значения на карту «Скользящего размаха»
Построение гистограммы
Таблица частот
№ П/П |
Границы интервалов |
Середина интервала |
Частота попаданий диаметра оси в интервал |
Частота попаданий |
1 |
0 — 30 |
15 |
///// ///// / |
11 |
2 |
30 — 60 |
45 |
|
0 |
3 |
60 — 90 |
75 |
// |
2 |
4 |
90 — 120 |
105 |
//// |
4 |
5 |
120 — 150 |
135 |
// |
2 |
6 |
150 — 180 |
165 |
///// ///// ///// |
15 |
7 |
180 — 210 |
195 |
///// // |
7 |
8 |
210 — 240 |
225 |
/// |
3 |
9 |
240 — 270 |
255 |
// |
2 |
10 |
270 — 300 |
285 |
//// |
4 |
|
Итог |
|
|
50 |

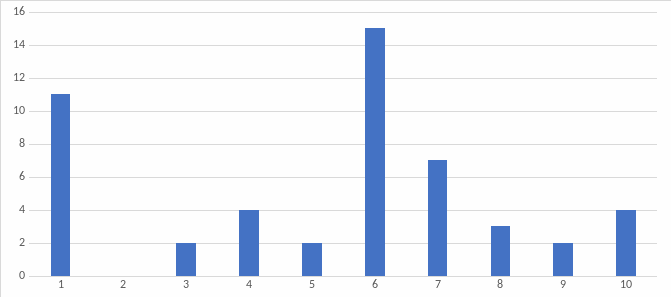

Гистограмма
Распределение с изолированным пиком
