Лабораторная работа № 6

«Динамическая маршрутизация. Протокол RIP v.1 и RIP v.2»

Выполнила:

Проверил:

Сафронов Н.Е.

Москва 2021

Содержание

Цель работы 3

2 Задание на лабораторную работу 3

3 Ход лабораторной работы 3

3.1 Порядок выполнения лабораторной работы 3

Цель работы

Целью данной лабораторной работы является изучение принципов динамической маршрутизации, настройка протоколов RIP v.1 и RIP v.2.

2 Задание на лабораторную работу

Порядок выполнения лабораторной работы:

1. Настройка интерфейсов маршрутизаторов

2. Включение протокола RIP v.1

3. Включение протокола RIP v.2

Задание №1

Настроить протокол RIP v.1 на маршрутизаторах Router2 и Router3.

Задание №2

Просмотрев таблицу маршрутизации Router3 перечислить подсети, полученные по протоколу RIP.

Задание №3

Как и почему изменилась таблица маршрутизации после перехода на RIP v.2?

3 Ход лабораторной работы

3.1 Порядок выполнения лабораторной работы

1. Настройка интерфейсов маршрутизаторов

2. Включение протокола RIP v.1

3. Включение протокола RIP v.2

3.2 Выполнение лабораторной работы

В программе eNSP построим следующую конфигурацию:

Рисунок 1 - Топология

Для начала настроим IP-адреса на физических интерфейсах маршрутизатора (Router1), а также на логическом интерфейсе Loopback(программный виртуальный интерфейс) при помощи последовательного выполнения команд:

1. <Router1>system-view

2. [Router1]interface Ethernet 0/0

3. [Router1-Ethernet0/0]ip address 192.168.1.1 24

4. [Router1]interface Loopback 0

5. [Router1-Loopback0]ip address 1.1.1.1 24

Аналогично настроим на физических интерфейсах маршрутизаторов Router2 и Router3.

Далее необходимо проверить соединения командой ping:

1. <Router1>ping 192.168.1.2

2. <Router2>ping 192.168.2.2

//проверка соединения на UNGA и BUNGA

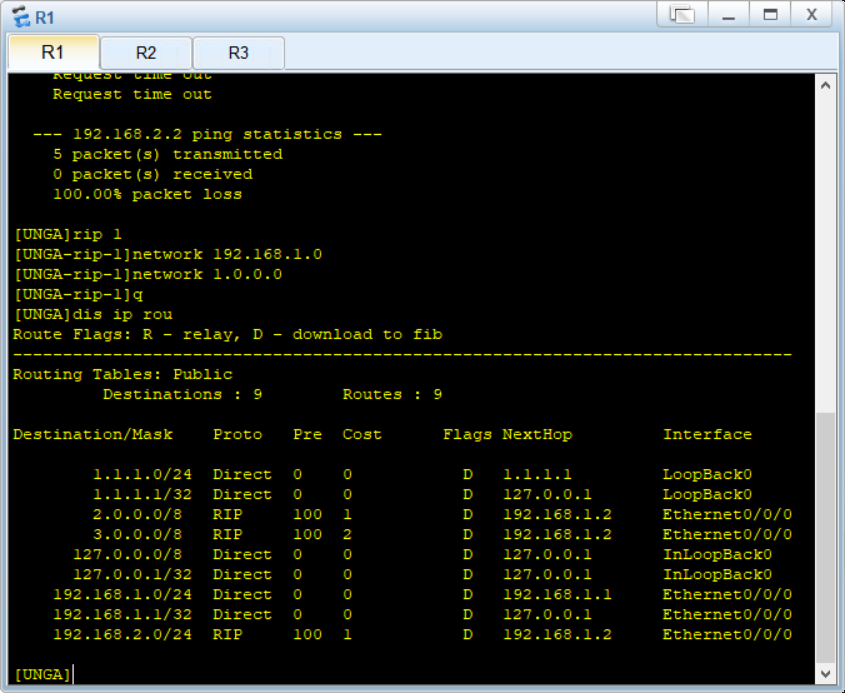

Для настройки протокола RIP v.1 на маршрутизаторах Router2 и Router3 нужно выполнить последовательно команды

<rip 1>-вход в режим конфигурации протокола RIP

[Router1-rip-1]network 192.168.1.0

[Router1-rip-1]network 1.0.0.0

< display ip routing-table>-команда для проверки таблицы конфигурации

Проверяем доступность анонсированных сетей, рисунок 10

С помощью выполнения команд:

[Router1]ping 2.2.2.2

[Router1]ping 3.3.3.3

Для того, чтобы маршрутизаторы стали обмениваться маршрутами по протоколу RIP v.2 необходимо на каждом коммутаторе ввести команду:

[Router1]rip 1

[Router1-rip-1]version 2

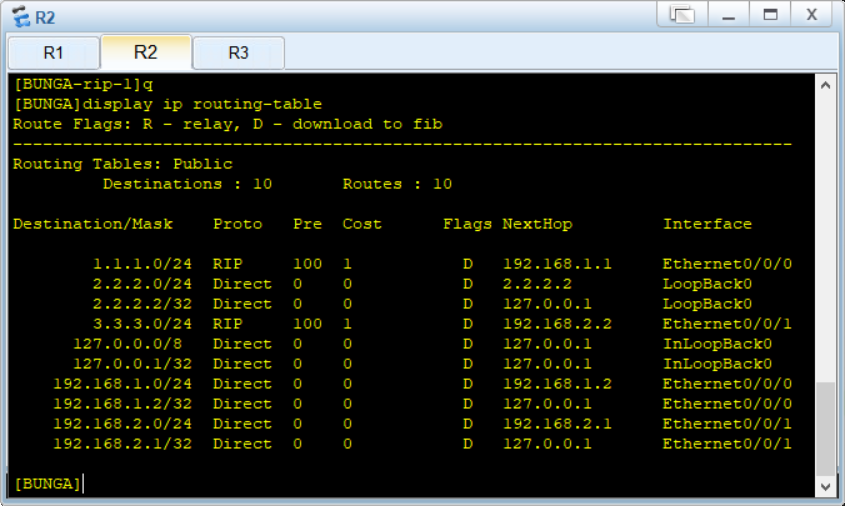

Затем проверим таблицу маршрутизации на всех коммутаторах.

Задание №3 Как и почему изменилась таблица маршрутизации после перехода на RIP v.2?

Подсети по RIP протоколу исчезли на маршрутизаторе R1, на R2 одна подсеть по протоколу исчезла (2.0.0.0/8), а подсеть 1.0.0.0/8 сменилась на 1.1.1.0/24. У подсетей подключенных по протоколу RIP на маршрутизаторе R3 изменились адреса с 1.0.0.0/8 на 1.1.1.0/24 ; с 2.0.0.0/8 на 2.2.2.0/24
