Лабораторная работа №4

«Локальные виртуальные сети (VLAN), магистральные (trunk) соединения между коммутаторами»

Выполнила:

.

Проверил:

Сафронов Н.Е.

Москва 2021

Цель работы

Изучение принципов работы протокола локальных виртуальных сетей VLAN и взаимодействия между коммутаторами через магистральные соединения (trunk).

Задания

Задание №1

Настроить VLAN 10, 20 с именами mars, jupiter на всех трехкоммутаторах Switch1, Switch2 и Switch3.

Задание №2

Добавить порт GigabitEthernet 0/0/10 в VLAN 10 на коммутаторах Switch1, Switch2. Добавить порт GigabitEthernet 0/0/11 в VLAN 20 на коммутатореSwitch2.

Задание №3

Настроить магистральное соединение между коммутаторами Switch1 и Switch3, Switch2 и Switch3 для VLAN 10, 20.

Задание №4

Настройте IP-адреси маску на компьютерах PC1, PC2, PC3 в соответствии со схемой топологии. На PC1 проверьте взаимодействие командой ping между устройствами (сделать снимок экрана): PC1 и PC2 и между PC1 и PC3. Если ЛР была выполнена верно, взаимодействие будет возможно только между устройствами, находящимися в одной виртуальной сети VLAN.

Ход работы

1. Настройка сетей VLAN

2. Настройка портов доступа

3. Настройка магистрального порта

Рисунок 1 - Результат выполнения первого задания

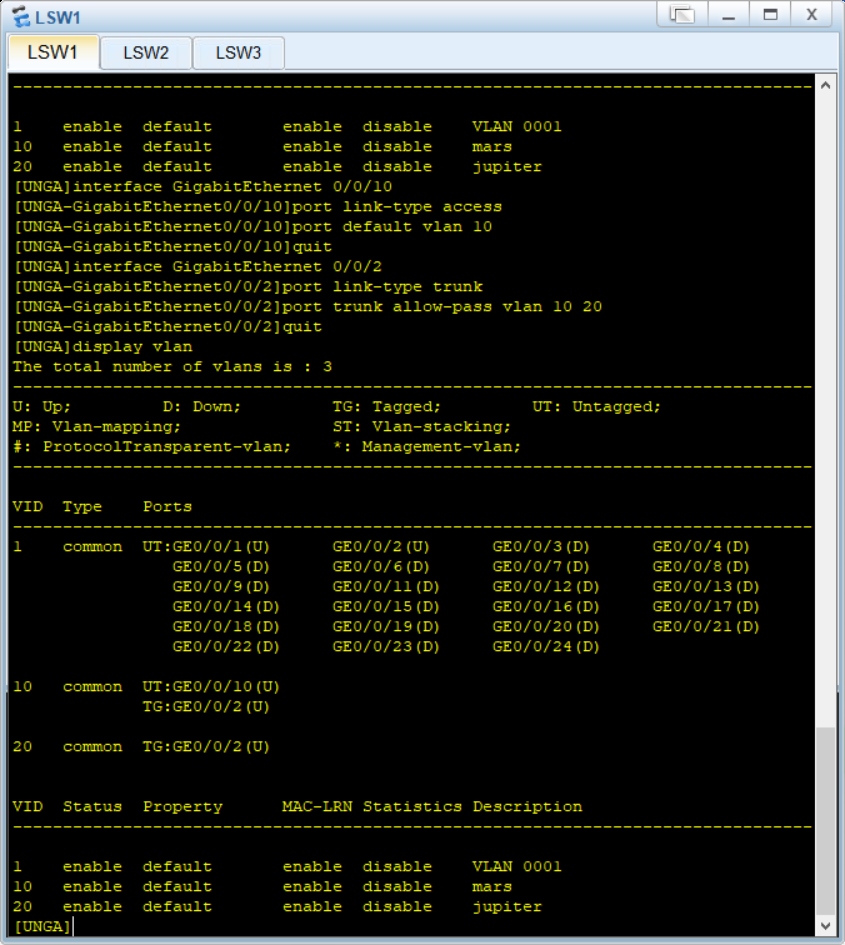

Рисунок 2 - Результат выполнения 2 задания на UNGA

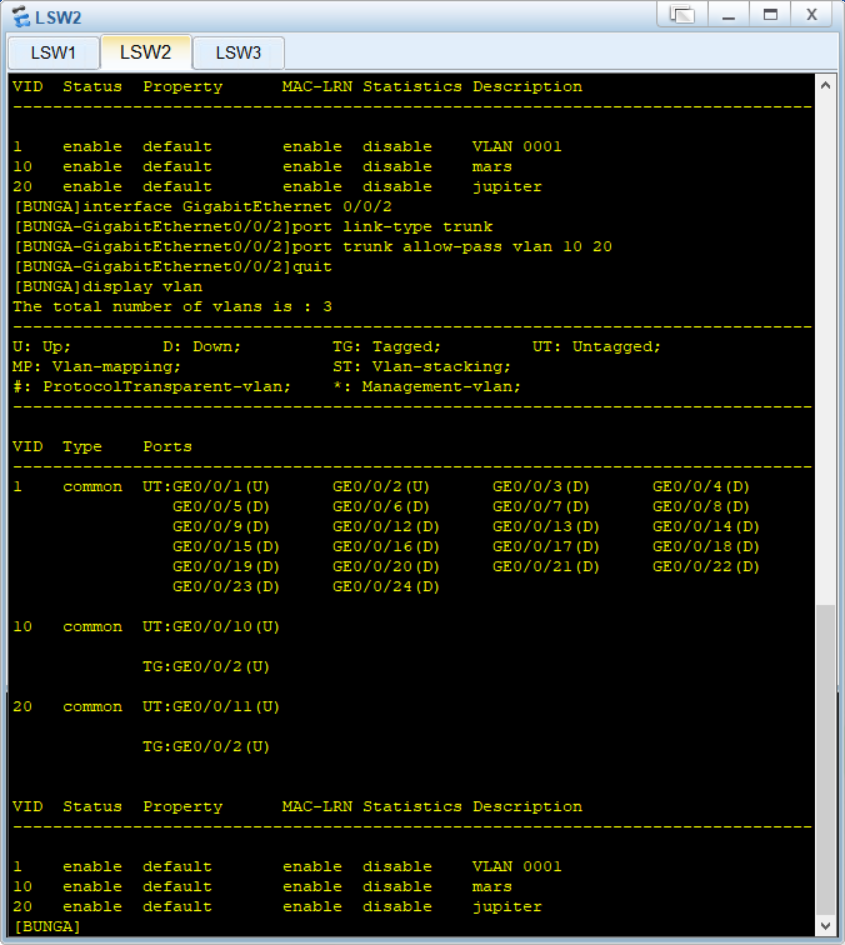

Рисунок 3 - Результат выполнения 2 задания на BUNGA

Магистральное соединение (3 задание):

Рисунок 4 - Соединение на UNGA

Рисунок 5 - Соединение на BUNGA

Рисунок 6 - Соединение на COCO

ЗАДАНИЕ 4

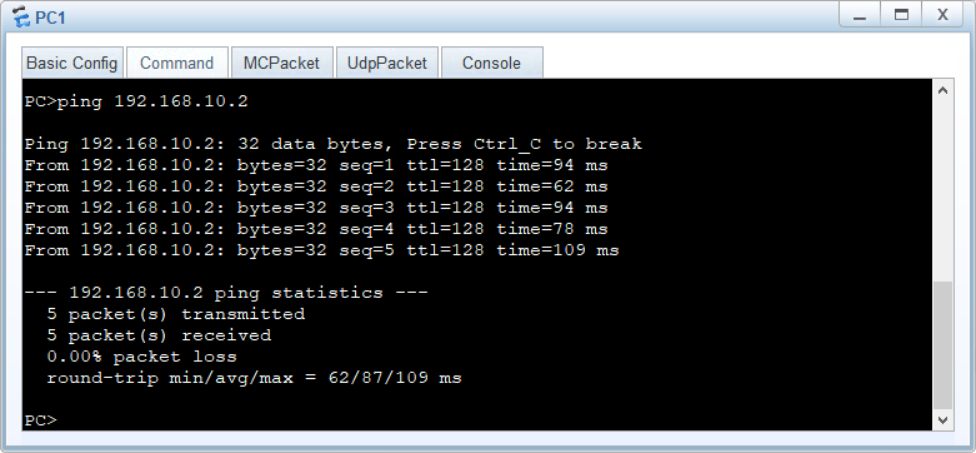

Рисунок 7 – Проверка взаимодействия командой ping PC1 и PC2

Рисунок 8 - Проверка взаимодействия командой ping PC1 и PC3
