Цель работы

Изучение принципов работы протокола покрывающего дерева (Spanning Tree Protocol).

Задания

• Проверить конфигурацию STP на порту

• Поменять приоритеты коммутаторов

• Изменить роли портов

• Изменить роли портов через изменение стоимости

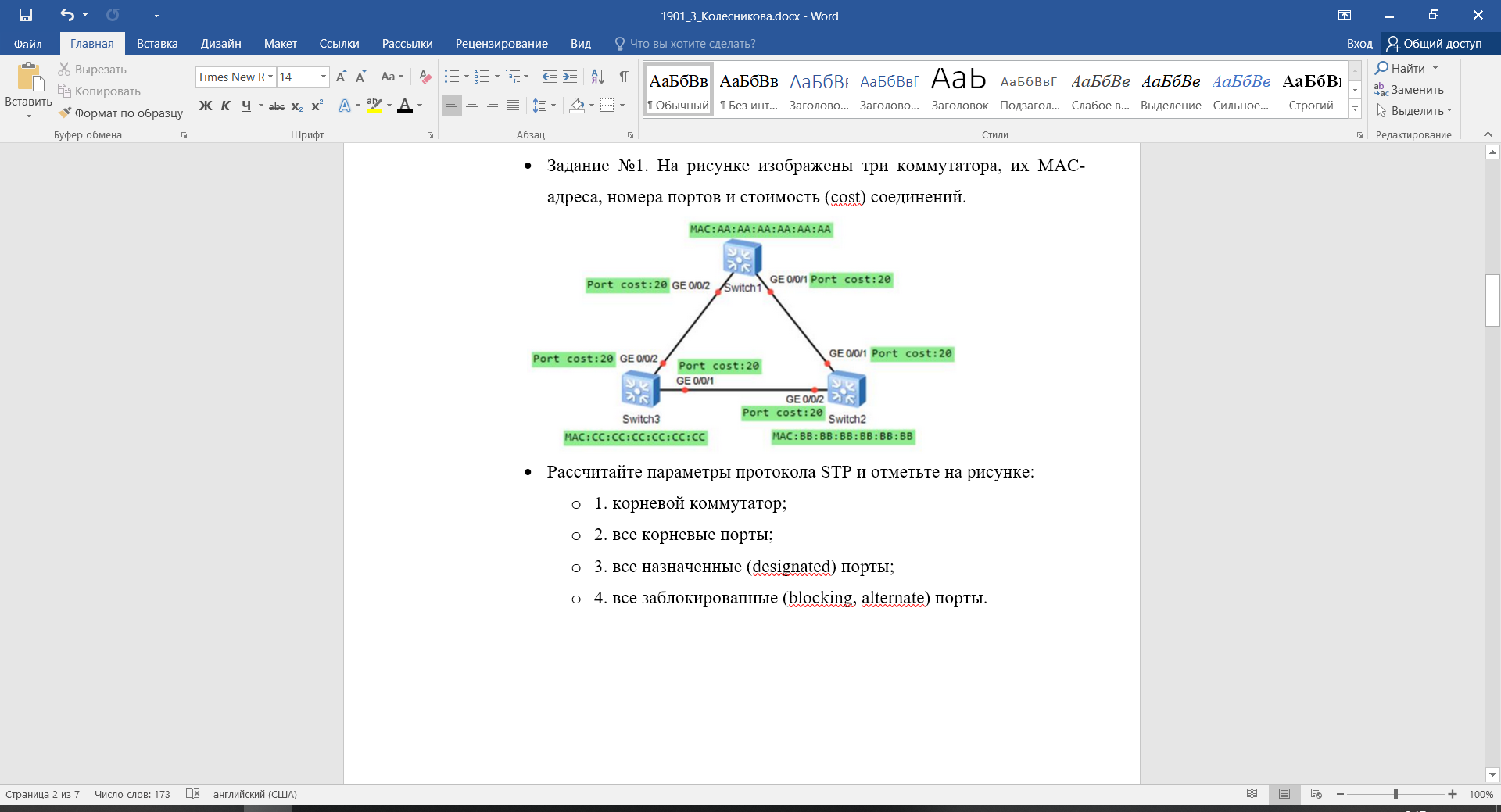

• Задание №1. На рисунке изображены три коммутатора, их MAC-адреса, номера портов и стоимость (cost) соединений.

• Рассчитайте параметры протокола STP и отметьте на рисунке:

  • 1. корневой коммутатор;

  • 2. все корневые порты;

  • 3. все назначенные (designated) порты;

  • 4. все заблокированные (blocking, alternate) порты.

Ход работы:

Рисунок 1 – топология

Рисунок 2 - Проверка конфигурации STP на определенном порту

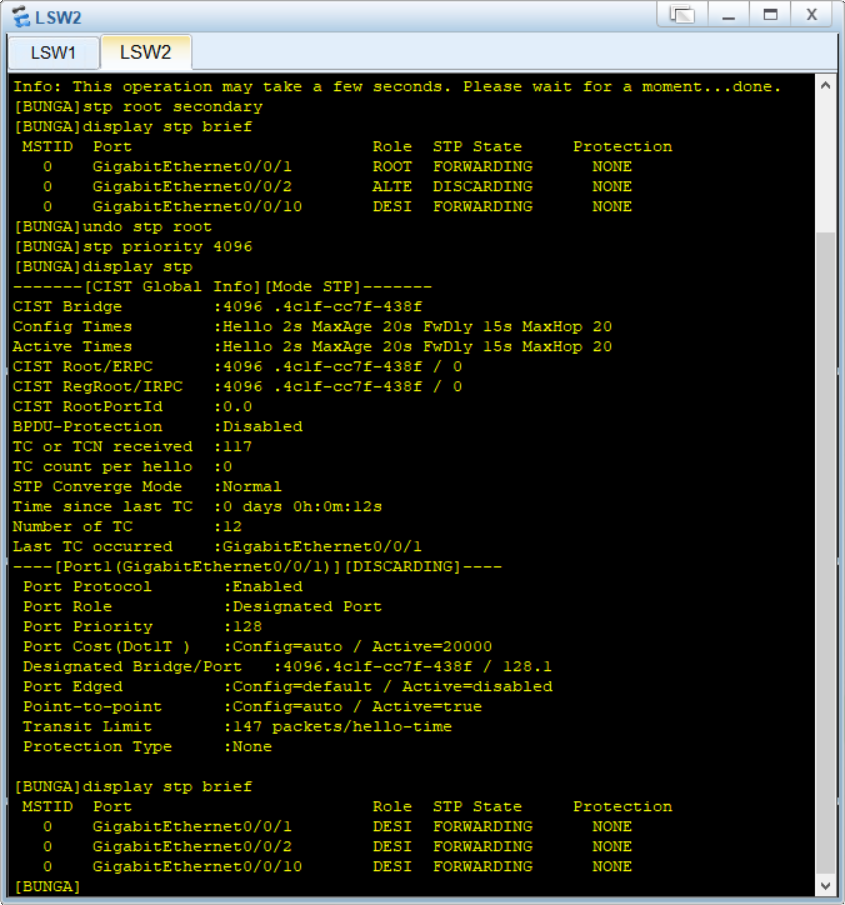

Рисунок 3 – Результат смены приоритетов на BUNGA

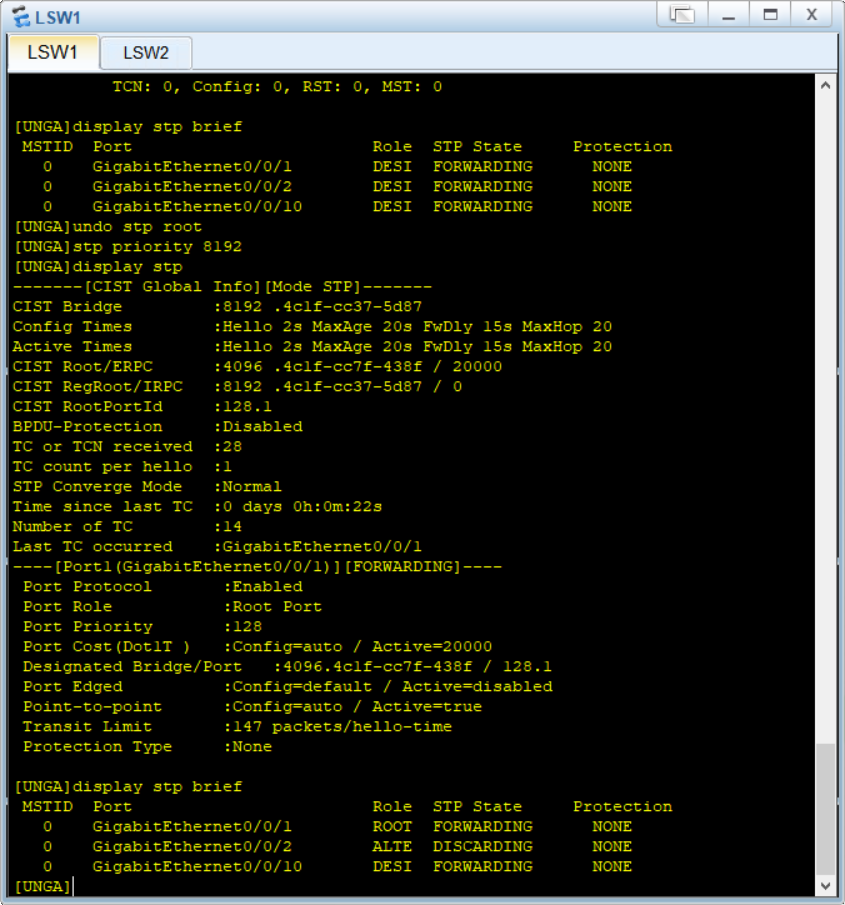

Рисунок 4 - Результат смены приоритетов на UNGA

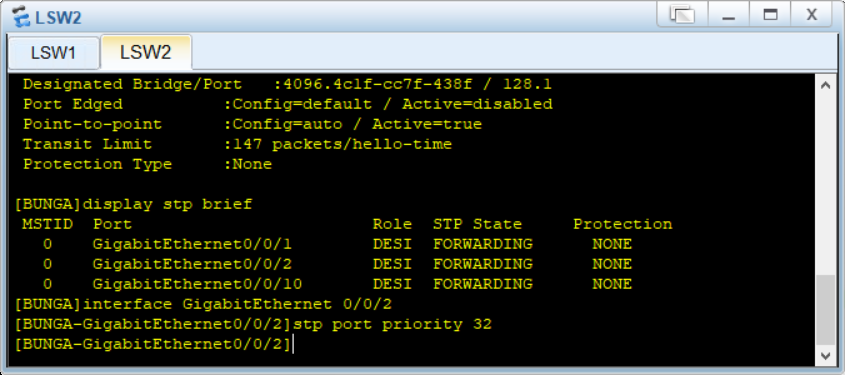

Рисунок 5 - смена приоритета

Рисунок 6 - результат смены приоритета

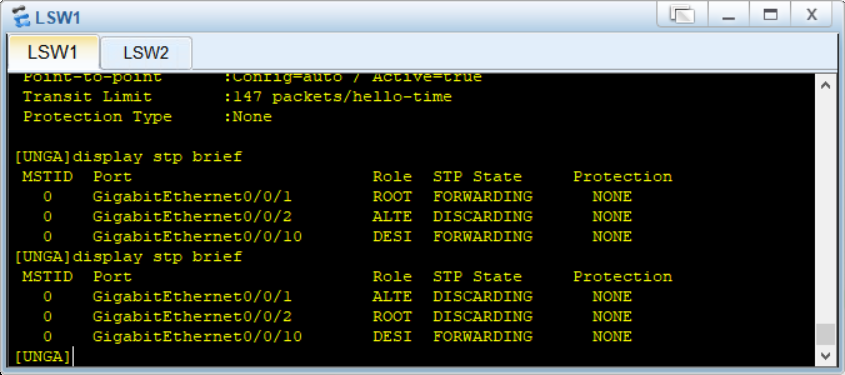

Рисунок 7 – Смена приоритета при помощи смены стоимости

1 – Switch 1

2 – GigabitEthernet0/0/1 (Switch2), GigabitEthernet0/0/2 (Switch3)

3 – GigabitEthernet0/0/1 (Switch1), GigabitEthernet0/0/2 (Switch1),

GigabitEthernet0/0/2 (Switch2),

4 – GigabitEthernet0/0/1 (Switch3)
