СТ_2лр
.docxМинистерство цифрового развития, связи и массовых коммуникаций Российской Федерации
Ордена Трудового Красного Знамени
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Информационные технологии
Кафедра Информационная безопасность
дисциплина «Сетевые технологии»
Лабораторная работа №№2
«Настройки простой IP сети»
Выполнила:
Проверил:
Сафронов Н.Е.
Москва 2021
Цель работы
Получение навыков настройки основных системных параметров маршрутизаторов, настройка IP-адресов на интерфейсах маршрутизаторов.
Задание на лабораторную работу
Необходимо сбросить конфигурацию, перезагрузить устройство без сохранения конфигурационного файла и вывести текущую конфигурацию и содержимое корневой директории (сделать снимок экрана).
Ход лабораторной работы
1. Просмотр и настройка системных параметров, имени устройства, системного времени и часового пояса
2. Настройка параметров порта управления
3. Настройка аутентификации пользователей
4. Настройка IP-адресов на интерфейсах маршрутизатора
5. Проверка соединения между маршрутизаторами
6. Работа с файлами конфигурации (сохранение, сброс)
7. Перезагрузка устройства из командной строки

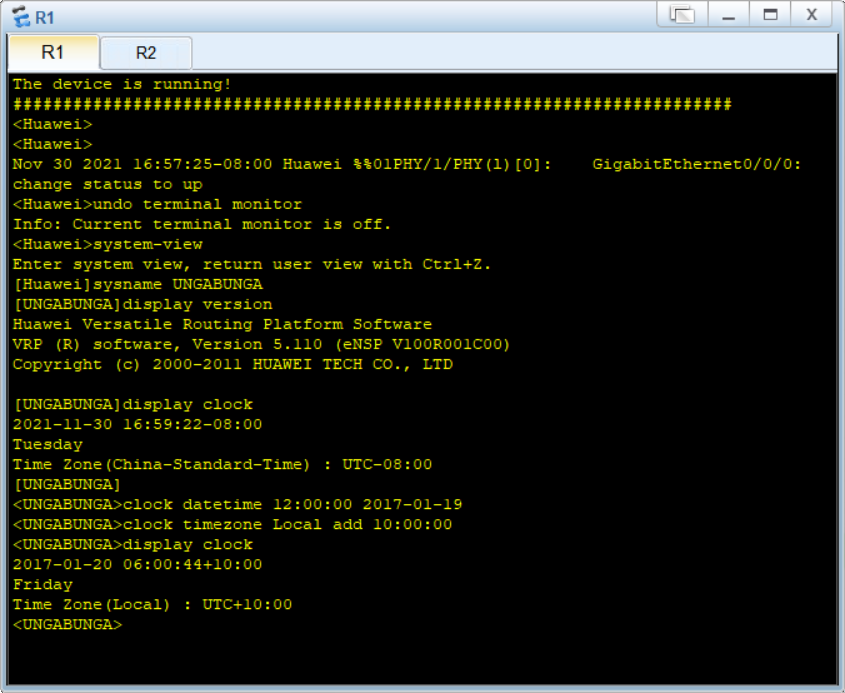

Рисунок 1 – Просмотр текущего времени

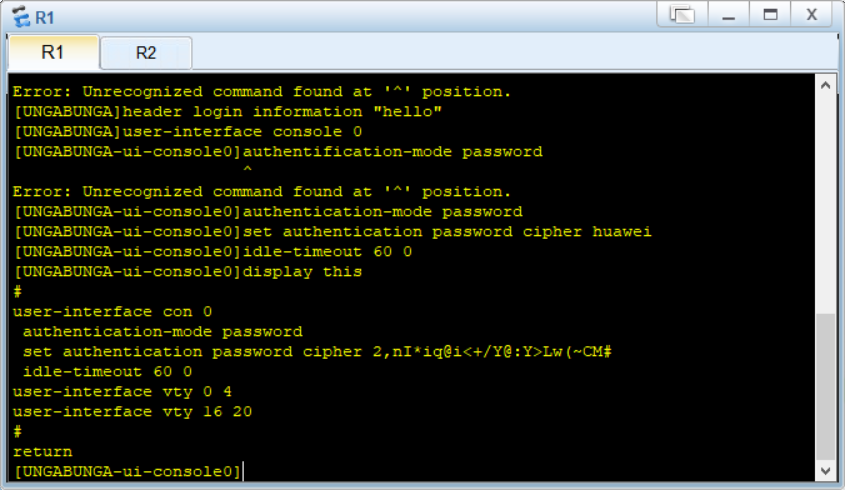

Рисунок 2 – Просмотр изменений, введенных в текущем режиме конфигурации

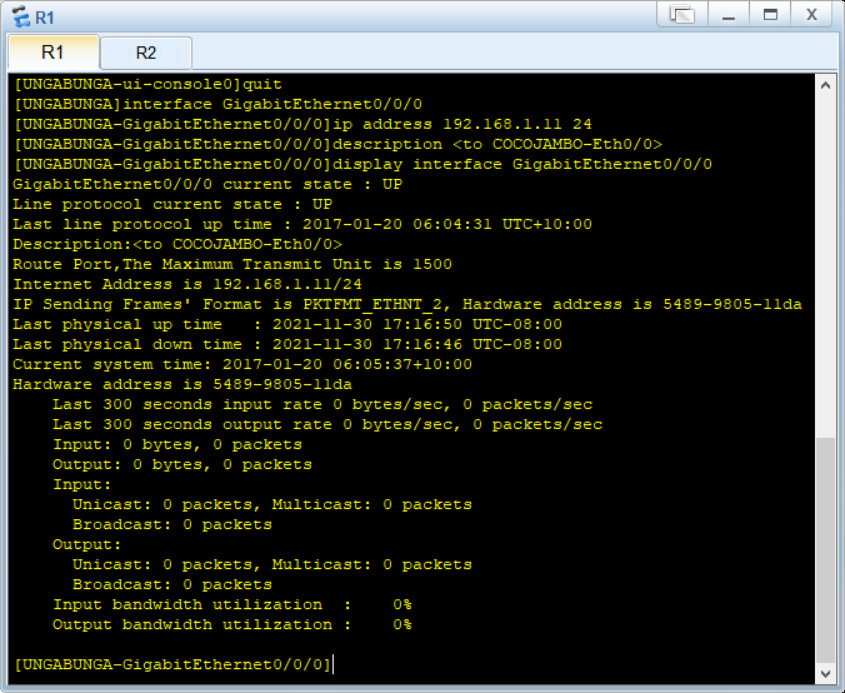

Рисунок 3 – Просмотр параметров интерфейса UBGABUNGA

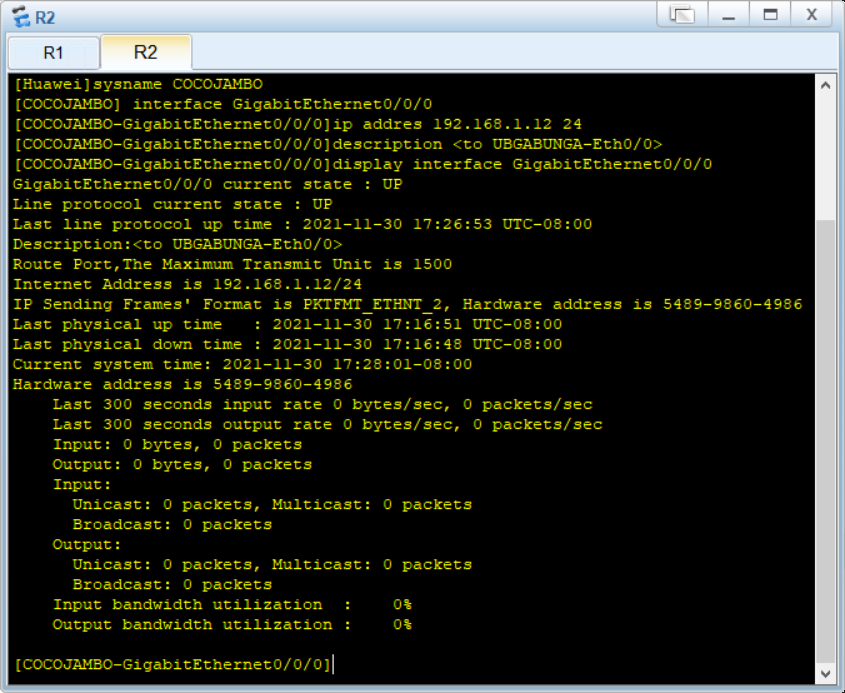

Рисунок 4 - Просмотр параметров интерфейса COCOJAMBO

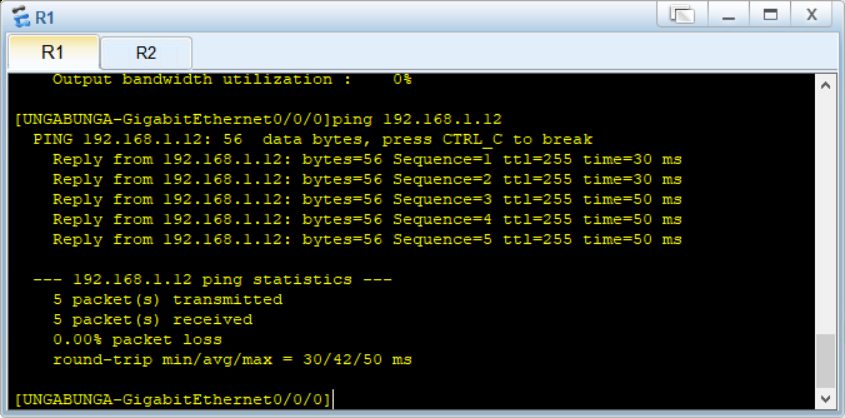

Рисунок 5 – Запуск команды для тестирования соединения между (UNGABUNGA) и (COCOJAMBO)

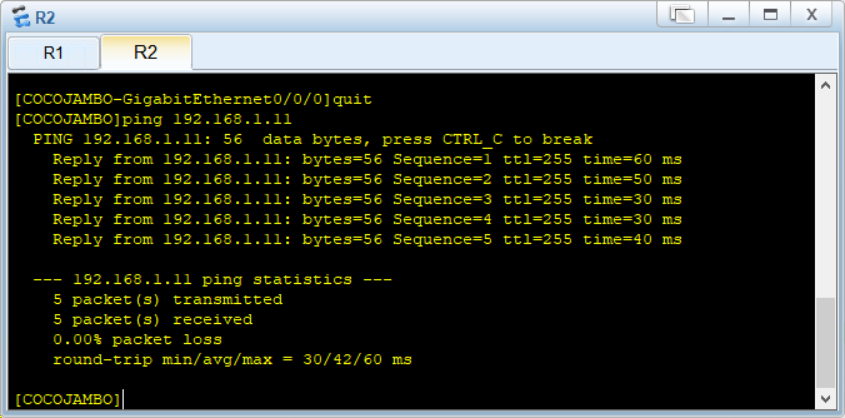

Рисунок 6 - Запуск команды для тестирования соединения между (COCOJAMBO) и (UNGABUNGA)
Вывод конфигурации:
<UNGABUNGA>display saved-configuration
<UNGABUNGA>display current-configuration
#
sysname UNGABUNGA
#
aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher OOCM4m($F4ajUn1vMEIBNUw#
local-user admin service-type http
#
firewall zone Local
priority 16
#
interface Ethernet0/0/0
#
interface Ethernet0/0/1
#
interface Serial0/0/0
link-protocol ppp
#
interface Serial0/0/1
link-protocol ppp
#
interface Serial0/0/2
link-protocol ppp
#
interface Serial0/0/3
link-protocol ppp
#
interface GigabitEthernet0/0/0
description <to COCOJAMBO-Eth0/0>
ip address 192.168.1.11 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
wlan
#
interface NULL0
#
header login information "hello"
#
user-interface con 0
authentication-mode password
set authentication password cipher Ov[O-$n_#R]@l3D+mKgUx;Z#
idle-timeout 60 0
user-interface vty 0 4
user-interface vty 16 20
#
user-group view
#
return
Рисунок 7 - Вывод работы задания
