СТ_1лр

Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Информационные технологии

Кафедра Информационная безопасность

дисциплина «Сетевые технологии»

Лабораторная работа №1

«Подключение к оборудованию и работа с командной строкой»

Проверил:

Сафронов Н.Е.

Москва 2021

Цель работы

Получение навыков работы с командной строкой в среде VRP.

Задание

Подключится к маршрутизатору/коммутатору через консольное соединение с помощью программы эмулятора терминала PuTTY, вывести все команды доступные в user view (сделать снимок экрана), вывести конфигурацию устройства с помощью команды display current-configuration, скопировать результат вывода в текстовый файл на компьютере.

Ход работы

Для вывода списка всех команд начинающихся с определённого символа или группы символов необходимо ввести символ ?

Результат работы

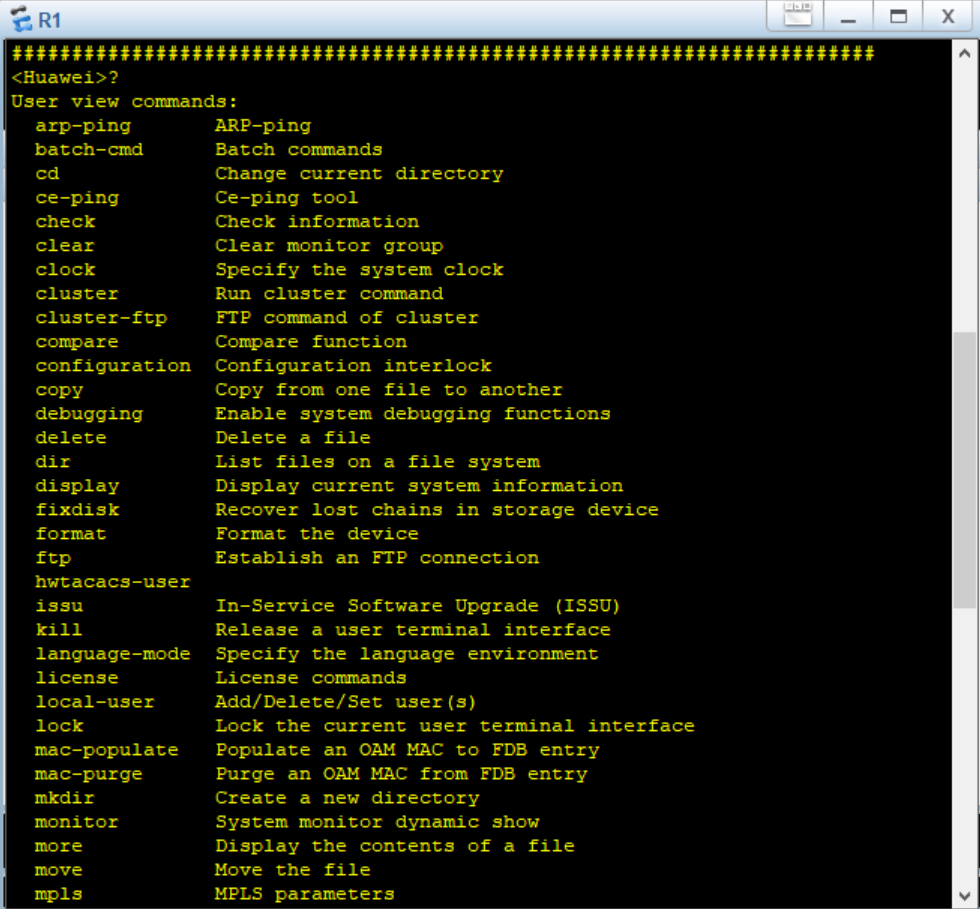

Рисунок 1, 2 - все команды, доступные в user view

Полная конфигурация устройства:

<Huawei> display current-configuration

#

sysname Huawei

#

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password cipher OOCM4m($F4ajUn1vMEIBNUw#

local-user admin service-type http

#

firewall zone Local

priority 16

#

interface Ethernet0/0/0

#

interface Ethernet0/0/1

#

interface Serial0/0/0

link-protocol ppp

#

interface Serial0/0/1

link-protocol ppp

#

interface Serial0/0/2

link-protocol ppp

#

interface Serial0/0/3

link-protocol ppp

#

interface GigabitEthernet0/0/0

#

interface GigabitEthernet0/0/1

#

interface GigabitEthernet0/0/2

#

interface GigabitEthernet0/0/3

#

wlan

#

interface NULL0

#

user-interface con 0

user-interface vty 0 4

user-interface vty 16 20

#

return

<Huawei>
