по лабораторной работе №226

«Вынужденные колебания в электрическом колебательном контуре»

Выполнил: студент гр. 10605120

Кекух А.А.

Проверил: Степанов М.А.

Минск 2021

1. Цель работы: изучить физические основы регистрации и измерения электромагнитных величин, характеристики электроизмерительных приборов и предъявляемые к ним требования.

2. Приборы и принадлежности:

1) Генератор переменного напряжения;

2) Вольтметр;

3) Частотомер;

4) Электрическая схема L-C-R контура.

3. Схема установки:

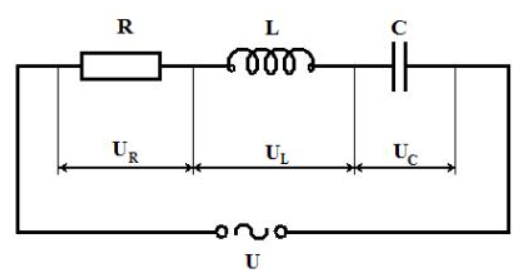

Рисунок 1 – Последовательный L-C-R контур с источником переменного напряжения

4. Таблицы: данные измерений и вычислений занесены в таблицу 1.1 и таблицу 1.2.

Параметры контура				Результаты расчета			Результаты эксперимента
0	8,37	113,2	34	5173	8,17	633,17	4860	3	1100
34	8,37	113,2	34	5173	4,08	1267,89	4750	3,91	2600

Таблица 1.1

Таблица 1.2

	Результаты опыта
0		3200	3850	4380	4660	4860	5100	5340	5700
		2,5	3	5	5	5,4	5	4	3
34		1870		4120	4120	4750	5350	5840	6450
		2,2		3	3	3,5	3	2,5	2,2

5. Расчётные формулы: соответствующие расчёты проводятся по формулам:

6. График:

7. Вывод: в ходе выполнения лабораторной работы было исследовано влияние параметров электрического колебательного контура на его амплитудно-частотные характеристики. Был построен график зависимости напряжения на конденсаторе от частоты колебательного контура. По графику определили значения экспериментальной добротности и полосы пропускания.
