КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ

БУДІВНИЦТВА І АРХІТЕКТУРИ

Кафедра архітектурного проектування цивільних будівель і споруд

Теорія архітектури та архітектурного проектування

Архітектурна типологія громадських будівель

ТЕМА

Особливості архітектурно-планувальної організації спортивних споруд.

Криті басейни.

Студент: Руденко О.Р.

Група: АРХ-24Б

Перевірила:

доц. Кащенко Т.О.

КИЇВ – 2021

ПЛАН

І «Критий басейн» - це… Відомості і характеристика

ІІ Приклад

1. Загальна характеристика обраного об’єкту

2. Функціональний аналіз схем

3. Загальна функціональна схема

Список використаної літератури

І «Критий басейн» – це … Відомості і характеристика

Плавальний басейн — це гідротехнічна споруда, призначена для занять різними видами спорту та власного дозвілля, буває закритий(критий) – зимовий і відкритий – літній.

Критий басейн - будівля, в якому ванна або кілька ванн розташовані в спеціальних залах. Цей тип басейну значно довговічніший басейнів на природних водоймах, а підтримання нормального їх технічного стану обходиться дешевше. Крім того, вони більш безпечні для плаваючих.

Основними елементами плавального басейну є прямокутна ванна (з обхідною доріжкою, трамплінами і вишкою для стрибків), трибуни для глядачів, тренувальний зал або майданчик, роздягальні та душові.

Класифікація за призначенням

• Спортивні басейни призначені для навчально-тренувальної роботи, проведення змагань, навчання дітей плаванню і організованого оздоровчого плавання.

• Купальні басейни переслідують головним чином оздоровчі цілі, пов'язані з обслуговуванням неорганізованих разових відвідувачів.

• Навчальні басейни дитячих дошкільних установ використовуються для залучення до води, навчання плаванню, масового купання, а також для заняття спортивних секцій та проведення змагань на місцевому рівні.

• Змішані (комбіновані) басейни являють собою або об'єднання в одному комплексі купальні і ванн для спортивного або навчального плавання, або включення в акваторію купівельної басейну ділянок для навчально-тренувальної роботи та навчання. Питома вага спортивної роботи в таких басейнах незначний, головна мета в них - масове оздоровче купання та відпочинок людей.

Класифікація за характером експлуатації

• Басейни влаштовуються на природних водоймах і штучні (наливні).

• Басейни на природних водоймах є, як правило, прості споруди, де на палях або понтонах покладені ходові містки, вигороджують частина акваторії. Такий тип басейну є спорудою сезонного користування через стислості літнього сезону, нестійкості метеорологічних умов, перешкод при проведенні змагань, що вкрай обмежує можливості їх експлуатації. Тому вони використовуються головним чином для масового купання, здачі фізкультурно-спортивних нормативів, навчання плаванню.

• Штучні (наливні) басейни мають множинами переваг в порівнянні з басейнами на природних водоймах. Перш за все вони мають більш високу санітарно-гігієнічну культуру і стабільність експлуатації, регламентуючи якість і температуру води. Крім того, незалежність від погоди забезпечує їх цілорічну експлуатацію, що особливо важливо в зв'язку з ростом інтенсифікації спортивних навантажень і багатогодинними повсякденними тренуваннями протягом всього року.

Класифікація за розмірами:

Довжина басейнів становить від 25 м до 50 м, ширина від 11,4 м до 25 в залежності від кількості доріжок, глибина від 1,2 м до 6 м в залежності від призначення басейну, ширина доріжки від 2,25 м до 2,5 м.

(Варіанти планувань)

Класифікація за матеріалами ванн

• Скловолоконні або композитні

• Бетонні

• Поліпропіленові

• Сталеві (каркасні)

Важливою вимогою до басейнів олімпійського значення згідно прави ФІНА є

Розміри ванн – 50*2м, глибиною не менше 2 м. В ширину ванна розбита а 8 дріжок по 2,5м + по одній полосі з кожного боку. Освітлення над усім периметром ванни має бути не менше 1500 люкс.

Розміри і пропускна спроможність ванн для спортивного плавання

Призначення ванни	Розміри ванни, м		Глибина води, м			Пропускна спроможність Люд./зміну
	довжина	ширина	У мілкій частині	У глибокій частині
Спортивне плавання	50	25	2,1	Враховуючи ухил дна не менше як 0,01, але не більше ніж 5м	96
	25	16			48
		11			32
		8,5			24
	33,33	21			80

Для подальшого аналізу критих басейнів обрала за приклад Лондонський центр водних видів спорту (London Aquatics Centre).

2.1. Загальна характеристика обраного об’єкту:

London Aquatics Centre

(рис.1 Загальна перпектива)

(рис.2 Фрагмент вигляду зсередини)

Архітектори: Заха Хадід (Zaha Hadid Architects), Джим Геверін Sports Architect - S&P Architects

Місцезнаходження: 100-107 A115, Стратфорд, Лондон, Великобритания

Рік побудови: 2011 (закладений 2008)

Центр водних видів спорту (англ. London Aquatics Centre) — споруда літніх Олімпійських та Паралімпійських ігор 2012 у Лондоні.

Дизайн-проект центру, розроблений в 2004 році архітектором Захою Хадід. Центр розташований в Олімпійському парку в Стратфорді на сході Лондона. Він був побудований поруч з ареною з водного поло, навпаки Олімпійського стадіону на протилежному березі Дорн Лейк. З його відмінною архітектурою і зігнутим дахом, це буде перше місце, яке відвідувачі побачити при вході в Олімпійський парк. Архітектор проекту Джим Heverin. Висота 45 метрів, 160 метрів в довжину і 80 метрів у ширину.

Місткість арени становить 17 500 місць. Арена прийме плавання, синхронне плавання, стрибки у воду, сучасне п'ятиборство Олімпіади, а також плавання Паралімпіади.

Контракт на будівництво водного центру був підписаний з компанією Balfour Beatty в квітні 2008 року. У той же час було відзначено, що в центрі буде коштувати приблизно в три рази більше, ніж було спочатку заплановано, на загальну суму близько £ 242m. Збільшення витрат було обумовлено інфляцією будівництва і збільшення ПДВ, а також включені орієнтовна вартість перетворення об'єкта загального користування після Олімпійських та Паралімпійських ігор.

Незважаючи на збільшення витрат, центр повинен залишатися в рамках загального бюджету будівництва для події, яке приблизно £ 6.09bn.

Алюмінієвий дах була наданий Kalzip. Сталева конструкція була побудована у співпраці з інженерною компанією Rowecord.

Сталевий дах важить 3200 тон. Три басейну утримують близько 10 мільйонів літрів води.

(рис.3 Генплан басейну)

(рис.4 План басейну)

2. Функціональний аналіз

Розрізи:

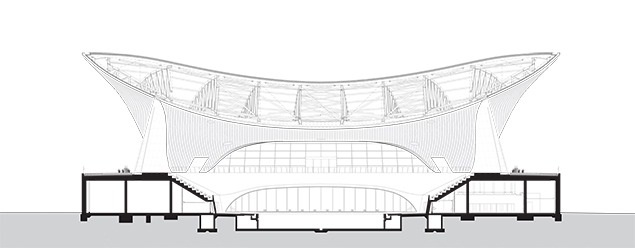

(рис. 5, 6 Розріз поперечний)

(рис.7 Розріз продольний)

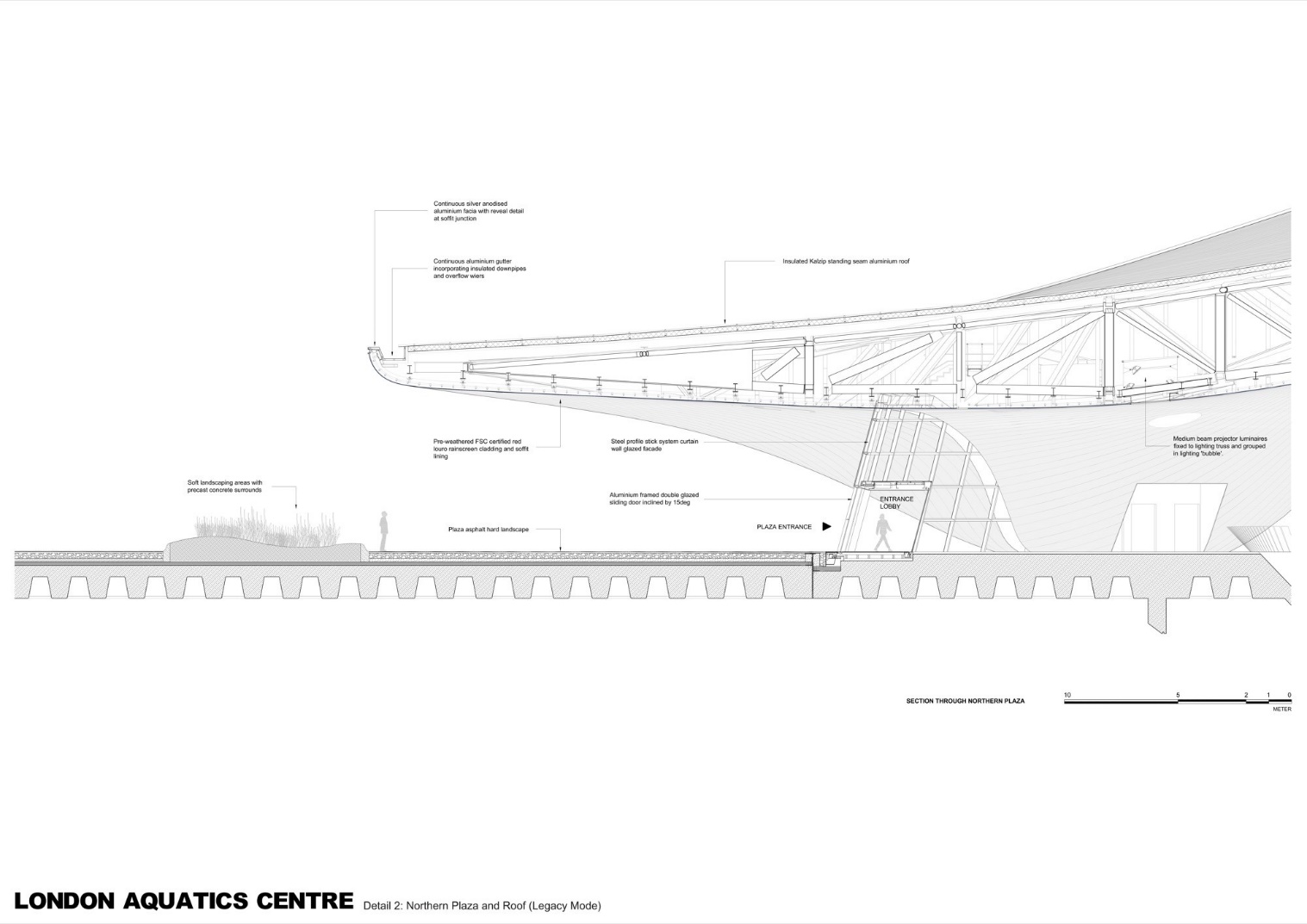

(рис. 8,9 Розрізи конструктивні)

Плани:

(рис.10 План з точки зору учасника спортивних заходів)

(рис.11 План з точки зору відвідувача)

(рис.12 План трибун)

2. Загальна функціональна схема
