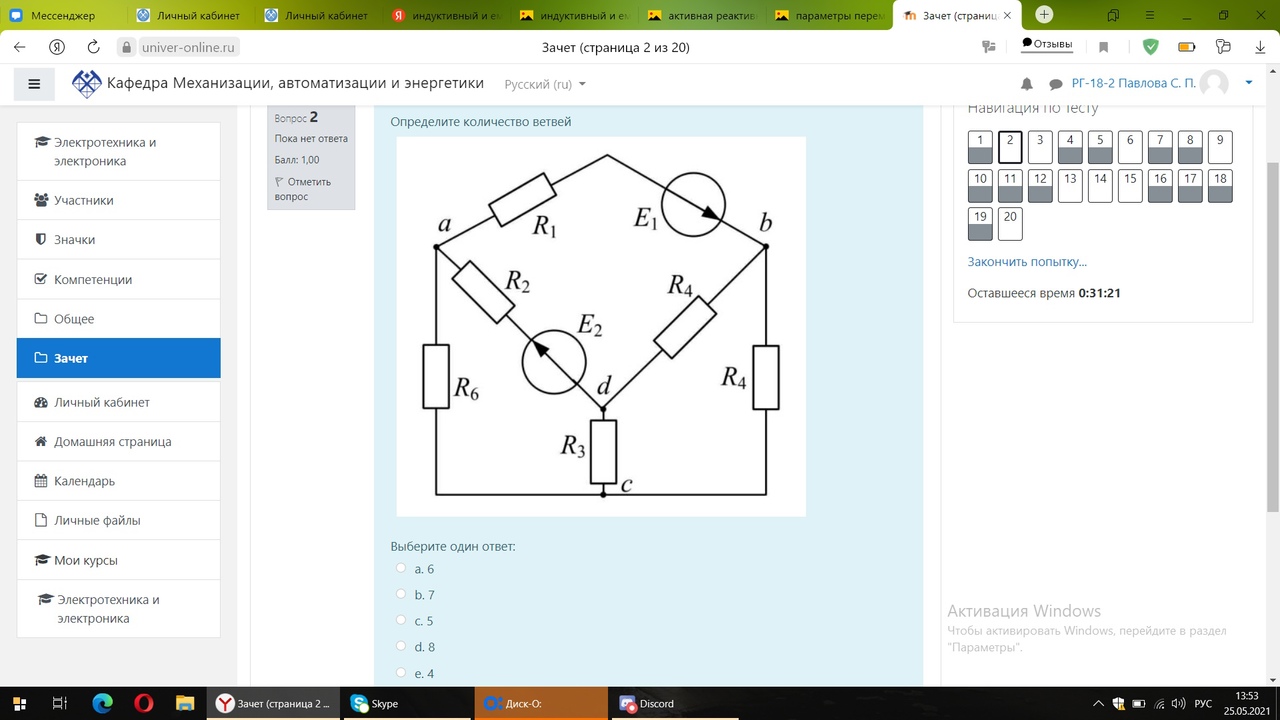

Определите количество ветвей

Ответ: a. 6

Составьте уравнение по первому закону Кирхгофа для узла «С».

Ответ: d. I3+I7=I4+I6

Установите соответствие между векторными диаграмами и элементами R, L,C.

Ответ: Lб Cа Rв

Что будет если на открытый тринистор подать обратное напряжение?

Ответ: будет течь и в обратном направлении, но у тринистора будет меньшая эффективность и повышенный нагрев

Или транзистор закроется и не будет пускать ток

Двигатели постоянного тока могут работать при питании от источника переменного тока

Ответ: неверно

Какому способу регулирования соответствуют изображенные регулировочные характеристики двигателя постоянного тока параллельного возбуждения?

Ответ: 1. якорное регулирование

Какие виды потерь мощности происходят при работе трёхфазного асинхронного электродвигателя с короткозамкнутым ротором?

Ответ:

Какие способы регулирования скорости вращения трехфазного асинхронного электродвигателя с короткозамкнутым ротором Вы знаете?

Ответ: 3. изменением величины питающего напряжения 5. Изменением количества пар полюсов, 6. изменением частоты питающего напряжения

Что такое максимально обратное напряжение?

Ответ:

max напряжение обратной полярности, на котором диод может безопасно работать

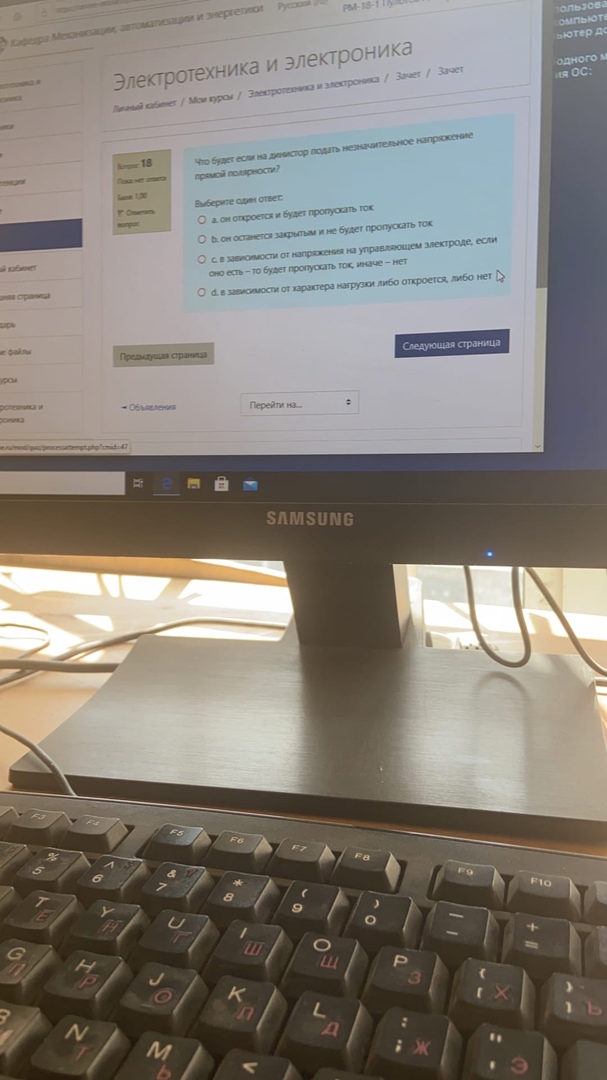

Что будет если на динистор подать незначительное напряжение прямой полярности?

Ответ: он откроется и будет пропускать ток

Двигатели постоянного тока могут работать при питании от источника переменного тока

Ответ: неверно

Где индуктивные фильтры практически бесполезны?

Ответ: в однополупериодных выпрямителях

Или скорее всего b. в выпрямителях малой мощности

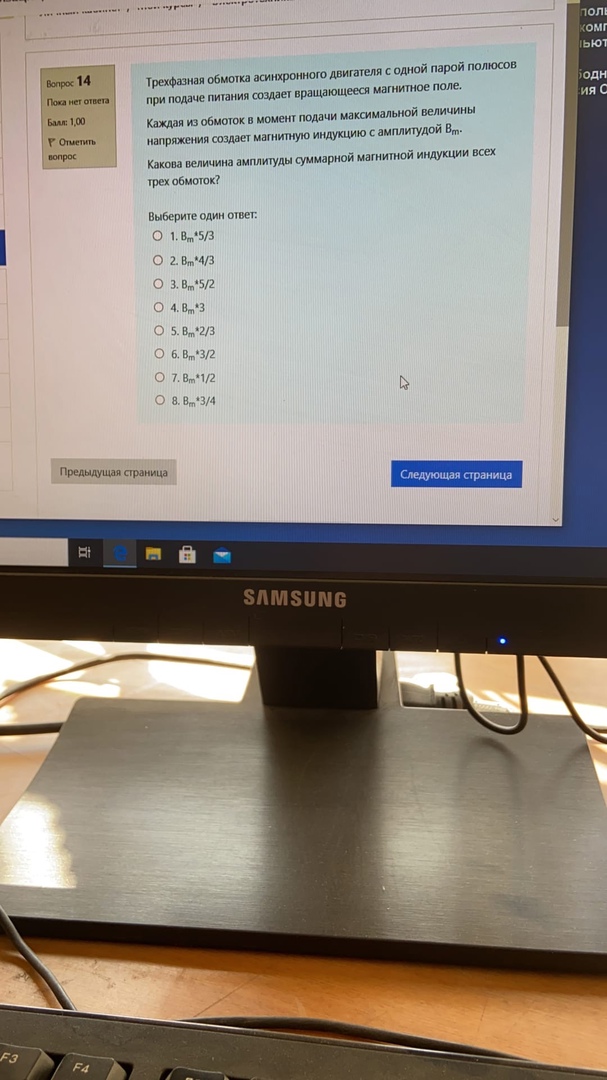

Трехфазная обмотка асинхронного двигателя с одной парой полюсов при подаче питания создает вращающее магнитное поле. Каждая из обмоток в момент подачи максимальной величины напряжения создает магнитную индукцию с амплитудой Вm. Какова величина амплитуды суммарной магнитной индукции всех трех обмоток?

Ответ: 3/2 Вм

Какая часть трехфазного асинхронного двигателя с короткозамкнутым ротором приводится во вращении при подаче питания, а какая остается неподвижной?

Ответ: Трехфазная обмотка-

Ротор- движется

Статор- неподвижен

Условия проведения опыта холостого хода

Ответ: вторичная обмотка разомкнута

Напряжение питания равно номинальному

Для чего используют силовые трансформаторы?

Ответ: для снижения силы тока при передаче электроэнергии

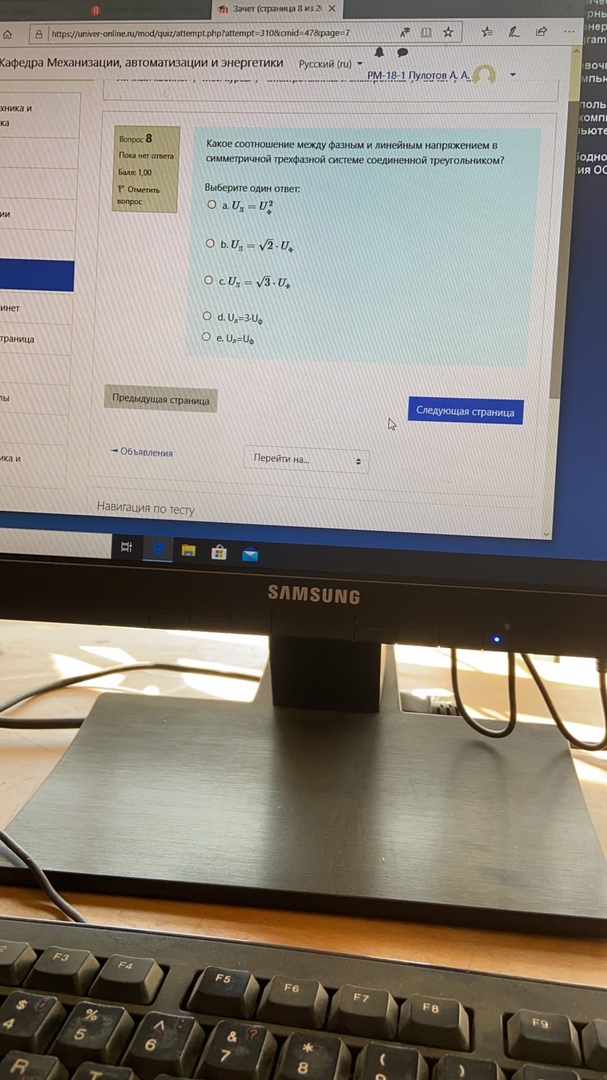

Какое соотношение между фазным и линейным напряжением в симметричной трехфазной системе соединенной ТРЕУГОЛЬНИКОМ?

Ответ: Uл = Uф

Какое соотношение между фазным и линейным напряжением в симметричной трехфазной системе соединенной ЗВЕЗДОЙ?

Ответ: Uл = √3 *Uф

Что такое действующее значение тока?

Ответ: это среднеквадратичное значение за период

Установите соответствия для параметров переменного синусоидального тока и обозначениями на изображении

Ответ: Амплитуда – 2

Фазовый угол – 3

Период – 1

Определите коэффициент мощности цепи R= 14 Om C= 0.00012 Ф f = 50 Gц

Ответ: 0,89

Определите количество токов, действующих в схеме, изображ на рисунке

Ответ: 6, дополнительно ветвей6, узлов 4

Что такое класс точности измерительного прибора?

Ответ: Это его относительная погрешность

Или это его инструментальная погрешность

1. Найдите силу тока, протекающего через сопротивление R1. E1=10B, E2=5B, R2=2Om

Ответ: I = 1А

Каково сопротивление полевого транзистора при отключенном напряжении затвора?

Ответ: минимальное

Точно не Р мех

Как включается в цепь ваттметр?

Ответ: катушка напряжения параллельно, катушка тока последовательно

Какую опасность представляет резонанс напряжений?

Ответ: Цепь может перегореть если активное сопротивление мало

Пробой изоляции на индуктивном элементы

Пробой изоляции на емкостном элементы

Закон Ома гласит

Ответ: I=U/R

I=E/R+r

Какая нагрузка называется однородной?

Ответ: одинаковая по типу

Сколько требуется ваттметров для измерения полной мощности трехфазной симметричной системы, соединенной звездой без нулевого провода

Ответ: 1

Какой трансформатор представлен на рисунке-1

Ответ: Понижающий напряжение

Зачем в трехфазных асинхронных электродвигателях иногда используют фазный ротор?

Ответ: Для обеспечения возможности пуска мощных двигателей с повышенным пусковым моментом

Ступенчатого регулирования скорости вращения со значительными потерями

Асинхронные двигатели обладают свойством обратимости т.е могут использоваться в качестве генератора?

Ответ: верно

Какие из этих потерь относительно малы и ими обычно пренебрегают при расчетах?

Ответ: Рд

Какой естественной механической характеристикой обладает трехфазный асинхронный электродвигатель с короткозамкнутым ротором в области устойчивой работы?

Ответ: жесткая

Как изменяется сопротивление плоскостного диода току при повышении температуры ?

Ответ: понижается

Какому виду выпрямителя соответствует осциллограмма, приведенная на изображении?

Ответ: однофазному однополупериодному

Какими недостатками обладает способ регулирования трехфазных асинхронных электродвигателей с помощью изменения величины напряжения?

Ответ: ХЗ

2. Значительные тепловые потери в роторе

4. Для такого способа двигатели должны иметь особую конструкцию, увеличивающую стоимость таких двигателей

6. Высокая стоимость оборудования для такого способа регулирования

Каким свойством должен обладать вольтметр-

Ответ: высоким сопротивлением и низкой индуктивностью

Каково сопротивление полевого транзистора при отключенном напряжении затвора?

Ответ: минимальное

Какой вид имеет естественная механическая характеристика двигателя постоянного тока с параллельным возбуждением?

Ответ: -4

Какие из этих потерь относительно малы и ими обычно пренебрегают при расчетах?

Ответ: Рд

Простейшие фильтры – это емкость или катушка индуктивности. Как они включаются в цепь относительно нагрузки?

Ответ: параллельно

Какие основные преимущества имеют трехфазные цепи?

Ответ: Два уровня напряжения без трансформации

Экономичность

Простота создания вращающегося магнитного поля

Если подключить к трансформатору с коэффициентом трансформации k=5 напряжение величиной 100В, какое напряжение будет на выходе?

Ответ: 20 В

Как включаются в цепь измерительные приборы?

Ответ: амперметр – последовательно

Вольтметр – параллельно

Определите действующее значение силы тока в цепи R=10 L=0,0146 U=22 f=50

Ответ: 2,22A

Какими преимуществами обладает трехфазный асинхронный электродвигатель с короткозамкнутым ротором?

Ответ: Дешевизна

Простота конструкции

Высокая надежность

Как изменяется прямое сопротивление биполярного транзистора при повышении тока на базе?

Ответ: снижается

Где обычно применяют индуктивные фильтры?

Ответ: В выпрямителях с большими токами

В выпрямителях большой мощности

Что происходит при резонансе напряжений?

Ответ: повышается сила тока в цепи

Где значительно повышается напряжение при резонансе напряжений?

Ответ: на катушке

На конденсаторе

Чему равна активная мощность симметричной трехфазной системы?

Ответ: Р=3Рф

Р=Ра+Рб+Рс

Перечислите виды потерь энергии в трансформаторе

Ответ: электрические потери в сердечнике

Магнитные потери в магнитопроводе

Укажите какими недостатками обладает трехфазный асинхронный электродвигатель с короткозамкнутым ротором?

Ответ: Высокий пусковой ток

Сложность плавного регулирования скорости вращения

Как можно осуществить реверс (вращение в обратную сторону) трехфазного асинхронного электродвигателя?

Ответ: поменять местами любые две фазы

Регулировочные характеристики линейны, регулирование только в сторону

Простота реализации. Регулирование в сторону уменьшения скорости

Возможно регулирование как в сторону увеличения

Ответ:

Какой вид имеет естественная механическая характеристика двигателя постоянного тока с параллельным возбуждением?

Ответ: -4

Как можно определить коэффициент трансофрации?

Ответ: k=U1/U2

K=w1/w2

Полная мощность S равна

Ответ: S = sqr(P^2+Q^2)

Полное эквивалентное сопротивление цепи равно

Ответ: Z=√(R²+(H_L-H_C)²)

Чему равна потребляемая мощность?

Ответ:

Укажите преимущества синхронных двигателей

Ответ: менее выраженная чувствительность к падению питающего напряжения и неизменная скорость вращения вне зависимости от нагрузки

Установите соответствие между внешними характеристиками трансформатора и характером нагрузки

Ответ:

Какие способы регулирования скорости вращения трехфазного асинхронного электродвигателя с короткозамкнутым ротором Вы знаете?

Ответ: Изменением количества пар полюсов, изменением величины питающего напряжения и изменением частоты питающего напряжения

Как изменяется прямое сопротивление биполярного транзистора при повышении тока на базе -

Ответ: снижается

• Какими недостатками обладает способ регулирования трехфазных асинхронных электродвигателей с помощью изменения величины напряжения? Ответ:1. Сильно ограниченный диапазон регулирования 3. Уменьшение перегрузочной способности 5. Возможно только ступенчатое регулирование?

Что нужно сделать чтобы закрылся динистор?

Ответ: Понизить ток ниже значения удержания

Где обычно применяют ёмкостные фильтры –

Ответ: В маломощных выпрямителях, питающихся от однофазной сети переменного тока
