№27 Горьковская железная дорога 24 июня 2009 года.
Дистанция пути |
ПЧ-23 Агрызкая |
Перегон |
Терси - Мукшур |
Координата |
1 путь 32 км 4 пк правая нитка |
Код |
Излом по коду 56.3 |

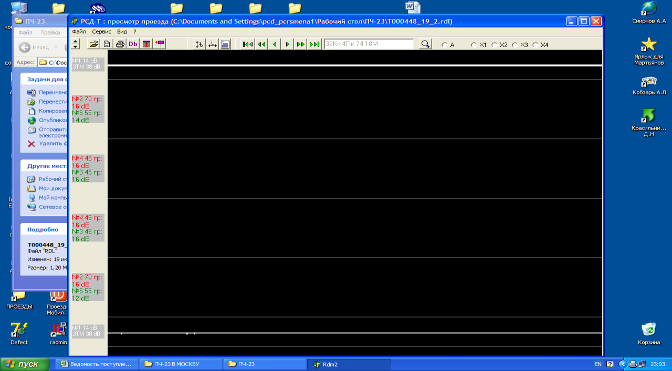

ПЧ-23 РДМ-2 № 448 ПРОХОД ЗА 19.06.09
ТЕХНИЧЕСКОЕ ЗАКЛЮЧЕНИЕ
1 Место излома – перегон Терси – Мукшур нечетный путь 32 км пк 4 зв 4прав
2. дата излома - 24.06.2009г.
3.Температура воздуха - +17 ° С.
4. Условия эксплуатации:
4.1 Класс пути – 2
4.2. Средняя грузонапряженность за год млн/т брутто – 25,7
5. Характеристика пути
5.1 План и профиль пути-2-х радиусная кривая,R-821 и 1847 м,подъем – 1,5 %о.
5.2 Рельсовая нить – правая ( внутренняя)
5.3 Тип балласта - щебень, шпалы – дерево.
5.4 Тип пути – звеньевой.
6 Характеристика разрушившегося рельса:
6.1 Тип рельса – Р-65, завод изготовитель – Тагил 1985 года выпуска, номер плавки – СК483,СМ459 вид термообработки – термоупрочненный
6.2 Длина рельса – 24,92 м, наличие сварных стыков – 1 шт., излом в сварном шве.
6.3 Год укладки – август 1998 года при усиленном среднем ремонте, состояние на момент укладки старогодний, пропущенный тоннаж 860 млн. т брутто, сварено РСП-17, на момент излома наработка тоннажа составила 212 млн. т брутто.
6.4. Суммарный пропущенный тоннаж с момента первичной укладки до изьятия – 1072 млн.т.брутто.
6.5 Износ – вертикальный – 4 мм ,боковой – 0мм , приведенный – 4 мм
ширина головки –73,5 мм
6.6 Рисунок дефекта по НТД – 56,3
6.7 ПС-074 от 11.06.09
Отступление по содержанию пути по данным последнего прохода вагона- путеизмерителя – 150 баллов ( удовлетворительно), неисправностей 2 степени - 51 шт., уширение-8шт, уровень-4шт, перекос- 5 шт. просадка-26шт, рихтовка-8, 3 степени- 2шт перекос- 283м – 17/13, 308 м – 18/11.

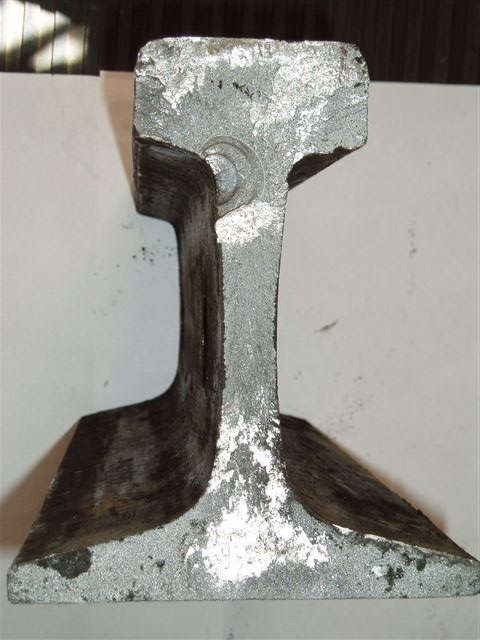

6.8 Предполагаемая причина дефекта – усталостная трещина от пятна 15 х 25 мм
6.9 Наличие и величина пластической деформации - нет.
6.10 Прочие признаки – Последствия излома : задержки грузовых поездов №2626 - 13минут
7. Характеристика работы средств диагностики
7.1 Периодичность проверки: установленная –4, запланировано – 4
19.06.09 РДМ-2 № 448 оператор Калистратов М.С. оператор Юшков П.Д.
11.06.09 РДМ-22 № 370 оператор Елышев А.Н. Баранов Н.В.
4.06.09 РДМ-2 № 448 оператор Калистратов М.С. оператор Юшков П.Д.
24.06.09 – АМД-3 должна быть
26.05.09 АМД- № 004 по периодичности
22.05.09 РДМ-2 № 1604 оператор Чернов В.И. оператор Золотарев А.И
23.05.09 ПС 72181 Метелкин
18.09.07года РДМ – 3 № 235 оператор Юшков И.И (с 31км ПК 6-32 км пк6 всего сварных стыков -40шт).
Дефектов по данным расшифровки дефектограмм на данном участке нет.
Май фактически проверено 5раз, июнь проверено 3 раза
Периодичность утверждена 24.03.09 года. П Добышевым Е.О.
