ЛБ 2

Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение

высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Отчет по лабораторной работе № 2

«Скрутка токопроводящих жил»

по дисциплине: «Современное кабельное производство»

Выполнил:
студент группы 5АМ09					Абдуллаев Б.С.
		(подпись)
		(дата)
Проверил:
Старший преподаватель						Солдатенко Т.М.
		(подпись)
		(дата)

Томск – 2021

Цель работы: расчет основных параметров скрутки. Определить радиальные размеры жилы с исходными параметрами и выбрать режим скрутки.

Исходные данные:

Класс гибкости заданного кабеля: V;

Номинальное сечение жилы S_н = 50 мм².

Ход работы

1. Расчет радиальных размеров ТПЖ

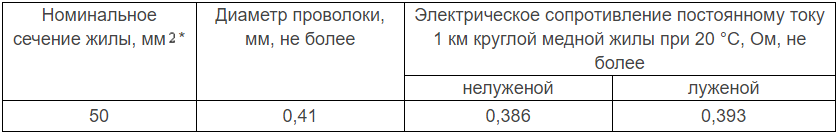

По ГОСТ 22483-77 по таблице 5 определяем диаметр проволоки для номинального сечения жилы 50 мм²и V класса:

Т.к. у нас жила V класса, то изделие будет многопроволочное круглой формы.

Площадь сечения проволоки рассчитывается по формуле:

Количество проволок в жиле рассчитывается по формуле:

Перед скруткой необходимо отдельные проволоки скрутить в стренги из-за наличия большого количества проволок. Поэтому следующие расчеты будут выполняться для сложной скрутки.

Для скрутки проволок в стренгу выберем 5 форму правильной скрутки с числом повивов равных 2. Пользуясь правилом «6» определяем число проволок в стренге:

На рисунке 1 представлена 5-ая форма скрутки жил.

Рисунок 1 – 5-ая форма скрутки круглых жил

Количество стренг в скрутке определяется по формуле:

Для скрутки стренг в жилу выбираем 2 форму правильной скрутки с числом повивов равных 3, т.к. количество стренг в скрутке равно 24 и по правилу «6»:

На рисунке 2 представлена 2-ая форма скрутки жил

Рисунок 2 – 2-ая форма скрутки круглых жил

Диаметр стренги по 2 повиву для 5 формы скрутки определяется по формуле:

Диаметр жилы по 3 повиву для 2 формы скрутки определяется по формуле:

По ГОСТ 22483-77 по таблице 6а определяем диаметр круглых медных жил:

Расчетные данные практически соответствуют данным из ГОСТа.

2. Выбор крутильной машины

Для выбора машин для скрутки стренг и жилы необходимо расчитать шаг скрутки и диаметр калибра.

Согласно рекомендациям ГОСТ для ТПЖ определяем значение кратности скрутки повивов и диаметра повива .

Расчет повивов для стренги:

Диаметр 1-ого повива стренги определяется по следующей формуле:

Для 1-огоповива стренги выбираем кратность скрутки для внутренних повивов и для повивов в одну сторону: .

Тогда шаг скрутки рассчитывается как:

Формирование повива происходит в калибре, диаметр которого находим из соотношения:

Диаметр 2-ого повива определяется по следующей формуле:

Для 2-огоповива стренги выбираем кратность скрутки для наружных повивов и для повивов в одну сторону: .

Тогда шаг скрутки рассчитывается как:

Диаметр калибра для формирования 2-ого повива находим из соотношения:

Расчет повивов для жилы:

Диаметр 1-ого повива жилы определяется по следующей формуле:

Для 1-ого повива жилы выбираем кратность скрутки для внутренних повивов и для повивов в противоположные стороны: .

Тогда шаг скрутки рассчитывается как:

Диаметр калибра для формирования 1-го повива жилы находим из соотношения:

Диаметр 2-ого повива жилы определяется по следующей формуле:

Для 2-ого повива жилы выбираем кратность скрутки для внутренних повивов и для повивов в противоположные стороны: .

Тогда шаг скрутки рассчитывается как:

Диаметр калибра для формирования 2-ого повива жилы находим из соотношения:

Диаметр 3-ого повива жилы определяется по следующей формуле:

Для 3-ого повива жилы выбираем кратность скрутки для наружных повивов и для повивов в противоположные стороны: .

Тогда шаг скрутки рассчитывается как:

Диаметр калибра для формирования 3-ого повива жилы находим из соотношения:

Для скрутки стренг можно применить рамочную машину DS0 63AM, т.к. данные машины служат для скрутки стренг малого сечения, а для скрутки жилы сигарную машину DSG 6x20.

Вывод: В ходе лабораторной работы были проведены расчеты основных параметров скрутки ТПЖ. Рассчитанные значения не превышают установленного стандарта согласно ГОСТ 22483-77. Т.к. у нас жила V класса, то ТПЖ многопроволочная, то необходимо выполнять повивную сложную скрутку из стренг. В качестве крутильных машины были выбраны машины сигарного и рамочного типа.
