ЛР_2
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ЭПУ
отчет
по лабораторной работе №1
по дисциплине «Цифровая Схемотехника»
Тема: Пассивные RC-фильтры.
Вариант 5
|
|
|
Студенты гр. 8204 |
|
Дичковский Д. Ю. |
|
|
Овсянников А. И. |
Преподаватель |
|
Шаповалов С. В. |
Санкт-Петербург
2021
Цель работы:
изучение свойств RС-фильтров низких и высоких частот, а также полосовых фильтров, приобретение навыков работы с генератором сигналов специальной формы и цифровым осциллографом.
Основные теоретические положения

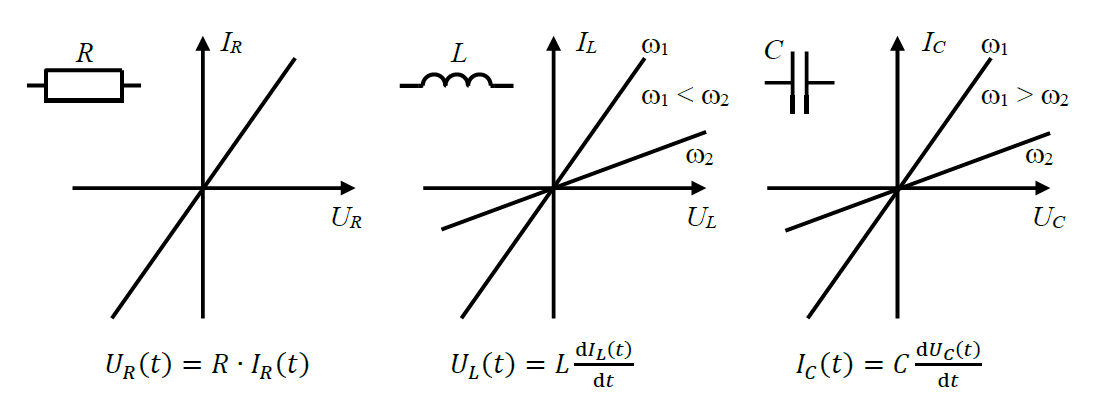

Рис. 1 – ВАХ простейших двухполюсников.

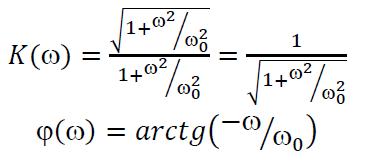

Соотношения для ФВЧ:
Масштаб шкалы коэффициента передачи фильтра K(ω) или K(f) может быть установлен в децибелах [дБ]:

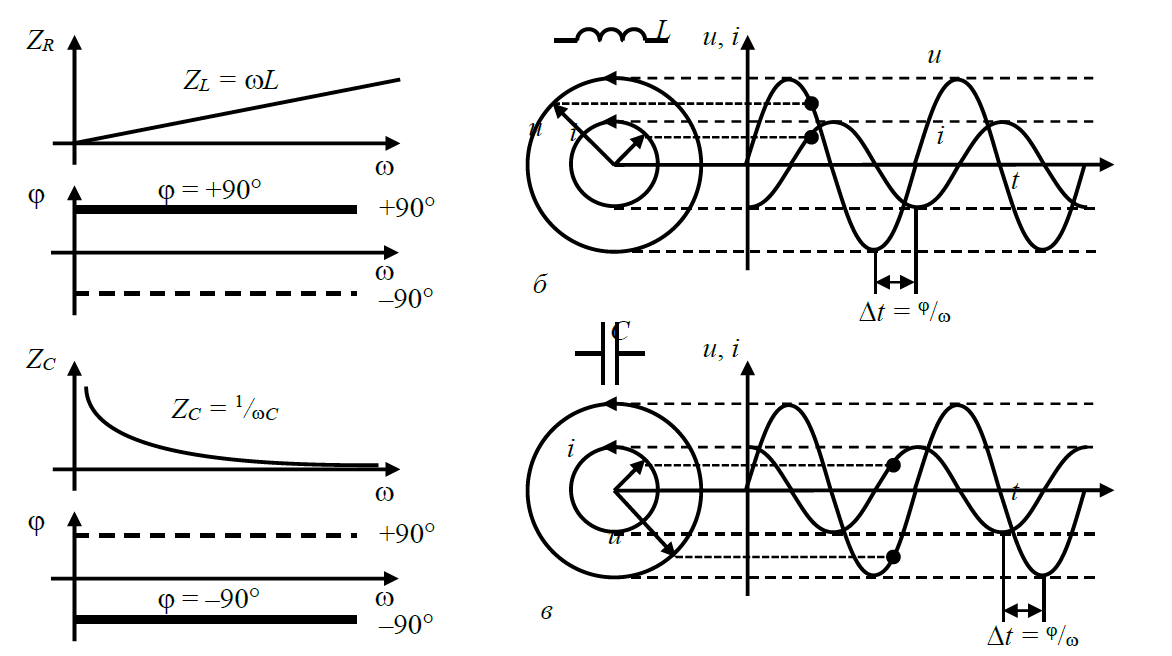

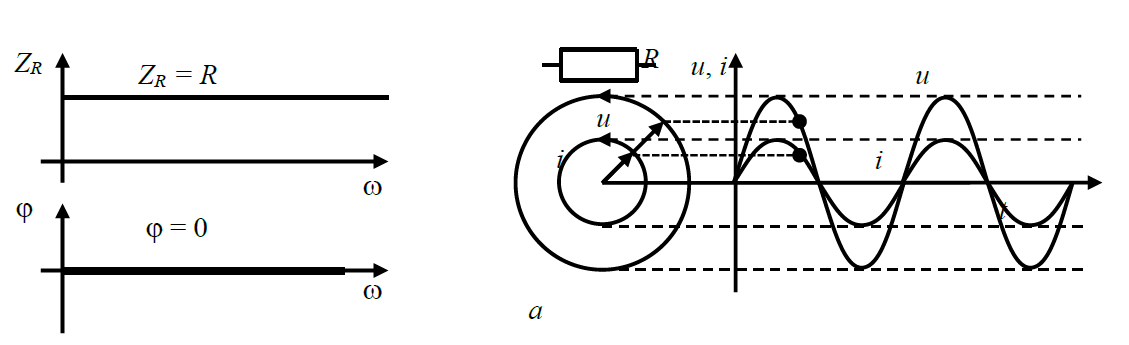

Рис. 2 – Частотные зависимости модуля импеданса Z, фазового сдвига φ между током и напряжением, векторная диаграмма Френеля и осциллограммы тока и напряжения: а - на резисторе; б - индуктивности; в – конденсаторе.

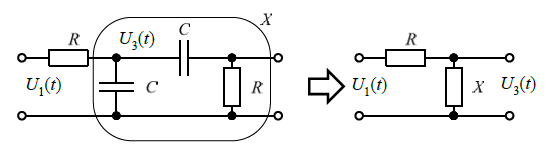

Соотношения для полосового RC-фильтра:
Обработка результатов лабораторной работы
Таблица 1 – Исходные данные.
№ бригады |
Однозвенный фильтр |
Полосовой фильтр |
R |
C |
5 |
ФВЧ |
RC |
220 кОм |
1 нФ |
Рис. 1 – Фильтр верхних частот.
Рис. 2 – Анализ RC-фильтра.
Рассчитаем значение граничной частоты
Исследование ФВЧ:
Рассчитаем коэффициент пропускания и фазовый сдвиг фильтра для:
Пример расчета для f = 1000 Гц:
*10-6=0,7288(рад) = 0,7288*180/3,14 = 41,76(град);
20 * lg(1/(1+(723,4)2/(1000)2)1/2) = -1,82788;
Таблица 2 – Расчетные данные для ФВЧ.
f, Гц |
, В |
|
, мкс |
K, Дб |
, град |
Kтеор, Дб |
теор, град |
20 |
5 |
0,2 |
13000 |
-27,9588 |
93,6 |
-31,1703 |
88,42 |
100 |
5 |
0,64 |
2160 |
-17,8558 |
77,76 |
-17,2698 |
82,13 |
200 |
5 |
1,24 |
1040 |
-12,111 |
74,88 |
-11,4869 |
74,55 |
500 |
5 |
2,68 |
320 |
-5,4167 |
57,6 |
-4,90412 |
55,35 |
1000 |
4,84 |
3,92 |
116 |
-1,83119 |
41,76 |
-1,82788 |
35,88 |
2000 |
4,6 |
4,56 |
34 |
-0,07586 |
24,48 |
-0,53396 |
19,89 |
Таблица 2 – Расчетные данные для RC фильтра.
f, Гц |
, В |
|
, мкс |
K, Дб |
, град |
Kтеор, Дб |
теор, град |
10 |
5 |
0,12 |
9999999 |
-32,40 |
90 |
0,54 |
89,94 |
20 |
5 |
0,2 |
12000 |
-27,96 |
86,4 |
1,09 |
89,88 |
50 |
5 |
0,4 |
4360 |
-21,94 |
78,48 |
2,64 |
89,70 |
100 |
5 |
0,6 |
1760 |
-18,42 |
63,36 |
4,81 |
89,40 |
200 |
5 |
1,08 |
700 |
-13,31 |
50,4 |
7,07 |
88,79 |
500 |
5 |
1,56 |
96 |
-10,12 |
17,28 |
5,90 |
86,96 |
723 |
5 |
1,56 |
21 |
-10,12 |
5,46588 |
4,29 |
85,54 |
1000 |
5 |
1,56 |
-19 |
-10,12 |
-6,84 |
2,90 |
83,70 |
2000 |
5 |
1,24 |
-47 |
-12,11 |
-33,84 |
0,81 |
75,40 |
5000 |
5 |
0,68 |
-33 |
-17,33 |
-59,4 |
0,06 |
-21,79 |
10000 |
5 |
0,44 |
-21 |
-21,11 |
-75,6 |
0,06 |
-74,70 |
50000 |
5 |
0,12 |
-5 |
-32,40 |
-90 |
0,01 |
-87,49 |
100000 |
5 |
0,12 |
-0,00001 |
-32,40 |
-90 |
0,01 |
-88,75 |
Рис. 3. Графики теоретической и экспериментальной АЧХ для ФВЧ.

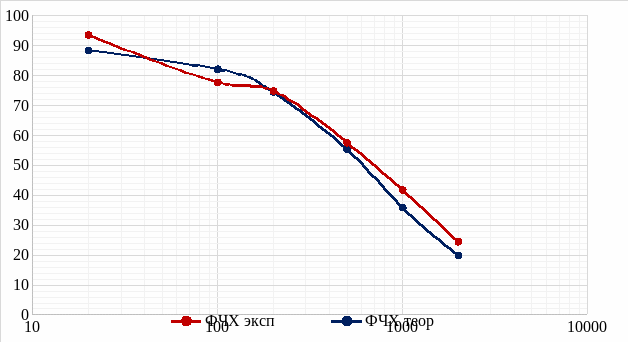

Рис. 4. Графики теоретической и экспериментальной ФЧХ для ФВЧ.

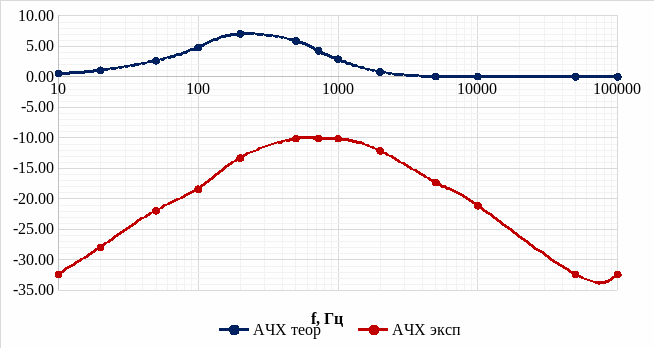

Рис. 5. Графики теоретической и экспериментальной АЧХ для RC-фильтра.

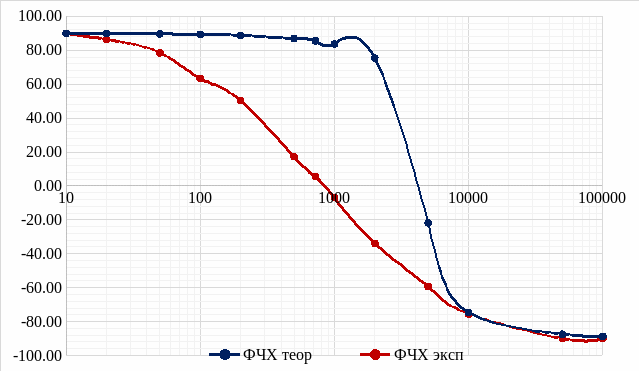

Рис. 6. Графики теоретической и экспериментальной ФЧХ для RC-фильтра.
Вывод:
В данной лабораторной работе было изучено устройство и принцип работы ФВЧ и RC-фильтров. По построенным ФЧХ для обоих фильтров можно судить о достаточно точном соответствии эксперимента теоретическим выкладкам. В основном, разница возникла ввиду маленькой выборки измеряемых частот. По экспериментальным значениям были построены АЧХ, которые по форме являются правильными для ФВЧ и для RC-фильтра, однако они не соизмеримы с теоретическими АЧХ для двух фильтров соответственно.
Такая разница могла возникнуть ввиду неправильных настроек цифрового осциллографа, к примеру, во время проведения измерений наблюдалось изменение входного напряжения в зависимости от изменения частоты, которое фиксировалось осциллографом. Такого, безусловно, быть не должно, так как на генераторе частот было выставлено фиксированное значение входного напряжения.
