Электроника 2.1 / Лабораторная №8

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное автономное образовательное учреждение высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИСТЕТ»

Инженерная школа энергетики Направление – 13.03.02

Электроэнергетика и электротехника

Отделение электроэнергетики и электротехники

«Исследование цифро-аналоговых преобразователей»

Отчет по лабораторной работе №8 по дисциплине

«Электроника 2.1»

Исполнители:
студенты группы 5А8Д		Нагорнов А.В. Егоров Е.В. Сучков М.А. Дурникин С.О.
Руководитель:
преподаватель	Боловин Е. В.

Томск - 2021

Цель работы: изучение принципа действия электронного осциллографа, получение практических навыков работы со светолучевым осциллографом.

Структурная схема осциллографа и принцип действия.

В состав структурной схемы осциллографа (рис. 1) входят следующие функционально законченные узлы:

усилитель вертикального отклонения;

схема синхронизации и развертки;

Усилитель горизонтального отклонения луча;

Высоковольтный преобразователь;

Блок питания;

Электронно-лучевая трубка (ЭЛТ).

Исследуемый сигнал подается на гнездо ВХОД. Усилитель вертикального отклонения усиливает сигнал до нужного значения. Запуск и синхронизация развертки может осуществляться как с помощью исследуемого сигнала, усиленного усилителем вертикального отклонения при внутренней синхронизации, так и с помощью внешнего сигнала, подаваемого на гнезда 1 : 1 и 1 : 10 при внешней синхронизации. При этом схема синхронизации вырабатывает импульсы постоянного значения независимо от амплитуды и формы исследуемого сигнала. Импульсы синхронизации обеспечивают устойчивый запуск блока развертки, который вырабатывает пилообразное напряжение. Это напряжение усиливается усилителем горизонтального отклонения до необходимого значения и поступает на отклоняющие пластины ЭЛТ.

Рис. 1. Структурная схема осциллографа

Высоковольтный преобразователь обеспечивает питающими высоковольтными напряжениями ЭЛТ.

Калибровка коэффициента отклонения и длительности развертки.

Для калибровки необходимо использовать стабильный по частоте и амплитуде электрический сигнал. Осциллограф имеет встроенный генератор, который используется для собственной калибровки. Сигнал генератора имеет амплитуду 0,06В и частоту 1кГц.

Сигнал генератора необходимо синхронизировать и произвести калибровку осциллографа.

Переключатель в положении или .

Производится калибровку коэффициента отклонения и длительности развертки при крайних правых положениях ручек коэффициента отклонения и развертки.

Производится калибровка коэффициента отклонения при и отжатой кнопке калибратора в положении 0,06 В. Потенциометром ▼ устанавливается размер изображения 30 мм.

Производится калибровка длительности развертки при и отжатой кнопке калибратора в положении 1кHz. Потенциометром устанавливается один период размером 20мм.

На экране ЭЛТ нанесена внутренняя шкала, используемая для измерений по вертикали и горизонтали. Шкала разделена на 8 делений по вертикали и 10 делений по горизонтали.

Определение периода, частоты и амплитуды сигнала генератора.

Опыт № 1. Подача переменного тока

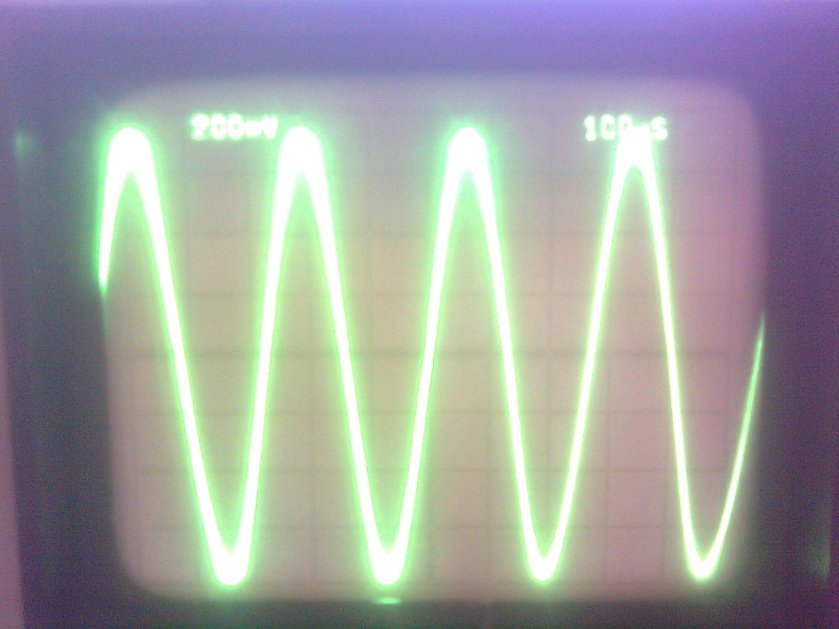

Рис. 2. Показания осциллографа

,

Из рисунка 2 определяем:

, ;

, .

Опыт № 2. Подача переменного тока

Рис. 3. Показания осцилографа

,

Из рисунка 3 определяем:

, ;

;

, .

Опыт № 3. Подача переменного тока

Рис. 4. Показания осциллографа

Из рисунка 4 определяем:

, ;

;

, .

Опыт № 4. Подача постоянного тока

Рис. 5. Показания осциллографа

Выполнение лабораторной работы при использовании программы Electronics Workbench 5.12

Вариант
1	1.2	6.8	2

Соберем схему, используя необходимые элементы и приборы из библиотеки:

Рис.6.Схема интегрирующей цепочки

Рис.7.Осцилограмма сигналов

Список литературы:

1. Программа конструирования и моделирования работы схем Electronic Workbench 4.1./Мальцева О.П., Кояин Н.В., Чернышев А.Ю.

2. Электронная, микропроцессорная и преобразовательная техника, лабораторный практикум /Аристов А.В., Чернышев А.Ю., Чернышев И.А., Шутов Е.А. Томск 2000
