Выполнение плана раскладки многопустотных плит перекрытия.
План перекрытия выполнить в M l:100.

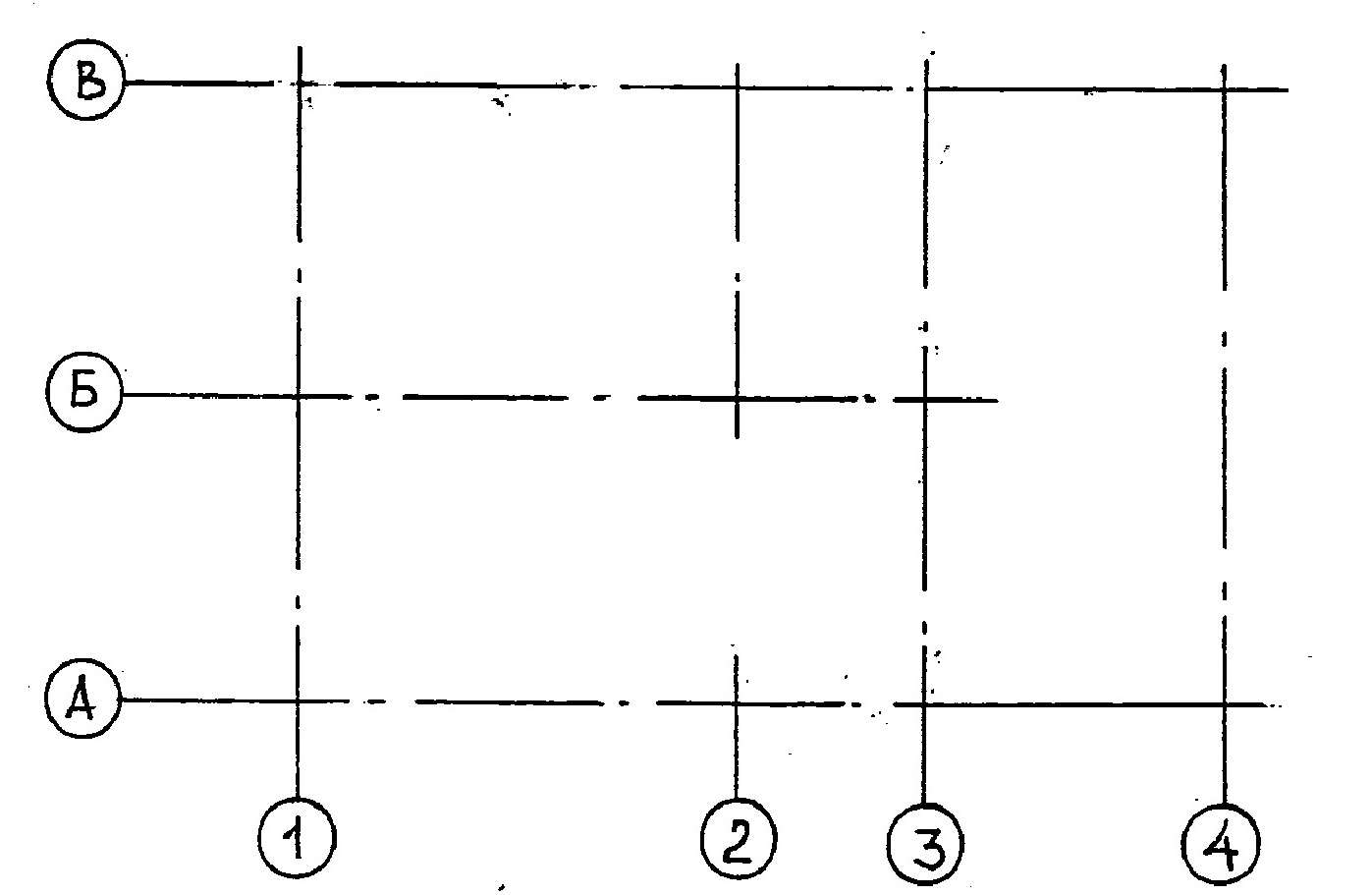

Выполнение плана начинают с нанесения координационных осей и их маркировки
Затем на плане показывают расположение несущих и наружных стен (тонкой линией), в соответствии привязкой.
Перекрытия из многопустотных плит по Серии 1.111-1
L |
2380 |
2680 |
2980 |
3280 |
3580 |
4180 |
4780 |
5380 |
5980 |
6280 |
7180 |
В |
1190 |
1190 1490 |
1190 1490 |
1190 1490 |
1190 1490 |
1190 1490 |
1190 1490 |
1190 1490 |
1190 1490 1790 |
1190 1490 1790 |
1190 1490 |
Н |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
Масса, т |
0,85 |
0,97 1,29 |
1,1 1,43 |
1,18 1,55 |
1,28 1,7 |
1,49 1,97 |
1,7 2,25 |
1,9 2,53 |
2,1 2,8 3,17 |
2,20 2,953 3,35 |
2,53 3,35 |
Подбирают плиты по длине пролёта, с учетом размеров опирания на кирпичные стены:
На наружные стены 90-120 мм (мах 250)
На внутренние стены 90-120 мм
Если во внутренней несущей стене по оси необходимо предусмотреть вентиляционные каналы, плиту перекрытия сдвигают с вентиляционного канала, открывая его.
Плиту сдвигают на 60 мм, так чтобы на вентканал было пространство 140 мм.
Затем рассчитывают количество плит на каждую ячейку.
Вычерчивают уложенные многопустотные плиты. Изображают пунктиром несущие стены. Указывают размеры опирания на внутренние и наружные стены.
Анкеровка плит выполняется гибкими анкерами через плиту, или не более 3-х метров. Анкеровку производим по кратчайшему пути, для экономии расхода стали.
Плиты крепят анкерами между собой и с наружными стенами.
Маркировка плит перекрытия ПК1, ПК2…
Маркировка монолитных участков УМ1, УМ2…
Маркировка анкерных связей А1, А2…
Балконные плиты ПБК 24.12-5а.
Н (глубина опирания), мм |
В (ширина плиты), мм |
L (длинна плиты), мм |
|
340 |
1240 |
900 |
2390, 2690, 3590, 3890 |
440 |
1340 |
||
Маркировка балконной плиты ПБ1, ПБ2…
Выполнить обводку изображения:
контуры плит перекрытия — сплошными основными толстыми линиями,
анкеры — утолщенными линиями,
стены — сплошными тонкими,
невидимые грани стен — штриховыми линиями.

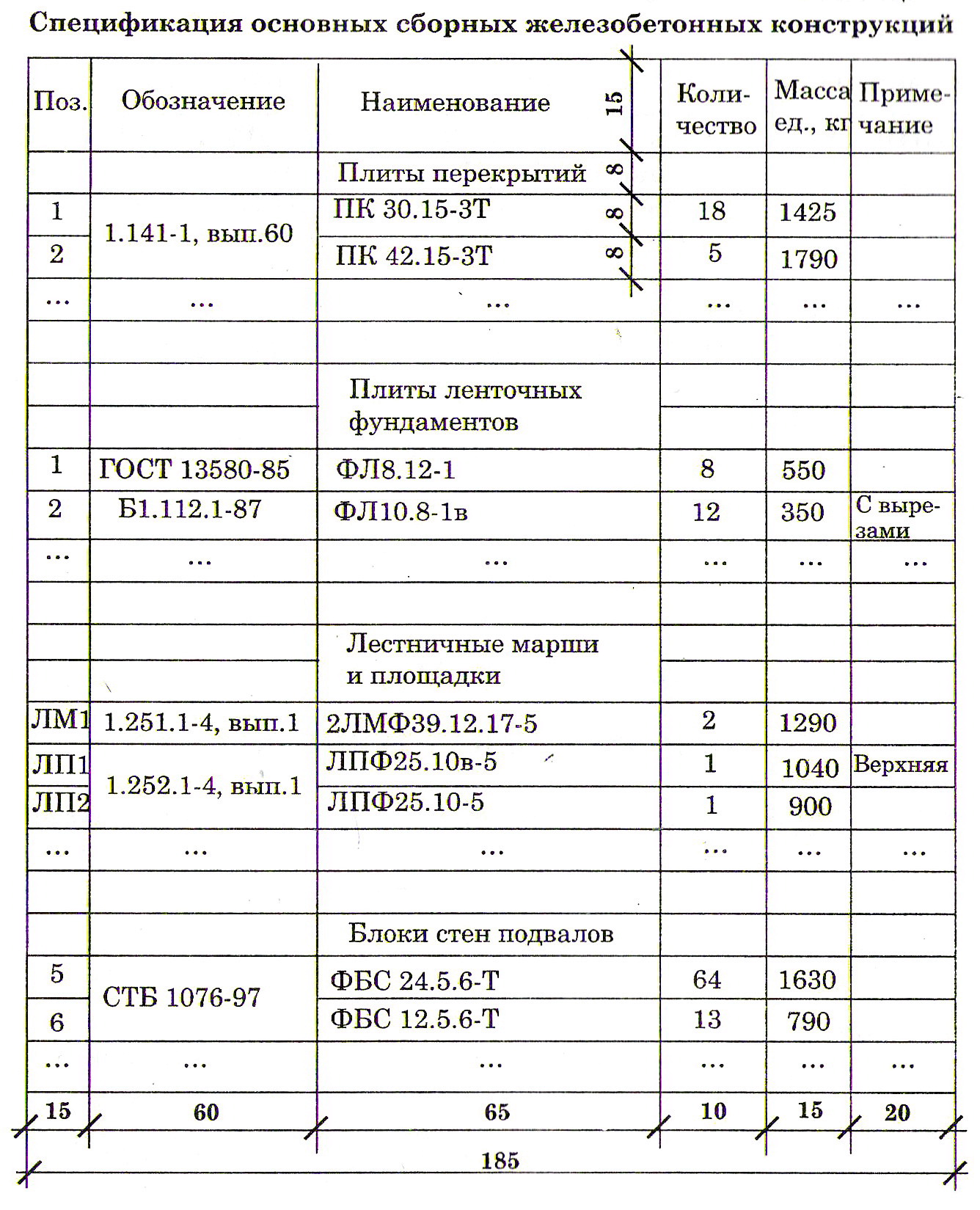

Сведения о плитах внести в спецификацию основных сборных железобетонных конструкций:

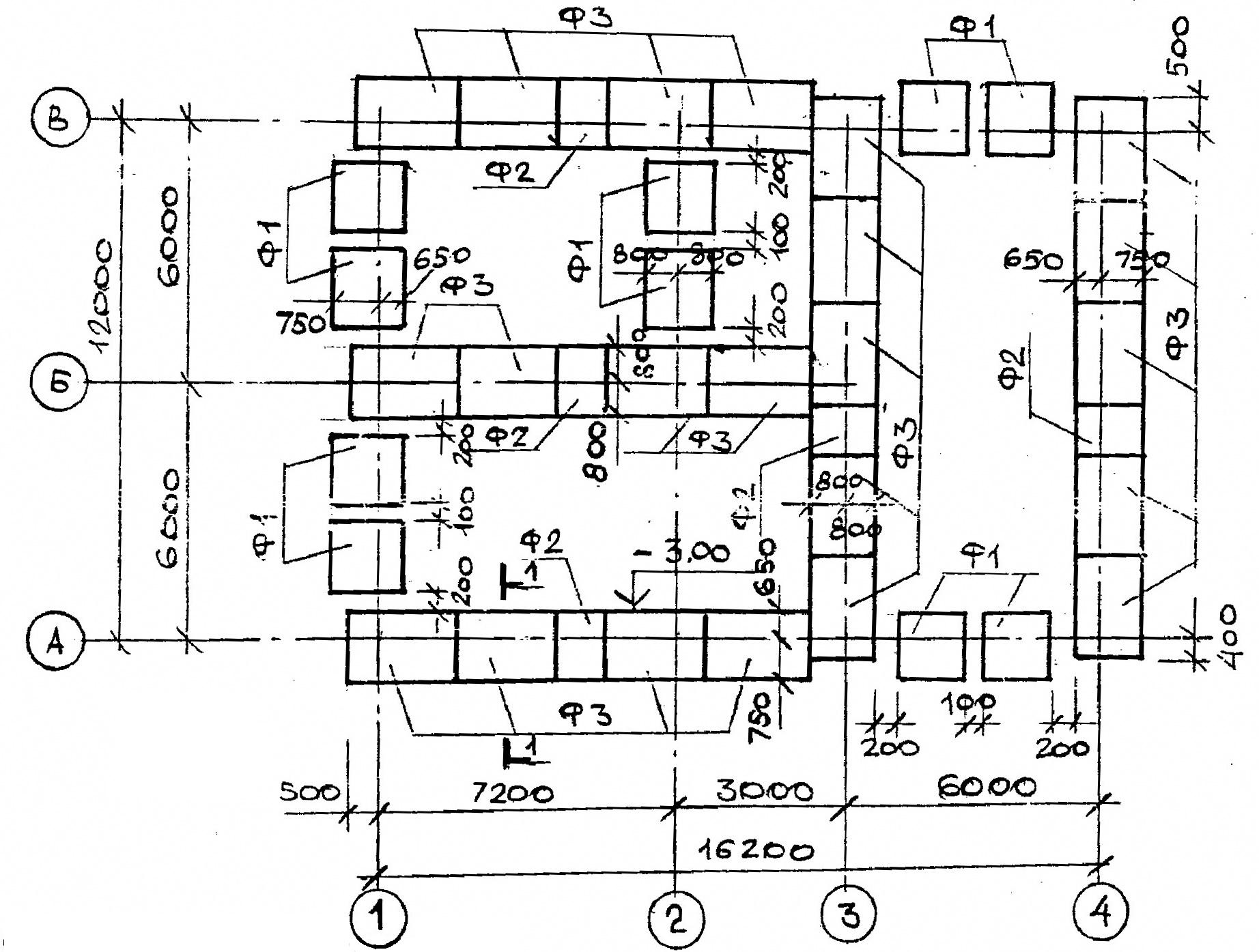

Выполнение схемы раскладки фундаментов
План выполнить в масштабе 1:100.
Фундаменты запроектировать сборные железобетонные ленточные, состоящие из фундаментных плит (ФЛ) и стеновых фундаментных блоков (ФБС), их номенклатура приведена в каталоге.
Размеры блоков ленточных фундаментов принимаем конструктивно. Внутренние несущие (капитальные) стены воспринимают большую нагрузку, чем наружные стены. Поэтому, принимая ширину блоков ленточных фундаментов, учитываем вид стен по статической работе: несущие или самонесущие. В соответствии с ГОСТ принимаем ширину блоков ленточных фундаментов.
Точное определение ширины фундамента производится с учетом фактической нагрузки, прочности бетона на сжатие и допускаемого давления на грунт основания. В данном проекте не делается подобных расчетов, поэтому ширина фундаментных плит принимается из конструктивных соображений, ориентировочно:
Количество этажей |
Ширина (b) ФЛ под наружные стены, мм |
Ширина (b) ФЛ под внутренние стены, мм |
Длинна (L) ФЛ, мм |
Толщина (h) ФЛ, мм |
2–3 этажа |
1000 |
1200 |
2400 1200 800 (доборные) |
300 |
4–6 этажей |
1200 |
1400 |
Минимальное расстояние между осью и торцом ФЛ 400мм.
Монолитные участки допустимы до 500 мм.
Ленточные фундаменты могут быть:
сплошные
прерывистые
При прерывистых фундаментах расстояние между блоками 200— 500 мм, которые распределяют равномерно.
ФБС (фундаментные блоки стен):
Привязка плит ленточных фундаментов к осям здания должна соответствовать привязке вышележащих стен. Сначала выполняют раскладку фундаментных плит под несущие стены, затем под самонесущие.
Толщину ФБС назначить в зависимости от толшины стены, которая опирается на эти блоки:
Толщина стены, мм |
250 |
380 |
510 |
640 |
Толщина блока, мм |
300 |
400 |
500 |
600 |
Ф1 ГОСТ 13580-85 ФЛ12-24-1
ФБС1 СТБ 1076-97 ФБС 24.5.6 –Т
L B h тяжелый бетон
