проект багатопов буд

Допускається засклення літніх приміщень при кухнях і житлових кімнатах за умови забезпечення в них нормованого коефіцієнта природного освітлення та

будинках, що проектуються для ІІІБ і ІІІВ кліматичних, допускаєтьсязон провітрювання однобічно розташованих одно- і двокімнатних квартир через бічні прорізи еркерів, ризалітів або інші позаквартирні провітрювані приміщення. У будинках коридорного типу допускається провітрювання одно- і двокімнатних

вулицях вони повинні передбачатися шумозахисними, з розташуванням квартир або спальних кімнат у , бікпротилежний до магістралі. У таких будинках допускається орієнтація на сторону шуму однієї загальної кімнати в квартирах з кількістю житлових кімнат три і більше.

У зазначених кімнатах слід передбачати конструктивно-технічні засоби шумозахисту, які зни-жують у режимі провітрювання рівень проникаючого шуму

внутрішнім протипожежним водопроводом.

Водопостачання, каналізація, теплопостачання, електропостачання, слабкострумні пристрої, вентиляція, проектуються згідно типу будівлі.

5.6 Охорона навколишнього середовища

При розробці проекту передбачаються заходи направлені на захи навколишнього середовища від забруднення, на зберігання родючого шару грунта та атмосферного повітря.

Передбачається максимальне зберігання дерев,що знаходяться на ділянці, а

навколишнє середовище”, житлова забудова не входить до переліку екологічно небезпечних об’єктів та не проявляє негативного впливу на .довкілляДля мінімізації техногенного навантаження на природне середовище, про ктом передбачаються природоохоронні заходи загального характеру.

Передбачається ретельний благоустрій та озеленення території навколо будівлі. Житловий будинок запроектовано з централізованим водопостачанням, електропостачанням, газопостачанням , каналізування будинку централізоване, передбачається у міську каналізаційну мережу. Відведення дощових і талих вод передбачається у дощову каналізацію закритого типу .

41

Список використаних джерел

1.ДБН 360 – 2005 Містобудування. Планування і забудова міських і сільських поселень. – К., Держбуд України, 2005.

2.ДБН В.1.2-7-2008. СНББ. Основні вимоги до будівель і споруд. Пожежна безпека. - К., Держбуд України, 2008.

3.ДБН В.2.2-15-2005 Житлові будинки. Основні положення.- К., Мінрегіон буд України, 2005.- с.

4.ДБН В.1.1-12 2006 Будівництво в сейсмічних районах України

5.ДБН В.2.6-162-2010 Кам'яні та армокам'яні конструкції. Основні положення.

6.ДСТУ-Н Б В.1.1-27-2010. Будівельна кліматологія

7.ДБН В.2.6-31 2006 Конструкції будівель і споруд. Теплова ізоляція будівель

8.Карвацька Ж.К. „Будівельні конструкції”, Чернівці, „Місто”, 2000р.

9.В.П. Король Архітектурне проектування житла Навчальний посібник, Київ, Фенікс • 2006р

42

Термінологічний словник

Балкон - виступаюча з площини стіни фасаду обгороджена площадка, що служить для відпочинку влітку.

Житло І категорії (комерційне) - житло з нормованими нижніми і ненормованими верхніми межами площ квартир, які забезпечують рівень комфорту проживання не нижче за мінімально допустимий.

Житло II категорії (соціальне) - житло з нормованими нижніми і верхніми межами площ квартир відповідно до чинних санітарних норм, які забезпечують мінімально допустимий рівень комфорту проживання.

Житловий будинок секційного типу- будинок, що складається з однієї або декількох секцій.

Житловий будинок коридорного(галерейного) типу - будинок, у якому квартири мають виходи через загальний коридор(галерею) не менше ніж на двоє сходів.

Житлове приміщення - опалюване приміщення, розташоване у надземному поверсі, призначене для цілорічного проживання і яке відповідає санітарноепідеміологічним вимогам щодо мікроклімату і повітряного середов, природного освітлення, допустимих рівнів нормованих параметрів відносно шуму, вібрації, ультразвуку та інфразвуку, електричних та електромагнітних полів та

місця; може освітлюватися природним або "другим" світлом через фрамугу. Ліфтовий хол - приміщення перед входами до ліфта.

Лоджія - перекрите й обгороджене у плані з трьох боків приміщення, відкрите до зовнішнього простору або засклене, що служить для відпочинку влітку. Засклена лоджія нє є верандою.

Нежитлове приміщення - приміщення в структурі житлового будинку, що не відноситься до житлового фонду. Є самостійним об'єктом цивільно-правових відносин.

Підсобні приміщення квартири- приміщення, призначені для гігієнічних або господарсько-побутових потреб мешканців (ванна, вбиральня, душова, приміщення для прання, кухня, комора), а також передпокій, внутрішньоквартирний хол, коридор тощо.

Підсобні приміщення багатоквартирного житлового будинку - приміщення,

призначені для забезпечення експлуатації будинку та побутового обслуговування його мешканців (сходові клітки, вестибюлі, перехідні шлюзи, позаквартирні коридори, колясочні, комори, сміттєзбірні камери, горища, підвали, шахти тощо).

43

Площа квартири - сумарна площа житлових і підсобних приміщень квартири без урахування лоджій, балконів, веранд і терас.

Планувальна позначка землі - рівень землі на межі вимощення.

Поверх мансардний (мансарда) - поверх у горищному просторі, фасад якого повністю або частково утворений поверхнею(поверхнями) похилої чи ламаної

Поверх підвальний (перший підземний поверх) - поверх з позначкою підлоги приміщень нижче планувальної позначки землі більш ніж на половину висоти приміщення.

Поверх підземний - поверх з позначкою підлоги приміщень нижче планувальної позначки землі на всю висоту приміщення.

Поверх технічний - поверх для розміщення інженерного обладнання прокладання комунікацій, може бути розташований у нижній(технічне підпілля), верхній (технічне горище) або в середній частині будинку.

Поверх цокольний - поверх з позначкою підлоги приміщень нижче планувальної позначки землі на висоту не більше половини висоти приміщень.

Приміщення технічні - приміщення для розміщення обладнання теплових вузлів, бойлерних, електрощитових, венткамер, комутаторів, радіовузлів, машинних відділень ліфтів, холодильних установок тощо.

Протяжний будинок - будинок, довжина якого у три і більше разів перевищує його висоту.

Світловий карман - приміщення з прямим природним освітленням, що примикає до коридора і служить для його освітлення.

Світловий ліхтар - засклена конструкція покриття для освітлення приміщень

клітку або безпосередньо через коридор. Площа квартир на поверсі секції, як правило, не перевищує 500 м2.

Суміщений санвузол - приміщення, обладнане унітазом, ванною (чи душовим піддоном) і умивальником.

Сходово-ліфтовий вузол - приміщення, призначене для розміщення вертикальних комунікацій: сходової клітки, ліфтів.

клітку або інші приміщення.

Тераса - обгороджена відкрита прибудова до будинку у вигляді площадки для відпочинку, що може мати ; дахрозміщується на землі або над нижч розташованим поверхом.

Технічне оснащення багатоквартирного житлового будинку- інженерні комунікації та технічні пристрої, необхідні для забезпечення санітарно-гігієнічних

44

умов і безпечної експлуатації квартир(загальнобудинкові мережі тепло-, водо-, газо-, електропостачання, бойлерні, обладнання пожежної безпеки, вентиляційні канали та канали для димовидаляння; пристрої ліфтів, центральних розподільних щитів, елеваторних вузлів, а також елементи благоустрою території).

Холодна комора - приміщення, розташоване в неопалюваному об'ємі квартири. Шахта для провітрювання- захищений вентиляційними ґратами порожнистий вертикальний простір на висоту будинку з горизонтальним перерізом не менше

1/30 загальної площі усіх провітрюваних квартир . на

45

Додаток А (довідкове)

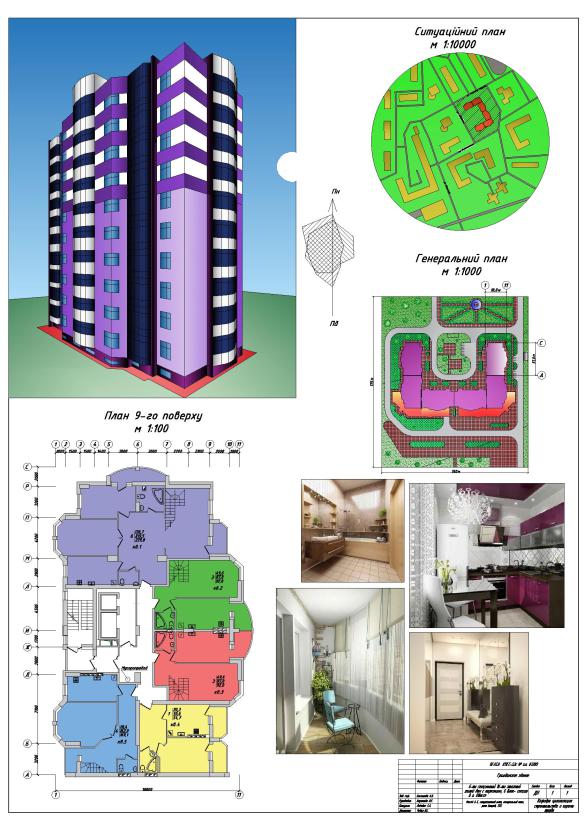

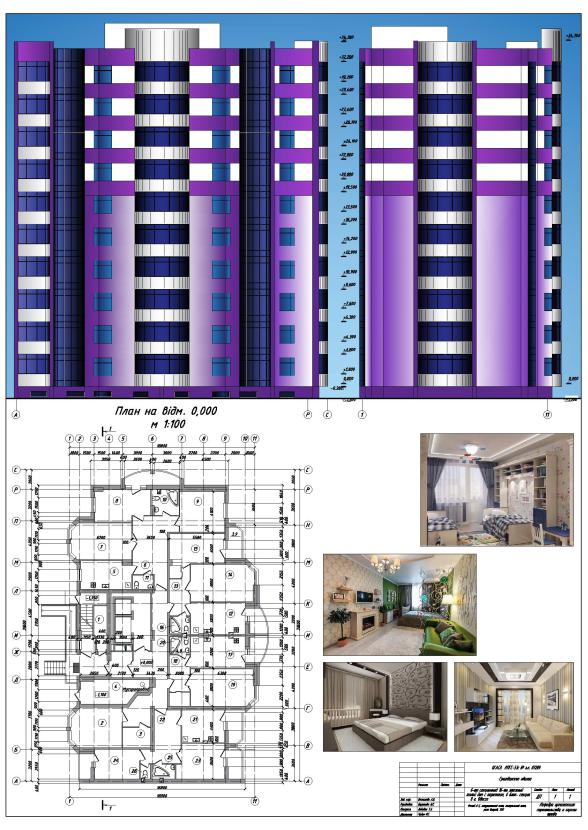

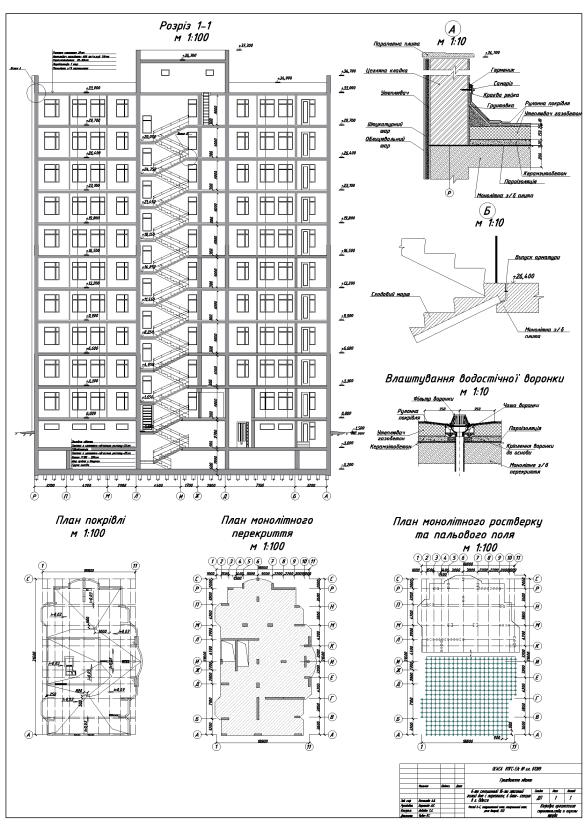

Приклад виконання навчальної роботи

46

Додаток Б

Зразки оформлення

Б.1 Завдання на проектування

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ БІЛГОРОД-ДНІСТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ ТЕХНІКУМ

Затверджено цикловою комісією архітектурних дисциплін Протокол №___від «_____»________________20 р.

Голова комісії ____________________________

Спеціальність: «Архітектурне проектування та внутрішній інтер’єр»

ЗАВДАННЯ

На складання проекту з дисципліни «Архітектурне проектування»

Студенту______________________________________________________________

___________________________________курса _____групи____________________

Тема: _________________________________________________________________

______________________________________________________________________

Дата видачі___________________ термін виконання__________________________

ВИХІДНІ ДАННІ

1.Кліматичний район ___________________________________________________

2.Глубина залягання грунтових вод_______________________________________

3.Призначення будівлі______________________________________________ _____

4.Поверховість _________________________________________________________

5.Підсобні та технічні приміщення _________________________________________

_______________________________________________________________________

6.Квартири ____________________________________________________________

_______________________________________________________________________

7.Стіновий матеріал______________________________________________________

8.Перекриття___________________________________________________________

9.Сходи_______________________________________________________________

10.Фундамент__________________________________________________________

11.Покриття та покрівля ________________________________________________

12.Інженерні мережі та комунікації _______________________________________

13.Вентиляція_________________________________________________________

14.Особливі вказівки___________________________________________________

______________________________________________________________________

49

СКЛАД ПРОЕКТУ

А. Графічна частина (об’єм 3 планшета АI):

1.Ситуаційний план (план 1:1000)

2.Генплан (М 1: 200, 1:400,1:500)

3.Фасади (М1: 100. 1:200) та перспектива

4.Макет (М 1: 100, 1:200 ) на подмакетніке

5.Креслення планів з розмірами (М1: 100,1:200) і експлікація приміщень

6.Розріз (М1: 100,1:200)

7.План покрівлі (М1: 100, 1:200)

8.План фундаментів (М1: 100, 1: 200)

9.План перекриття (М1: 100, 1: 200)

10.. 2 конструктивних вузла (М1: 50, 1:20)

11.Інтер'єр: план з розстановкою меблів і устаткування (перспектива стін)

12.Пояснювальна записка

Б. Пояснювальна записка, освітлюючи основні рішення, прийняті в проекті (об’єм 20-30 сторінок формату А4)

Введення

1.Генеральний план

1.1Місце розташування, навколишня забудова

1.2Проектні рішення по плануванню ділянки

1.3ТЕП ділянки

2.Архітектурно-планувальні рішення

2.1Обємно-планувальні рішення

2.2Зонування будинку

2.3Оздоблення будівлі

2.4Розрахунок сходів

2.5ТЕП будинку

3.Конструктивні рішення

3.1 Кліматичні умови

3.2 Конструктивна характеристика основних елементів будинку

4.Санітарно-технічне та інженерне обладнання будівлі

3.1Водопостачання та каналізування

3.2Опалення, вентиляція

3.3Електропостачання, слабкострумкі мережі

5. Охорона навколишнього середовища

6. Додатки

7. Література

Викладач _____________________________________ Маріна І.Г.

50
